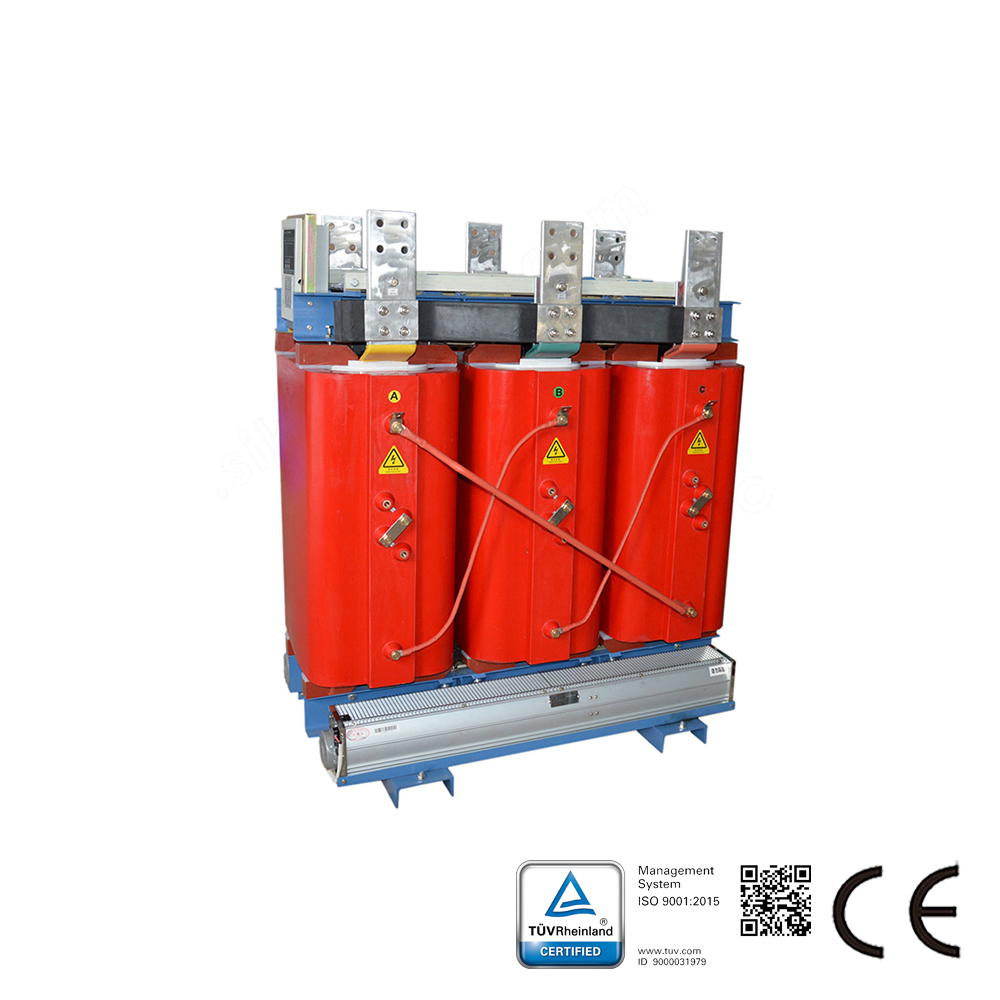

Le transformateur redresseur comprend des diodes ou des thyristors dans la même cuve. Le réglage de la tension peut également être inclus. Les transformateurs redresseurs sont utilisés pour les processus industriels nécessitant une alimentation importante en courant continu (cc). Les processus typiques incluent la traction en courant continu, l’électrolyse, les opérations de fusion, les chaînes d’entraînement à vitesse variable de grande puissance, etc.

Caractéristiques :
Triphasé vers courant continu
Régulation de charge et alimentation en courant continu.
Basse tension, courant élevé, conditions étendues, grande impédance, courant secondaire élevé.
Peut être personnalisé selon des exigences et spécifications particulières.

Application :
Connexion en pont des thyristors pour les hautes tensions.
Connexion interphase pour les applications à basse tension et à courant élevé.
Nombre d’impulsions (6, 12, 18, 24, 36 et plus avec déphasage).
Problèmes de courants de Foucault et d’harmoniques.
La régulation de tension est réalisée par des changeurs de prises en charge ou hors charge du côté haute tension. Des niveaux fins de régulation de tension peuvent être obtenus à l’aide de réactances saturables du côté secondaire. Les unités de régulation peuvent être intégrées ou séparées.
Des options de refroidissement ONAN / ONAF / OWFW sont fournies avec des radiateurs conventionnels en acier embouti dans ces transformateurs redresseurs. Ces transformateurs redresseurs électriques sont conçus de manière appropriée pour résister aux harmoniques générées dans le système, afin d’éviter la surchauffe du noyau et des enroulements.
