Développement des systèmes de puissance aéronautiques et importance des transformateurs 400 Hz

Avec la modernisation continue des équipements aéronautiques et des systèmes électroniques militaires, les systèmes d’alimentation embarqués doivent simultanément répondre à plusieurs exigences critiques, notamment une **densité de puissance élevée, une fiabilité élevée et une adaptabilité aux environnements extrêmes**.
De nombreux dispositifs essentiels des aéronefs modernes, tels que les radars embarqués, les systèmes de communication et les systèmes de navigation, dépendent d’une alimentation électrique stable et fiable.

Dans les systèmes électriques traditionnels, les sources de fréquence industrielle de 50 Hz ou 60 Hz entraînent, en raison de leur basse fréquence, des transformateurs de volume relativement important et de poids élevé, ce qui nuit à la miniaturisation et à l’allègement des équipements aéronautiques.
Par conséquent, **les systèmes d’alimentation à fréquence moyenne de 400 Hz** sont progressivement devenus une norme importante pour les systèmes électriques aéronautiques, les transformateurs 400 Hz constituant l’équipement central essentiel pour la conversion de tension et l’isolation électrique au sein de ces systèmes.

En augmentant la fréquence de fonctionnement, les transformateurs 400 Hz permettent

Demande de produit ou solution
Défis techniques clés des systèmes électriques aéronautiques
L'aviation moderne et l'équipement militaire font face à des défis majeurs en conception de systèmes.
  • 1

    Adaptabilité aux environnements extrêmes

    Les équipements aéronautiques et militaires doivent fonctionner de manière stable dans des environnements à hautes températures, basses températures, hautes altitudes, fortes vibrations et brouillard salin. Par conséquent, le système d'alimentation doit posséder une haute fiabilité et une tolérance aux pannes pour garantir le bon déroulement des missions critiques.
  • 2

    Haute densité de puissance et pression de gestion thermique

    Avec l'application de nouveaux dispositifs de puissance tels que le carbure de silicium (SiC), la densité de puissance des systèmes d'alimentation ne cesse d'augmenter, mais cela entraîne également des exigences de gestion thermique plus élevées. Maintenir de bonnes performances de dissipation thermique dans un espace limité est devenu un problème crucial dans la conception des systèmes d'alimentation aéronautiques.
  • 3

    Exigences de réponse dynamique et de qualité de l'énergie

    Les radars aéroportés, les dispositifs de lancement électromagnétiques et autres charges pulsées consomment de grandes quantités d'énergie instantanément pendant leur fonctionnement. Cela nécessite que le système d'alimentation électrique possède une capacité de réponse dynamique extrêmement rapide pour éviter que les fluctuations de tension n'interfèrent avec les systèmes de navigation, de communication et de contrôle.
  • 4

    Limitations de taille et de poids

    Dans le secteur aéronautique, le poids des équipements a un impact direct sur l'efficacité énergétique et la capacité de charge utile. Les transformateurs de puissance à fréquence industrielle traditionnels utilisent des noyaux en acier au silicium, qui sont limités par la densité de flux magnétique basse fréquence, nécessitant de grandes sections transversales de noyau. Cela entraîne une structure globale encombrante, entravant la conception légère des équipements embarqués.

Principe de fonctionnement et avantages techniques d'un transformateur 400 Hz

Principe de base d’un transformateur 400Hz

La taille d’un transformateur est étroitement liée à sa fréquence de fonctionnement. Dans la conception des transformateurs, la section transversale du noyau est généralement proportionnelle à la fréquence de fonctionnement.
Par conséquent, lorsque la fréquence de fonctionnement passe de 50Hz ou 60Hz à 400Hz, le volume de noyau requis peut être considérablement réduit.

Dans un système d’alimentation aéronautique typique, le processus de conversion d’énergie comprend généralement les étapes suivantes :

  • 1. Redressement de l’alimentation CC embarquée (par exemple, 28V ou 270V CC) ou de l’alimentation CA à fréquence convertie.
  • 2. Génération d’une alimentation CA stable de 400Hz en utilisant la technologie PWM via un onduleur.
  • 3. Le **transformateur 400Hz** effectue la régulation de tension (par exemple, élévation à 115V/200V) et fournit l’isolation électrique.

Grâce à cette structure, le transformateur 400Hz assume simultanément les fonctions importantes de **transformation de tension, d’isolation du système et de stabilisation de la qualité de l’énergie** pendant le processus de conversion d’énergie.

Matériaux magnétiques et optimisation structurelle

Pour s’adapter à des fréquences de fonctionnement plus élevées, les transformateurs 400Hz emploient généralement les matériaux et technologies suivants :

  • 1. Structure en tôles laminées d’acier au silicium fin (épaisseur d’environ 0,1–0,2 mm)
  • 2. Noyaux en alliage amorphe
  • 3. Matériaux ferrites à faibles pertes

Ces matériaux possèdent une perméabilité élevée et de faibles pertes par courants de Foucault, améliorant considérablement l’efficacité du transformateur et réduisant la génération de chaleur.

.anchors2 h4
Avantages des transformateurs 400Hz vs fréquence industrielle
Par rapport aux 50Hz/60Hz, le 400Hz offre des avantages techniques majeurs en aéronautique.
  • Taille et poids considérablement réduits
    En raison de la fréquence de fonctionnement plus élevée, la taille du noyau d'un transformateur 400 Hz peut être considérablement réduite, permettant généralement d'obtenir : une réduction de volume d'environ 30 à 50 %, une réduction de poids d'environ 20 à 40 %. Ceci est crucial pour réduire le poids de l'aéronef et augmenter la charge utile.
  • Densité de puissance plus élevée
    La fréquence de fonctionnement plus élevée permet une plus grande transmission de puissance par unité de volume, augmentant considérablement la densité de puissance du système d'alimentation et répondant aux exigences d'alimentation des charges de forte puissance telles que les équipements radar et à énergie dirigée.
  • Efficacité accrue et pertes réduites
    Through optimized magnetic core materials and structural design, the efficiency of a 400Hz transformer can typically reach over 95%, while no-load losses are also significantly reduced, thus alleviating the system's thermal management pressure.
  • Excellente performance de réponse dynamique
    The dynamic response speed of a 400Hz power supply system is significantly better than that of a mains frequency power supply. Voltage regulation time can typically be controlled within milliseconds, effectively suppressing voltage fluctuations caused by pulse loads.
  • Meilleures performances d'isolation électrique et de compatibilité électromagnétique
    Un transformateur 400 Hz peut assurer une isolation électrique stricte entre l'entrée et la sortie, tout en offrant une certaine suppression des interférences électromagnétiques provenant du réseau électrique, améliorant ainsi la compatibilité électromagnétique (CEM) du système et la sécurité globale.
Domaines d'application typiques des transformateurs 400Hz
Grâce à leur haute densité de puissance, ils sont utilisés dans divers systèmes avancés.
  • Systèmes d'alimentation embarqués
    Dans les systèmes de convertisseurs statiques aérospatiaux (ASI), des transformateurs 400 Hz sont utilisés pour convertir l'alimentation embarquée en **courant alternatif standard 115V/200V 400 Hz**, fournissant une alimentation stable aux systèmes de commandes de vol, aux systèmes de navigation et aux équipements de communication.

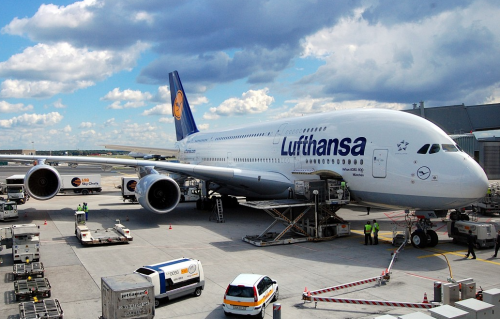

  • Soutien aérien basé au sol
    Les équipements d'alimentation au sol des aéroports utilisent généralement des alimentations statiques à 400 Hz pour fournir de l'énergie aux équipements de bord des avions stationnés. Les transformateurs 400 Hz jouent un rôle crucial dans la conversion de tension et l'isolation au sein de ces unités.
  • Équipement militaire et systèmes spéciaux
    Équipement militaire et systèmes spéciaux
  • Équipements industriels de test de haute précision
    Dans des domaines tels que la fabrication de semi-conducteurs, les équipements de test d'alimentation électrique et les équipements d'imagerie médicale, les systèmes d'alimentation 400 Hz sont également utilisés pour construire des alimentations de test hautement stables.

Tendances de développement de la technologie d'alimentation électrique 400 Hz

Grâce aux progrès de la technologie de l’électronique de puissance, les systèmes d’alimentation électrique à 400 Hz continuent d’évoluer.

Premièrement, la fréquence de fonctionnement des systèmes de puissance tend vers des fréquences encore plus élevées, telles que 800 Hz ou plus, afin de réduire davantage la taille des composants magnétiques. Deuxièmement, avec l’application des dispositifs de puissance en carbure de silicium (SiC) et en nitrure de gallium (GaN), l’efficacité et la densité de puissance des systèmes d’alimentation seront encore améliorées.

De plus, les futurs systèmes d’alimentation intégreront progressivement **des technologies de surveillance intelligente et de prédiction des pannes**, améliorant la fiabilité du système et l’efficacité de la maintenance grâce à la surveillance en temps réel de l’état des équipements.

Conclusion

Dans les systèmes de puissance aérospatiaux et militaires, les **transformateurs 400 Hz** permettent une amélioration globale de la miniaturisation des équipements, de la densité de puissance élevée et de la fiabilité accrue en augmentant la fréquence de fonctionnement.

Par rapport aux transformateurs de fréquence industrielle traditionnels, les transformateurs 400 Hz présentent des avantages significatifs en termes de taille et de poids, de rendement, de réponse dynamique et de compatibilité électromagnétique, ce qui en fait un composant central essentiel des systèmes de puissance aérospatiaux modernes.

Avec le développement de nouveaux matériaux et de nouveaux dispositifs de puissance, la technologie d’alimentation 400 Hz et les transformateurs 400 Hz joueront un rôle encore plus important dans l’avenir de l’aérospatiale, de l’électronique de puissance et des équipements industriels haut de gamme.

Produits connexes
Nous avons appliqué de nombreux produits dans la solution "power-supply-for-aerospace-military"
high-power-high-frequency-transformer-250kva-for-sst
Transformateur haute puissance haute fréquence 250 kVA pour SST
Modèle : SKS-DG-250/1-A0
Description du produit pour transformateur haute puissance haute fréquence Ce transformateur haute puissance haute fréquence est un composant central de conversion d’énergie spécialement développé pour les dispositifs électroniques de puissance...
regenerative-drive-ac-sks-if-s4110-html

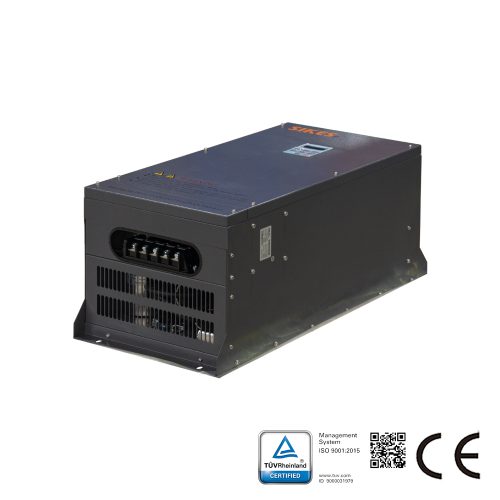

Variateur régénératif 90-110 kW, tension du hacheur 620 V
