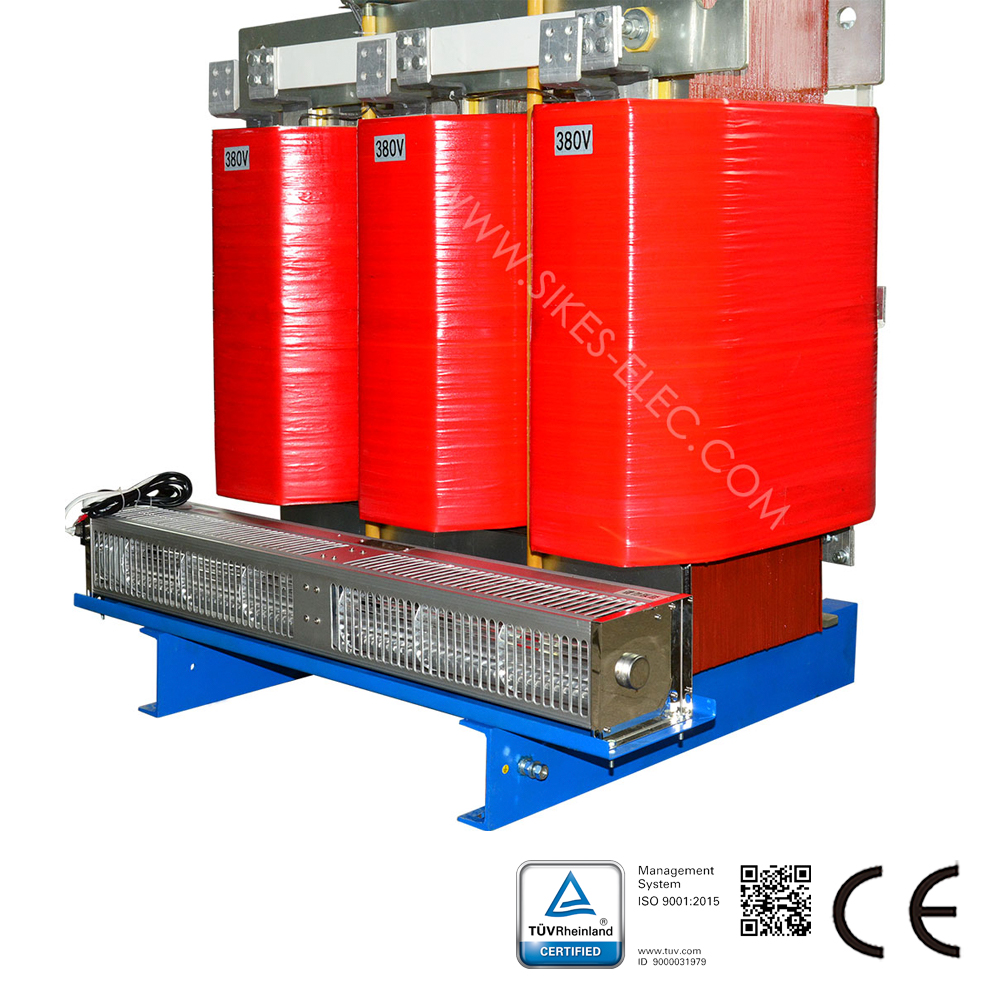

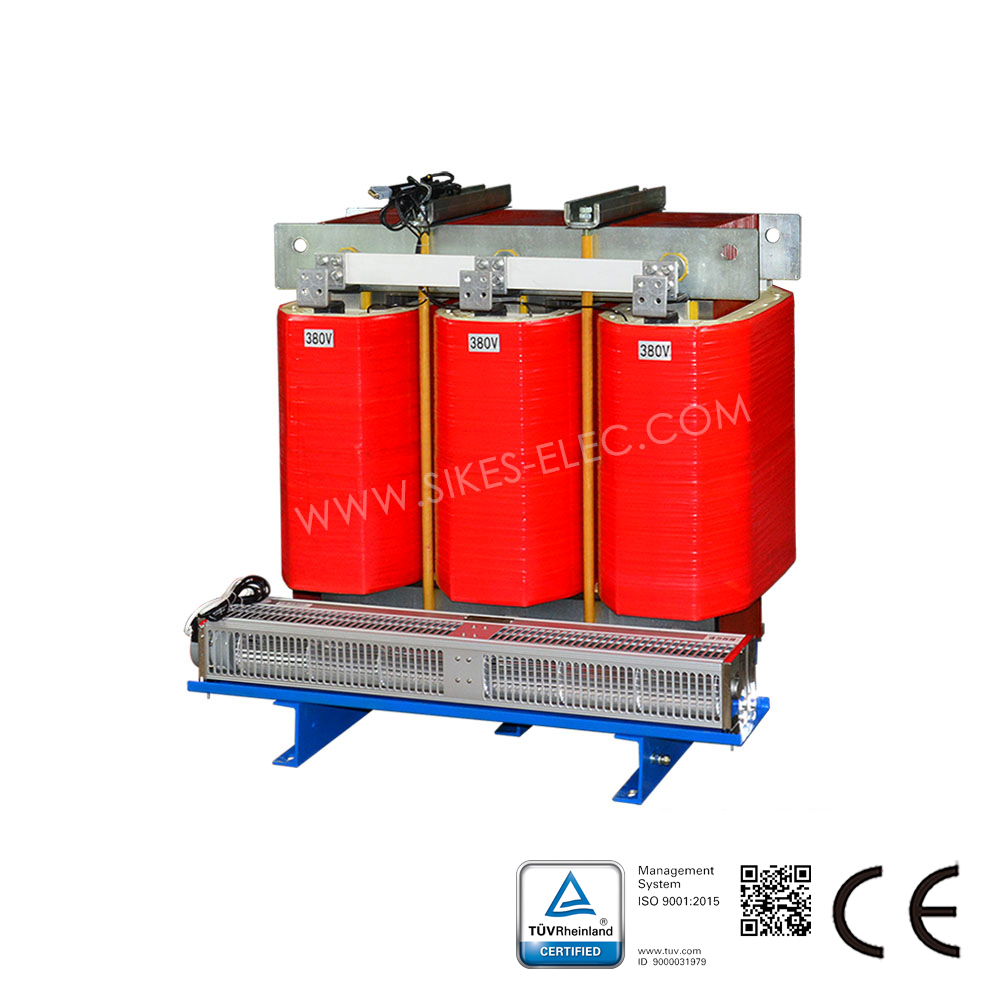

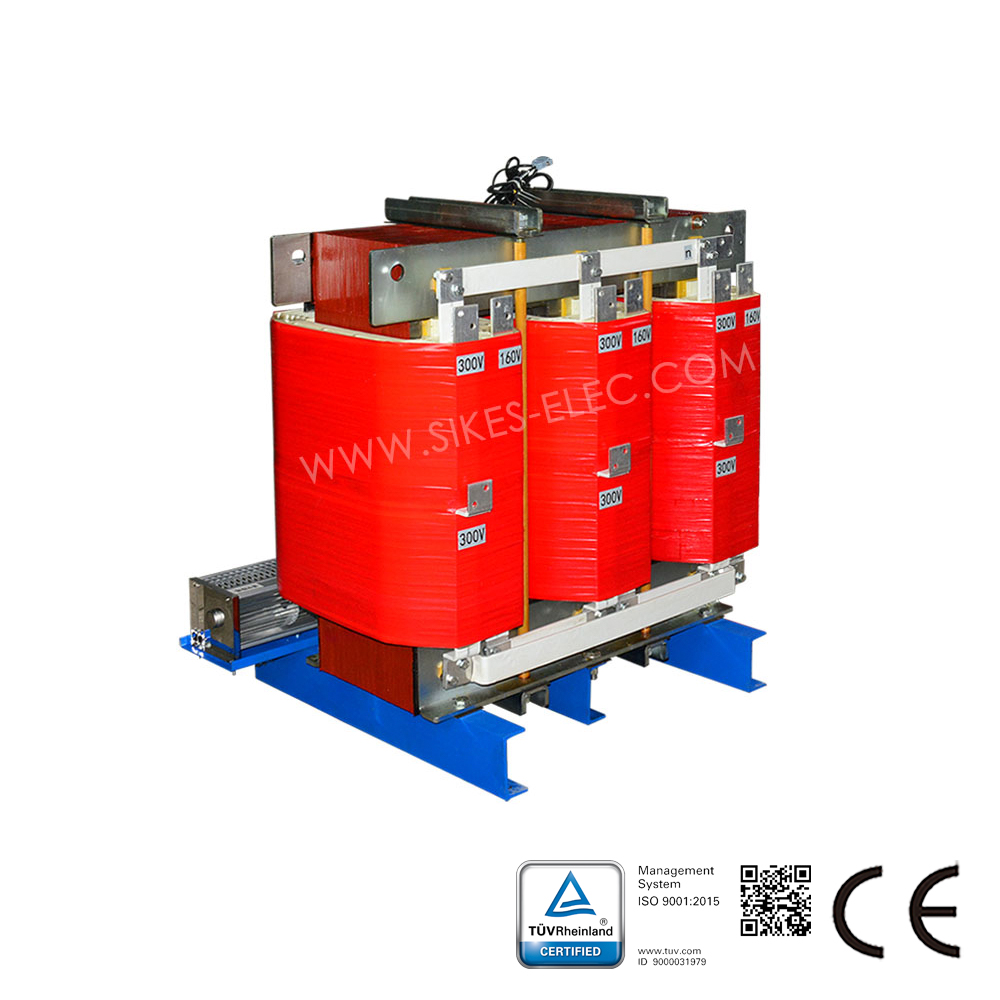

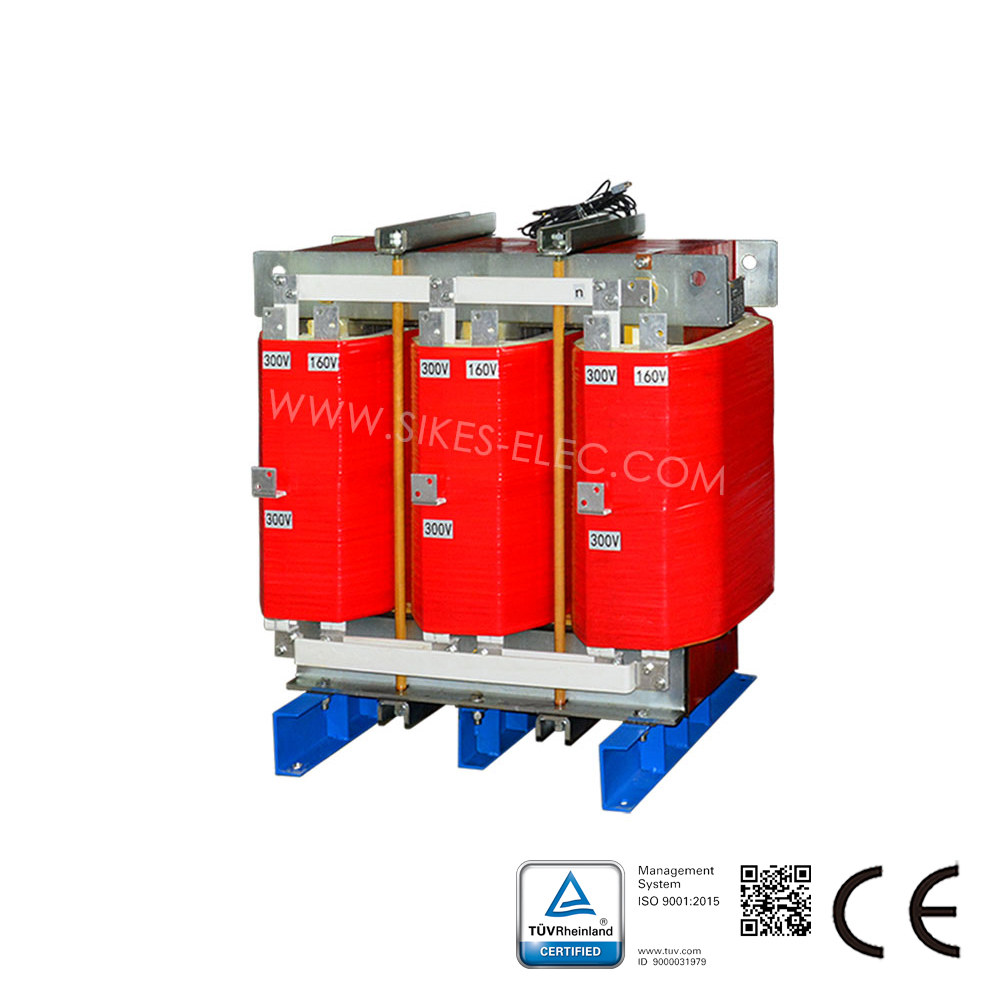

Transformateur redresseur 12 pulsations 500 KVA

Modèle : SKS-ZSG-500kva/0.38

Description du produit transformateur redresseur triphasé à 12 impulsions : Objectif : Le transformateur redresseur à 12 impulsions fournit une alimentation en courant continu pour les tests des batteries, des bornes de recharge, des moteurs de véhicules électriques, des systèmes de transmission et des groupes motopropulseurs. Il fonctionne comme transformateur principal du réseau redresseur. Normes d’essai : 1. Tension de service nominale : CA 400 V 2. Rigidité diélectrique : Noyau magnétique – enroulement 3000 VCA/50 Hz/5 mA, sans dommage pendant 10 s 3. Résistance d’isolement : Noyau magnétique – enroulement 1000 VCC, résistance d’isolement ≥ 100 MΩ 4. Bruit : <75 dB (à un mètre de distance) 5. Produit strictement conforme aux normes CEI et GB

Demande de produit ou solution

Chat en direct

Partager sur :

Spécifications

Puissance (kVA)	500
Classe d’isolation	F/H
Fréquence de fonctionnement	50 Hz
Phase	Triphasé
Tension primaire (V)	380
Tension secondaire (V)	300/3000/160
Norme	GB6450-86

Détails du produit

Description du produit transformateur redresseur triphasé à 12 impulsions :

Objectif :

Le transformateur redresseur à 12 impulsions fournit une alimentation en courant continu pour les tests des batteries, des bornes de recharge, des moteurs de véhicules électriques, des systèmes de transmission et des groupes motopropulseurs. Il fonctionne comme transformateur principal du réseau redresseur.

Normes d’essai :

1. Tension de service nominale : CA 400 V
2. Rigidité diélectrique : Noyau magnétique – enroulement 3000 VCA/50 Hz/5 mA, sans dommage pendant 10 s
3. Résistance d’isolement : Noyau magnétique – enroulement 1000 VCC, résistance d’isolement ≥ 100 MΩ
4. Bruit : <75 dB (à un mètre de distance)
5. Produit strictement conforme aux normes CEI et GB

Caractéristiques

结构特性
变压器采用优质高取向冷轧硅钢片，铁芯及铁轭为多级阶梯矩形截面。上下铁轭通过夹件及螺杆紧固，并辅以箱型铁件加强固定；
绕组材料为铝线圈或铜线圈。根据功率、电压及电流的不同，一次绕组可采用圆筒式或螺旋式结构，二次绕组可采用饼式或连续式结构。一次及二次绕组出线端连接至固定板或铜排；
绝缘等级：B/F/H；
可提供开启式及防护式两种结构。

使用条件
1. 海拔<4000m，环境温度：-30℃~40℃。当条件超出上述范围时，按GB6450-86标准进行调整；
2. 湿度≤85%（温度：20℃±5℃）；
3. 无有毒气体、无可燃易爆物品、无导电粉尘或蒸汽；
4. 不允许剧烈振动，垂直倾斜度≤5度。
