Le transformateur redresseur à impulsions peut réduire le facteur d’ondulation du côté continu de l’unité de redressement ainsi que les harmoniques du côté alternatif grâce au redressement multiphasé. Étant donné que le déphasage artificiel dans l’unité de redressement permet aux harmoniques principales de se situer aux 23e et 25e rangs et au-delà, plutôt qu’aux 5e et 7e rangs comme auparavant, cette conception améliorera considérablement l’impact des harmoniques du côté secondaire sur le côté réseau.
Le déphasage au niveau de l’enroulement côté réseau est une conception courante dans les transformateurs redresseurs. Généralement, un transformateur redresseur à 12 impulsions comporte des enroulements basse tension de structure à fente axiale. Le redressement à 24 impulsions peut être obtenu en utilisant simultanément deux transformateurs redresseurs à 12 impulsions. Cependant, deux transformateurs redresseurs à 12 impulsions occupent davantage d’espace, augmentent les coûts, etc.

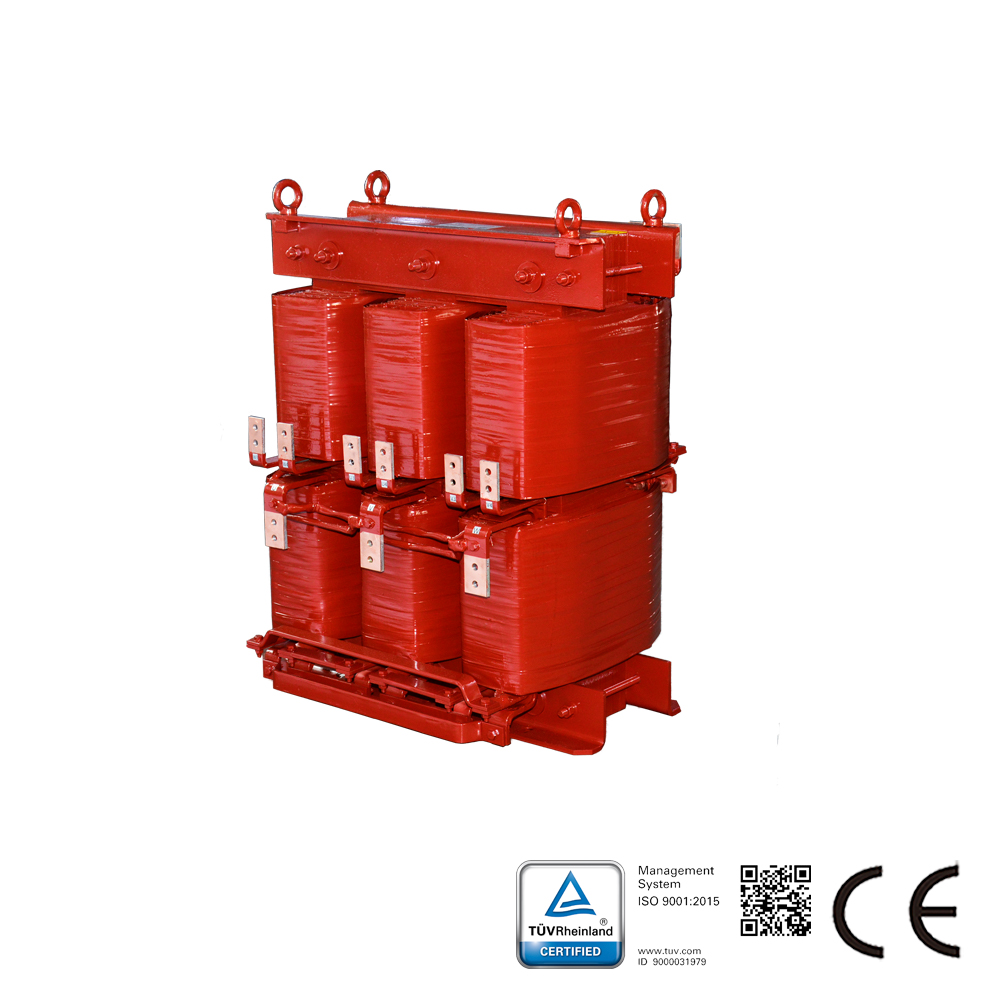

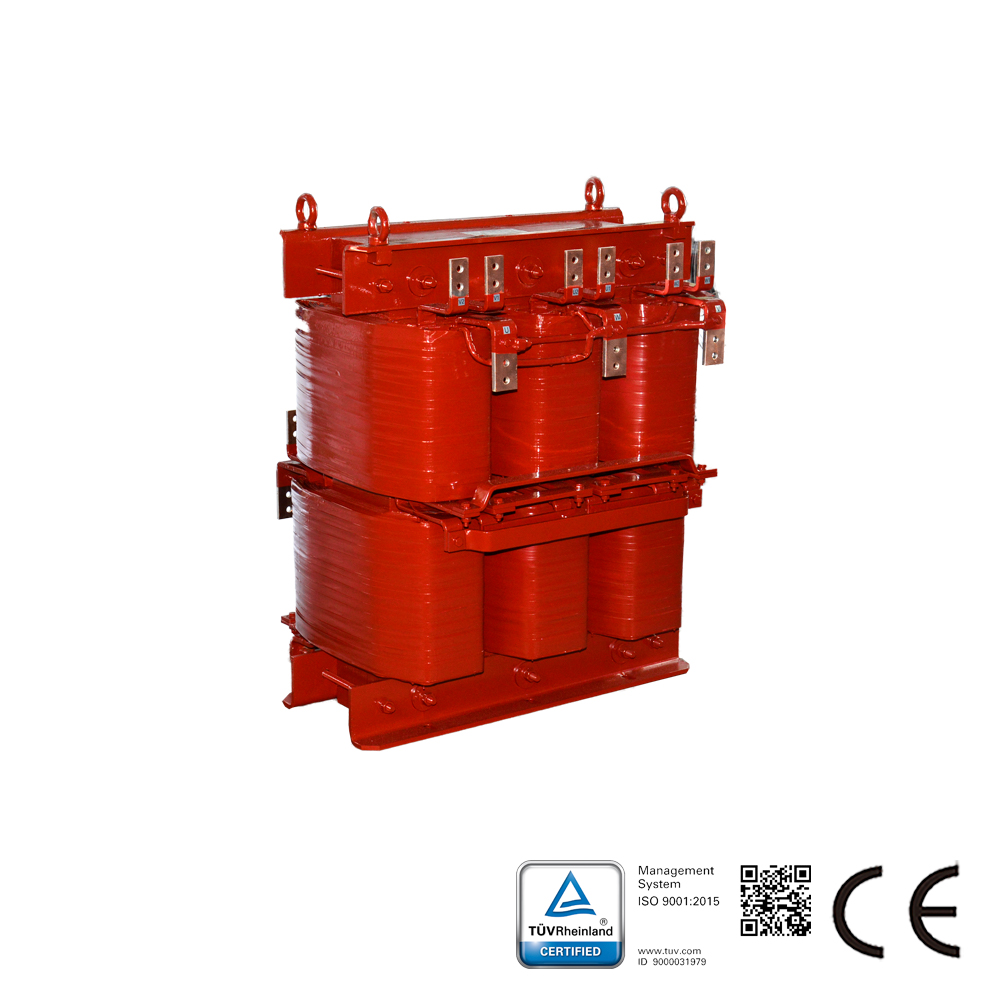

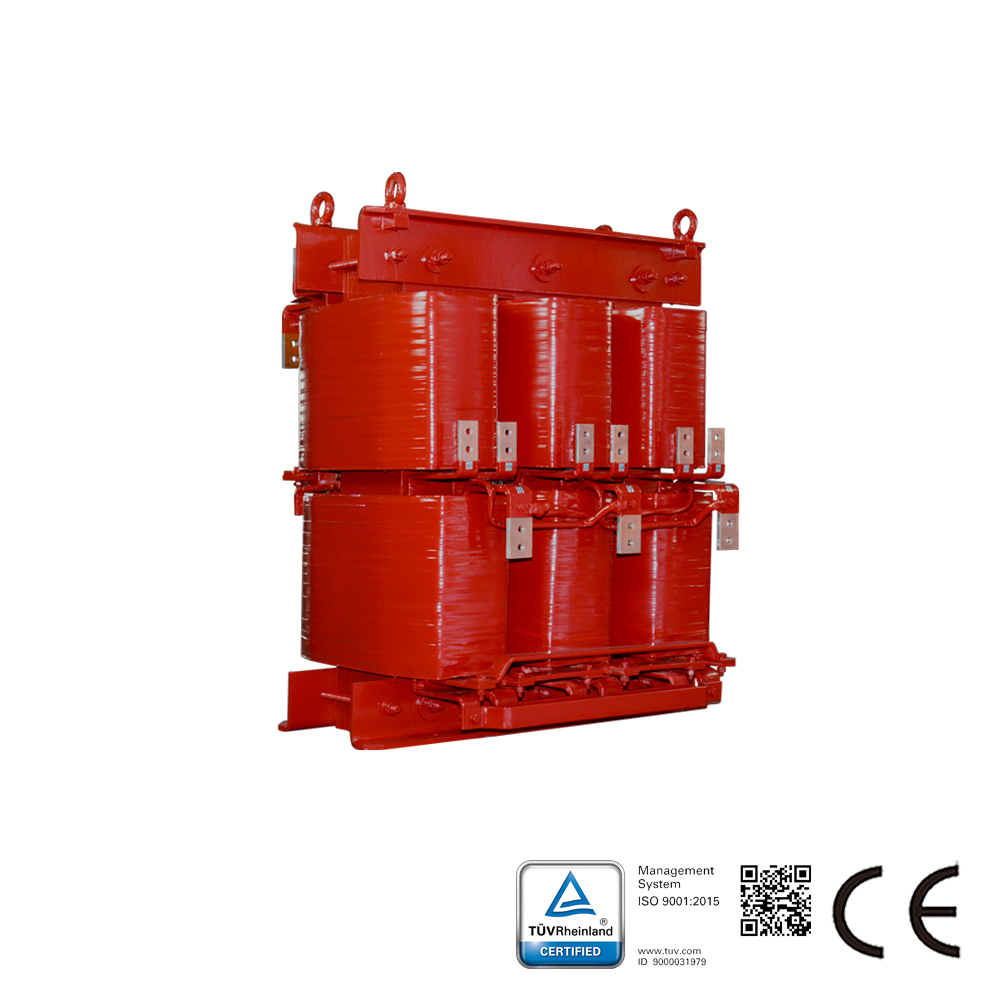

Le transformateur redresseur à 24 impulsions conçu et fabriqué par notre entreprise est composé de deux ensembles de bobines de redressement à autotransformation à 12 impulsions montées en parallèle, et d’un noyau magnétique. Il peut générer quatre groupes de tensions composées triphasées, dont les phases des tensions composées diffèrent successivement de 15°. Les quatre groupes de circuits de pont redresseur sont connectés en parallèle via des réactances interphases pour fournir une tension continue à 24 impulsions.
Cette conception permet d’économiser 82,7 % de la capacité de l’autotransformateur dans ce circuit. Ainsi, le volume du redresseur peut être considérablement réduit. Ses avantages sont particulièrement significatifs lorsqu’un redressement de forte puissance est requis.
