Le transformateur redresseur à impulsions permet de réduire le facteur d’ondulation côté continu de l’unité de redressement ainsi que les harmoniques côté alternatif grâce au redressement multiphasé. En effet, le déphasage artificiel dans l’unité de redressement permet de faire apparaître les harmoniques principaux aux 23e et 25e rangs, et au-delà, plutôt qu’aux 5e et 7e rangs comme auparavant. Cette conception améliore considérablement l’impact des harmoniques du secondaire sur le côté réseau.
Le déphasage au niveau de l’enroulement côté réseau est une conception courante dans les transformateurs redresseurs. Généralement, un transformateur redresseur à 12 impulsions comporte des enroulements basse tension à structure divisée axialement. Le redressement à 24 impulsions peut être obtenu en utilisant simultanément deux transformateurs redresseurs à 12 impulsions. Cependant, l’utilisation de deux transformateurs à 12 impulsions occupe davantage d’espace et entraîne des coûts supplémentaires, entre autres inconvénients.

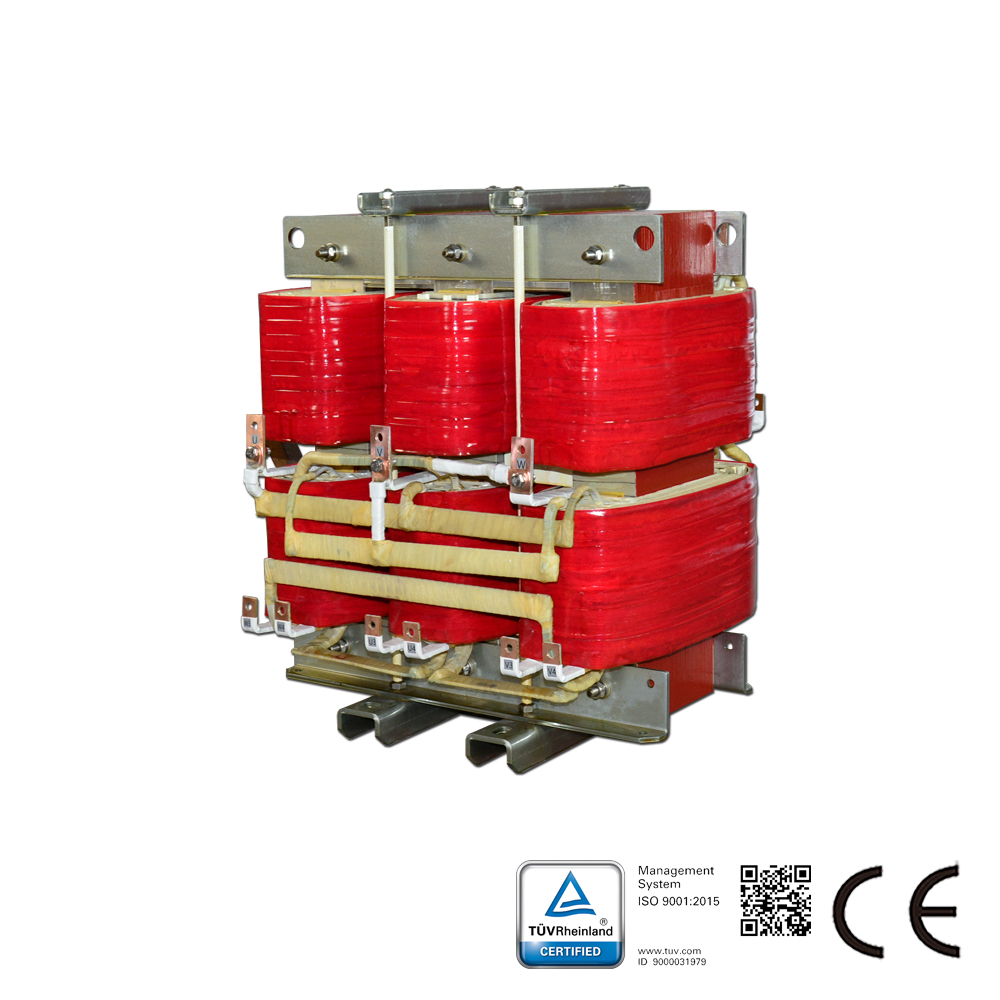

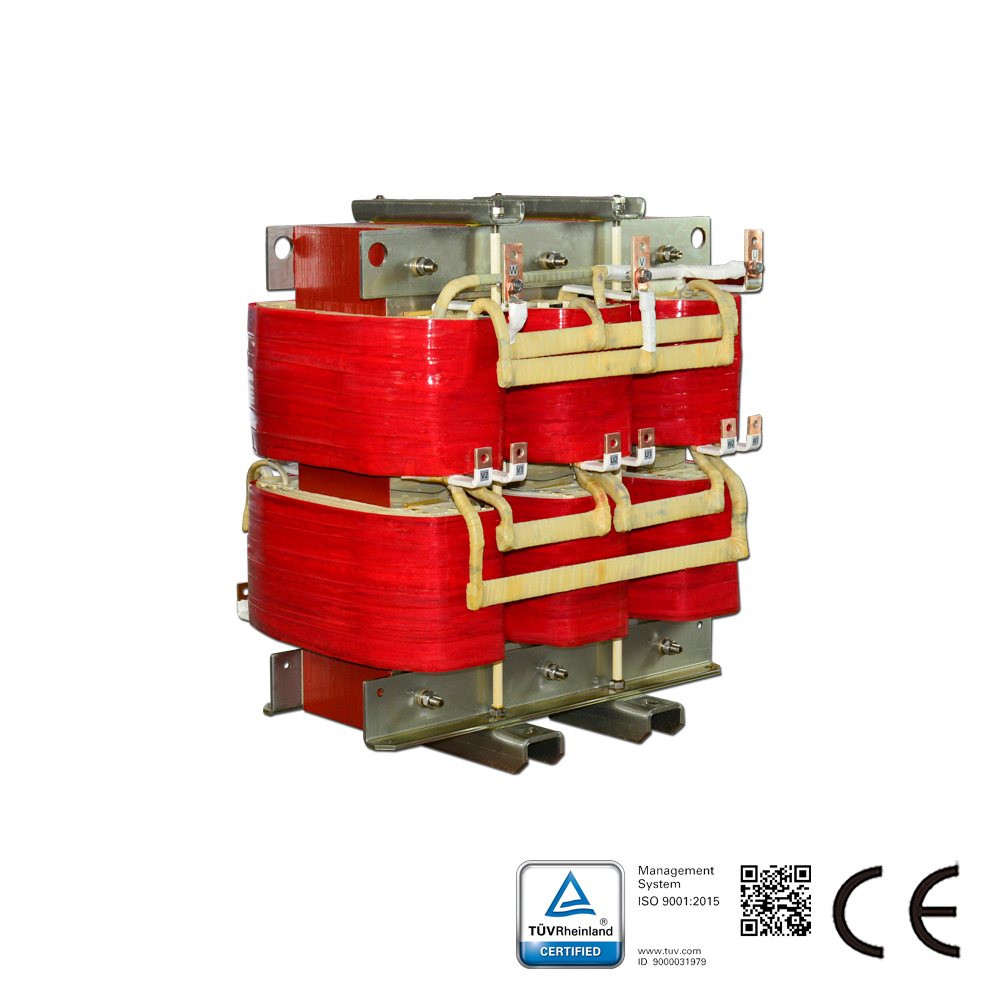

Le transformateur redresseur à 24 impulsions conçu et fabriqué par notre entreprise est composé de deux ensembles de bobines de redressement à autotransformation à 12 impulsions montées en parallèle, et d’un seul noyau magnétique. Il peut générer quatre groupes de tensions composées triphasées, dont les phases des tensions composées sont décalées de 15° en séquence. Les quatre groupes de ponts redresseurs sont connectés en parallèle via des réactances d’interphase pour fournir une tension continue à 24 impulsions.
Cette conception permet d’économiser 82,7 % de la capacité de l’autotransformateur dans ce circuit. Ainsi, le volume du redresseur peut être considérablement réduit. Ses avantages sont particulièrement significatifs dans les applications nécessitant un redressement de forte puissance.
