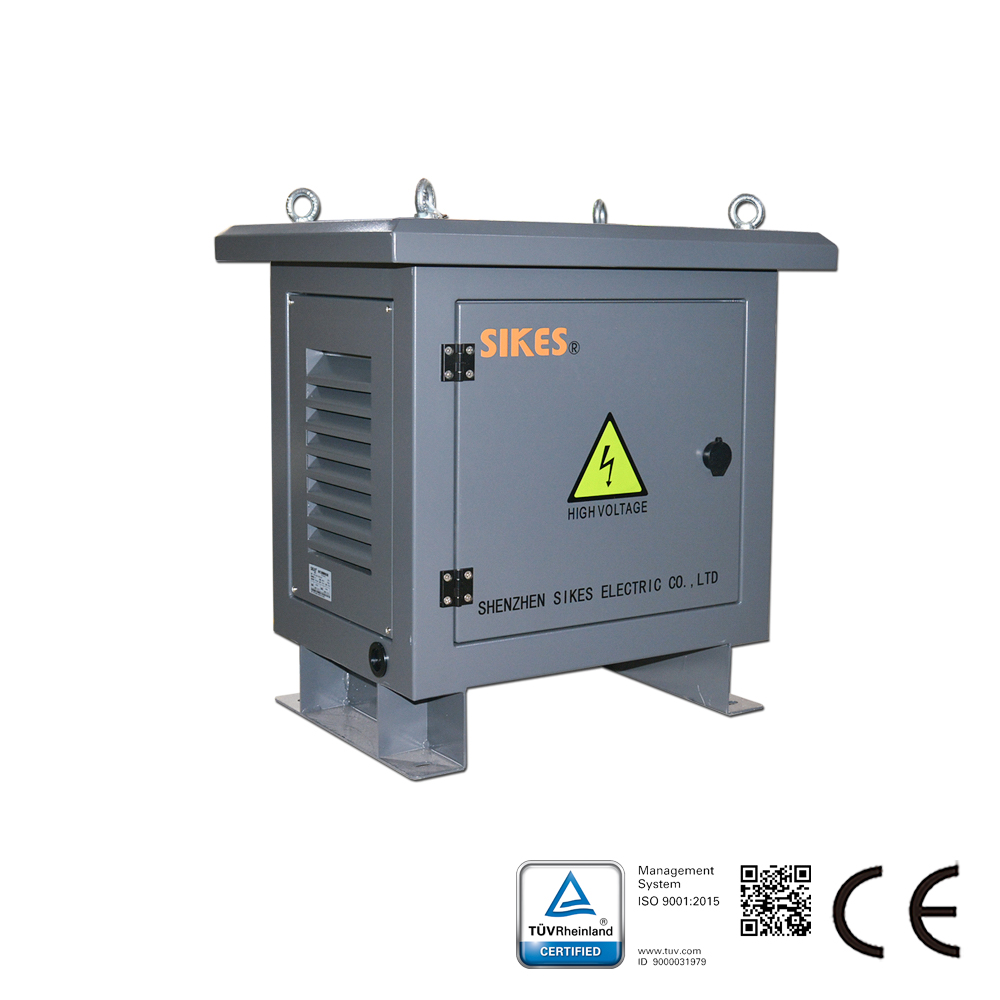

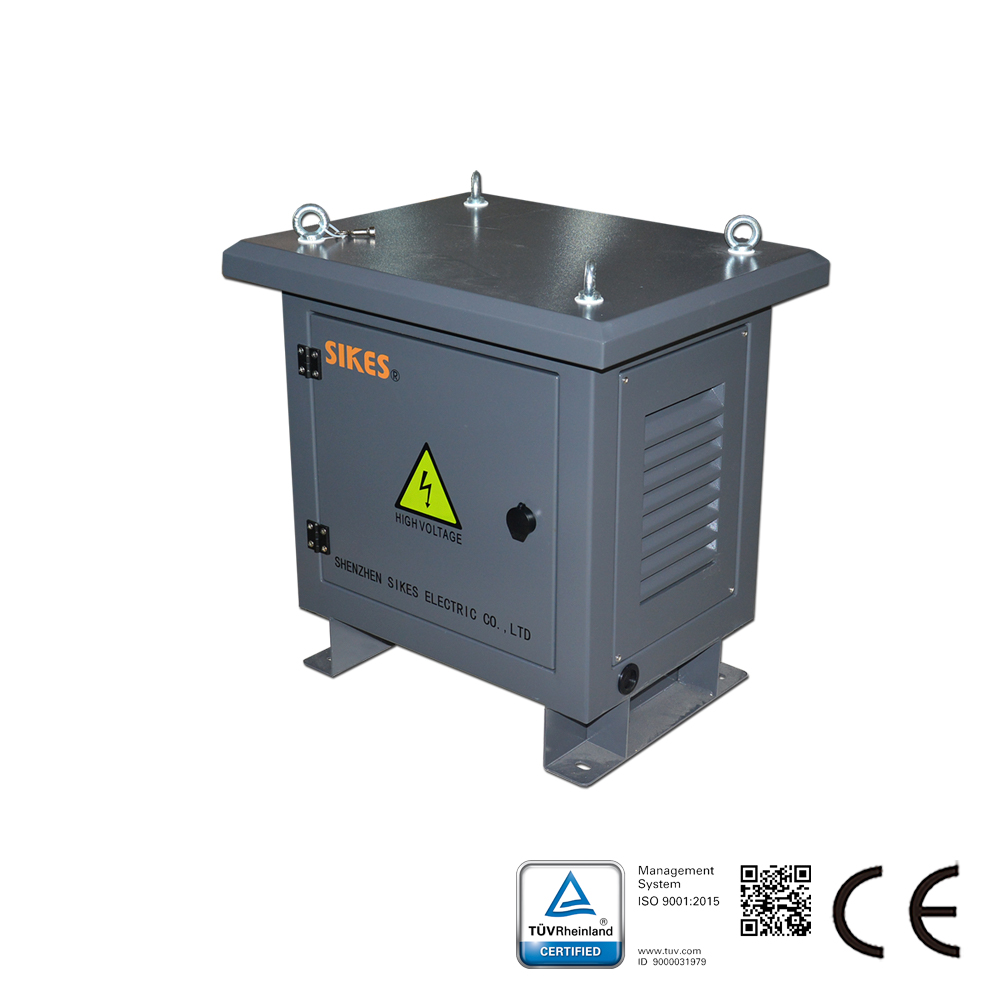

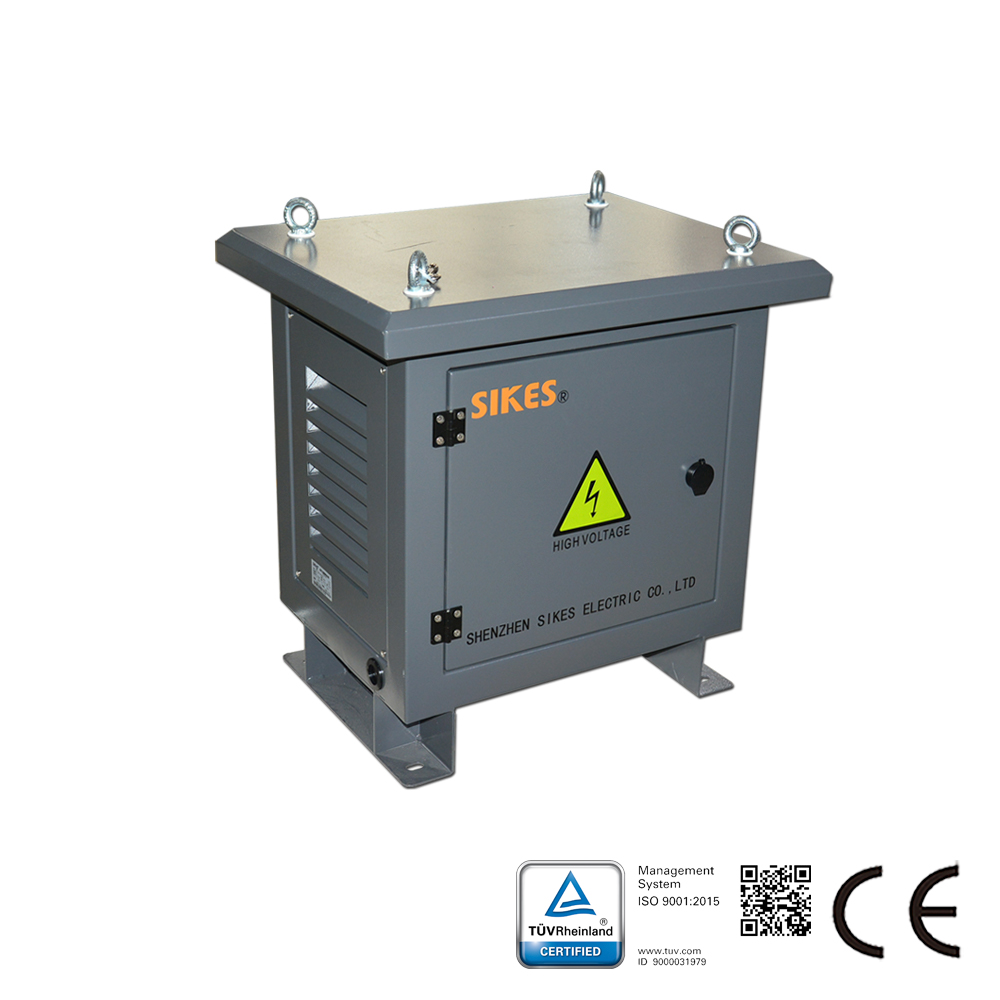

Description du transformateur d’isolation photovoltaïque monophasé :

Le transformateur d’isolation photovoltaïque de la série DK est utilisé pour résoudre les problèmes de réseau électrique causés par la production d’énergie photovoltaïque, tels que les harmoniques, le papillotement, la polarisation magnétique en courant continu et les surtensions. Les transformateurs sont généralement installés entre le réseau électrique et l’onduleur de raccordement au réseau, permettant d’isoler l’onduleur et de réinjecter l’énergie dans le réseau.

Caractéristiques de cette série :
Capacité standard : 1,0 kVA / 1,5 kVA / 2,0 kVA / 2,5 kVA / 3,0 kVA
Tension nominale : 315 V / 400 V – 220 V / 150 V
Classe d’isolation : B / F / H
Type de phase : monophasé
Impédance : 3-5 %
Rendement : > 98 %
Capacité de surcharge : 15 %
Rigidité diélectrique : AC 3000 V/min, courant de fuite < 5 mA
Sous puissance nominale, échauffement des enroulements classe F, inférieur à 100 K.
Matériau : noyau en tôles d’acier au silicium de haute qualité, permettant de faibles pertes à vide et un faible niveau sonore. Fil rectangulaire émaillé pour les faibles capacités, feuille d’aluminium pour les grandes capacités, imprégnation sous vide et pression garantissant une haute résistance mécanique et une bonne résistance à l’humidité du transformateur.

Application du transformateur d’isolement photovoltaïque monophasé :
Production d’énergie photovoltaïque
Transmission d’énergie éolienne
ASI de forte puissance, onduleurs
Éclairage
Appareillage électrique de machines-outils
Machines et équipements électriques
Équipements médicaux
Dispositif de redressement
