Le transformateur d’isolement SGGF est utilisé pour résoudre les problèmes de réseau électrique causés par la production photovoltaïque, tels que les harmoniques, le papillotement, la polarisation magnétique en courant continu et les surtensions. Les transformateurs sont généralement installés entre le réseau électrique et l’onduleur de raccordement au réseau, permettant d’isoler l’onduleur et de réinjecter l’énergie dans le réseau.
Caractéristiques du transformateur d’isolement de puissance :
Capacité standard : 50 kVA / 100 kVA / 250 kVA / 500 kVA
Tension nominale : 400 V / 290 V
Groupe de couplage : YN.yn0
Impédance : 3-5 %
Rendement : > 98 %
Capacité de surcharge : 15 %
Classe d’isolation : H
Faible courant d’appel
Traitement par trois couches de vernis anti-humidité
Échauffement ≤ 80 K
Capable de supporter 100 % de la charge
Rigidité diélectrique : AC 3000 V/min, courant de fuite < 5 mA
En régime nominal, échauffement des enroulements classe F inférieur à 100 K, système d’isolation classe H.
Matériaux : Noyau en tôles d’acier au silicium de haute qualité, permettant de faibles pertes à vide et un faible niveau sonore. Fil rectangulaire émaillé pour les faibles capacités, feuillard d’aluminium pour les grandes capacités. Imprégnation sous vide et pression garantissant une haute résistance mécanique et une excellente résistance à l’humidité.
Durée de vie : plus de 30 ans
Application du transformateur d’isolement de puissance :
Génération d’énergie photovoltaïque
ASI de forte puissance, onduleurs
Éclairage
Appareillage électrique de machines-outils
Machines et équipements électriques
Équipement médical
Dispositif de redressement

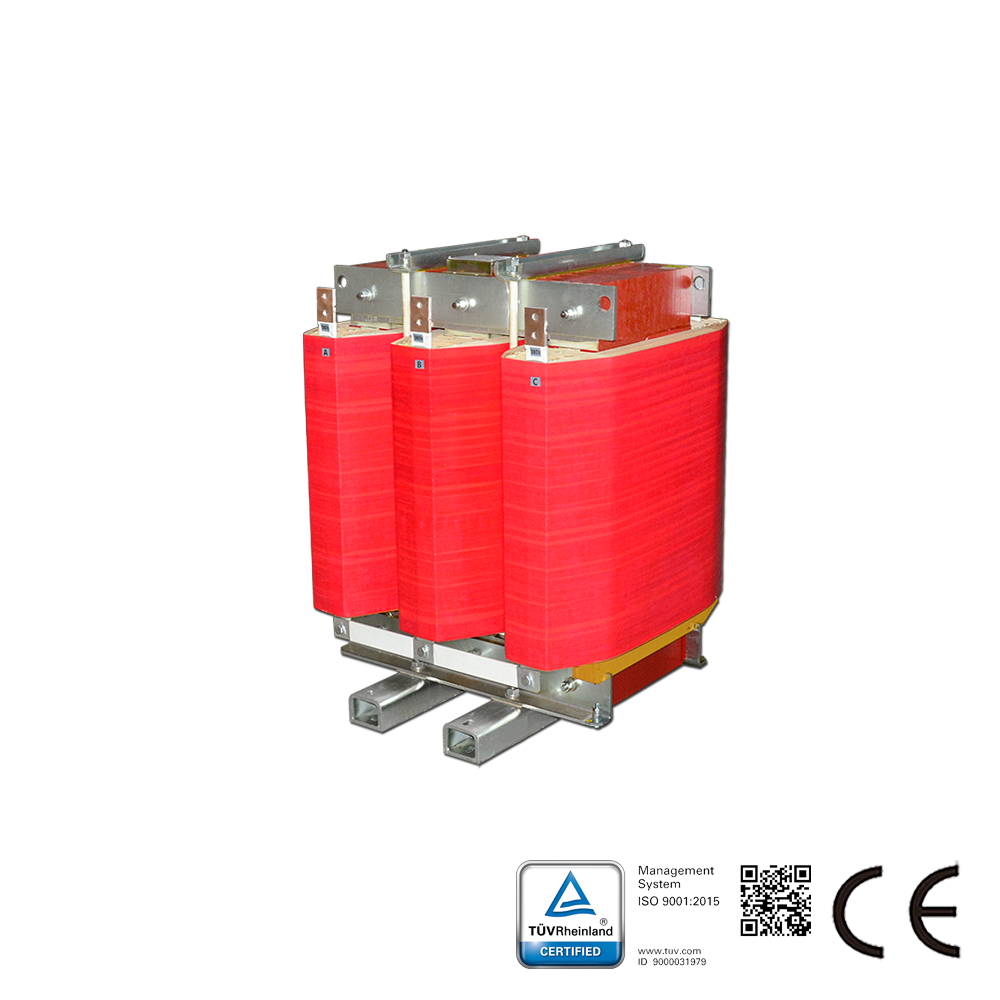

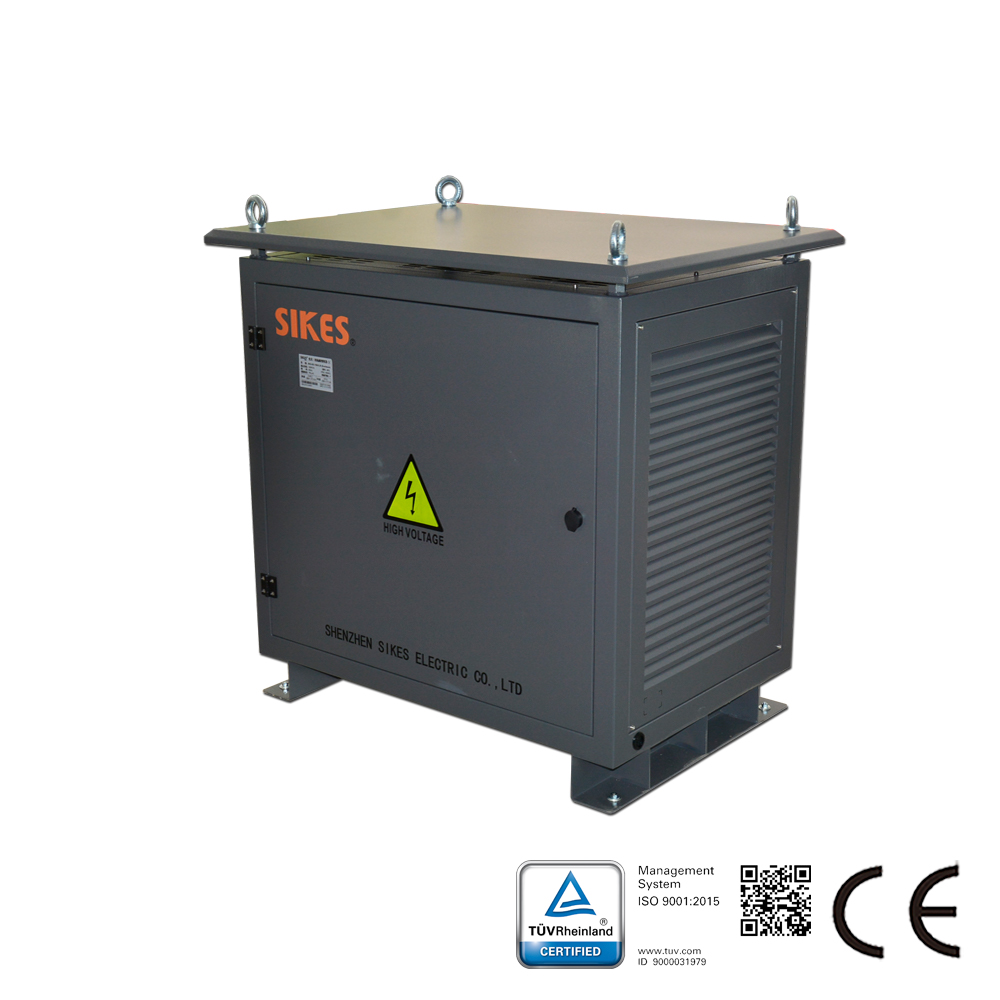

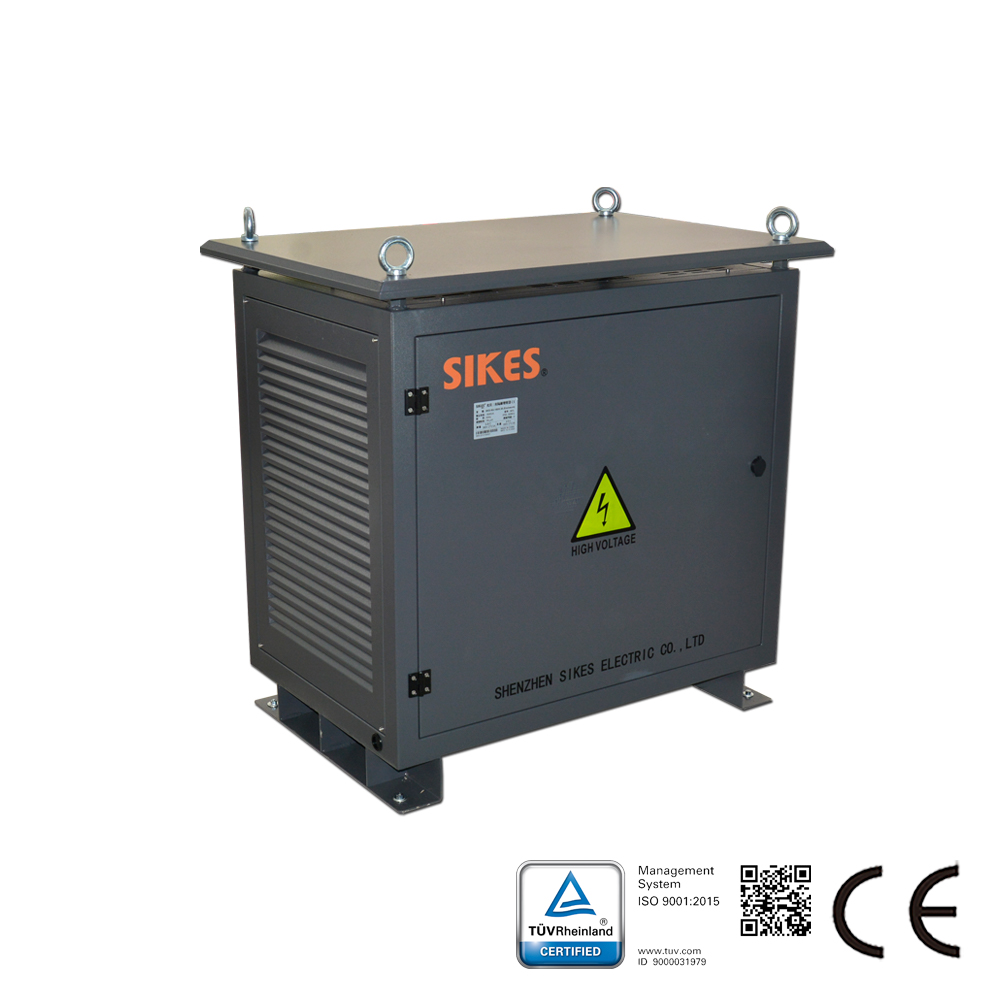

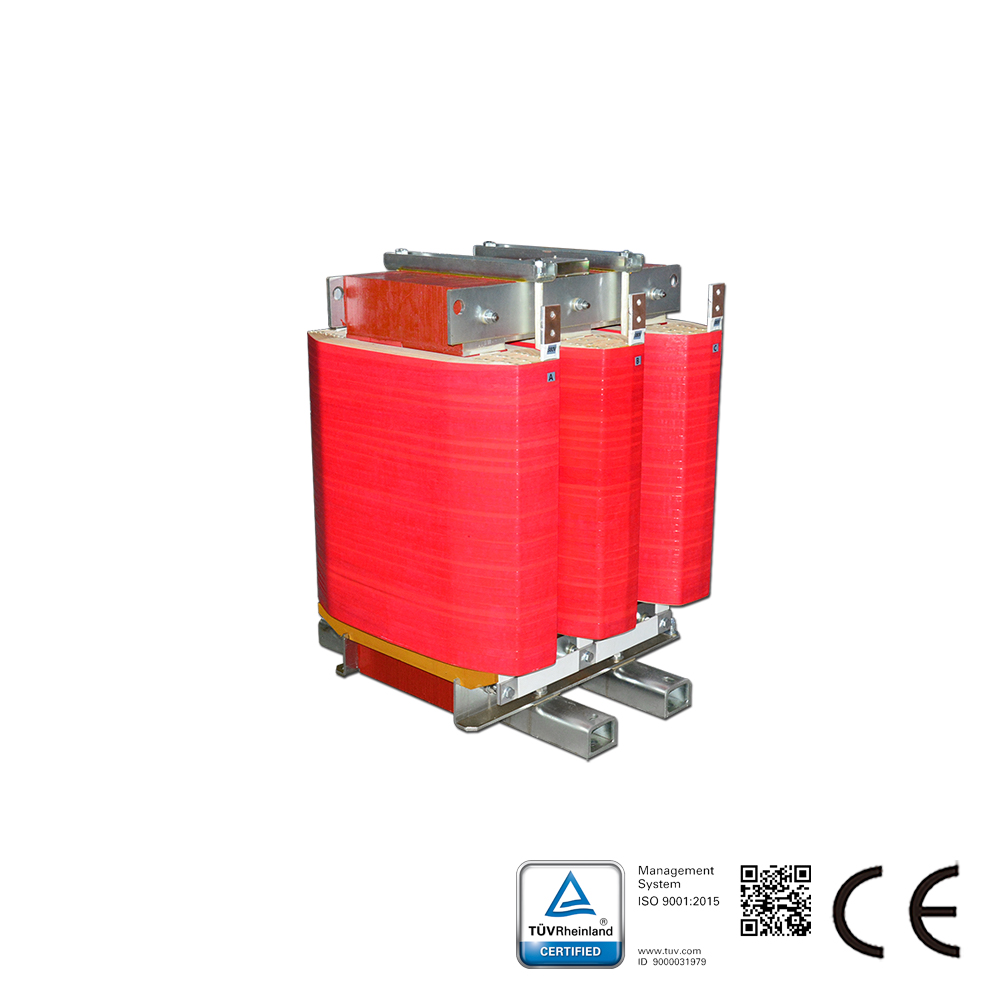

| Puissance (kVA) | 250 |
| Rendement | 98 % |
| Classe d’isolation | H |
| Fréquence de fonctionnement | 50 Hz |
| Tension primaire (V) | 380 |
| Tension secondaire (V) | 440 |
| Indice horaire | Yy0 |
