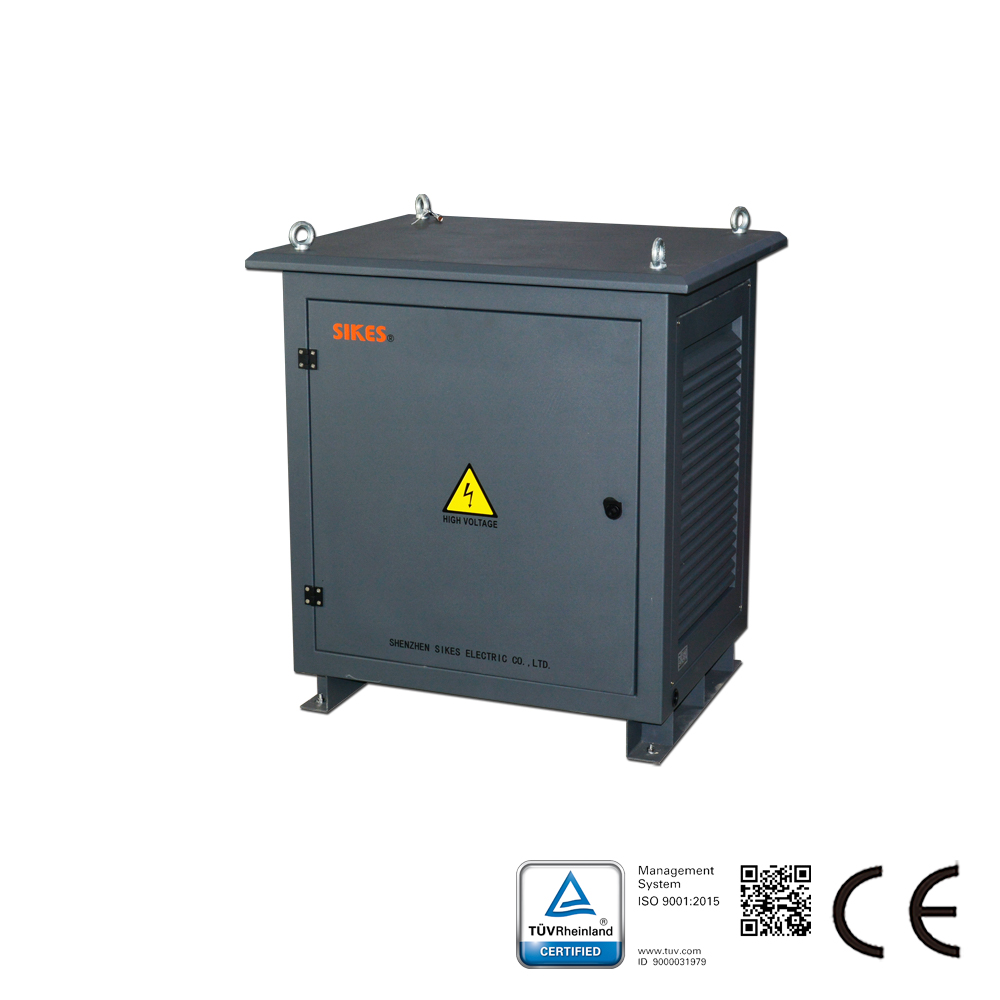

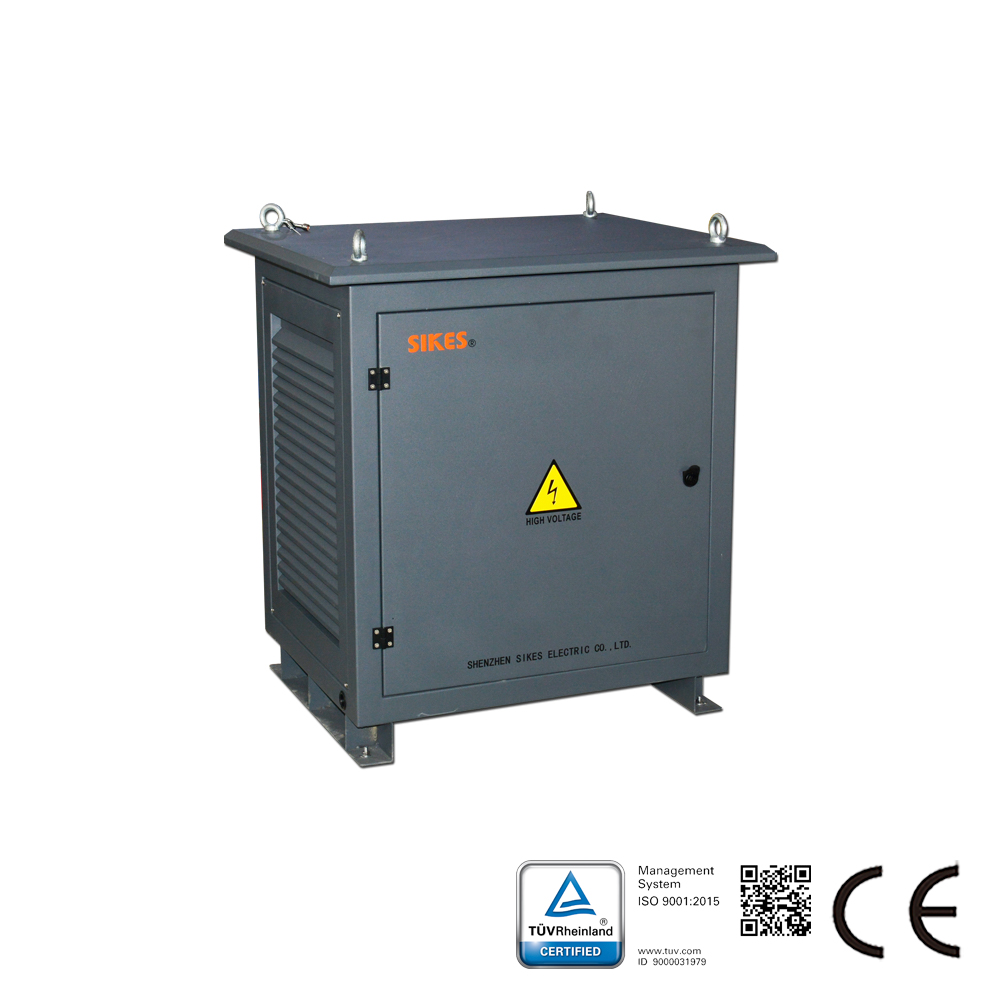

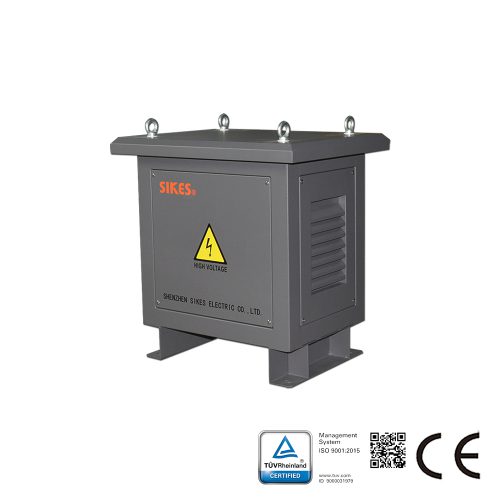

Le transformateur d’isolement SGGF est utilisé pour résoudre les problèmes de réseau électrique causés par la production photovoltaïque, tels que les harmoniques, le papillotement, le biais magnétique en courant continu et la surtension. Les transformateurs sont généralement installés entre le réseau électrique et l’onduleur de raccordement au réseau, permettant d’isoler l’onduleur et de réinjecter l’énergie dans le réseau.
Caractéristiques de cette série :
Capacité standard : 50 kVA / 100 kVA / 250 kVA / 500 kVA
Tension nominale : 400 V / 290 V
Couplage : YN.yn0
Impédance : 3-5 %
Rendement : > 98 %
Capacité de surcharge : 15 %
Rigidité diélectrique : 3000 V CA/min, courant de fuite < 5 mA
En régime de puissance nominale, échauffement des enroulements classe F, inférieur à 100 K.

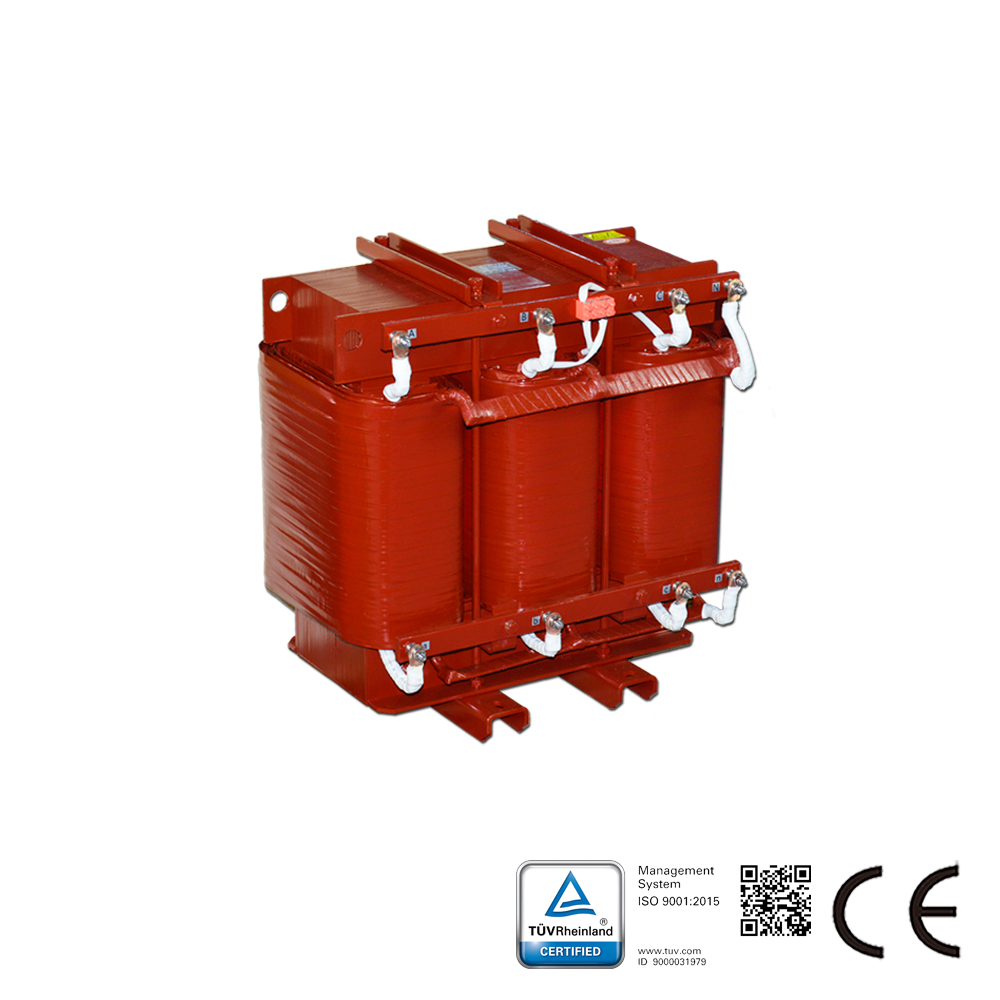

Matériau : Noyau en tôles d’acier au silicium de haute qualité, permettant de faibles pertes à vide et un faible niveau sonore. Fil rectangulaire émaillé pour les faibles capacités, feuillard d’aluminium pour les grandes capacités. Fabrication par imprégnation sous vide et pression, conférant au transformateur une haute résistance mécanique et une bonne aptitude à l’imperméabilité à l’humidité.
Application du transformateur d’isolement de puissance :
Génération d’énergie photovoltaïque
ASI de forte puissance, onduleurs
Éclairage
Appareillage électrique de machines-outils
Machines et équipements électriques
Équipements médicaux
Dispositif de redressement
Transmission d’énergie éolienne
| Puissance (kVA) | 50 |
| Classe d’isolation | H |
| Fréquence de fonctionnement | 50 Hz |
| Phase | Triphasé |
| Tension primaire (V) | 380 |
| Tension secondaire (V) | 380 |
| Couplage | YN.yn0 |
