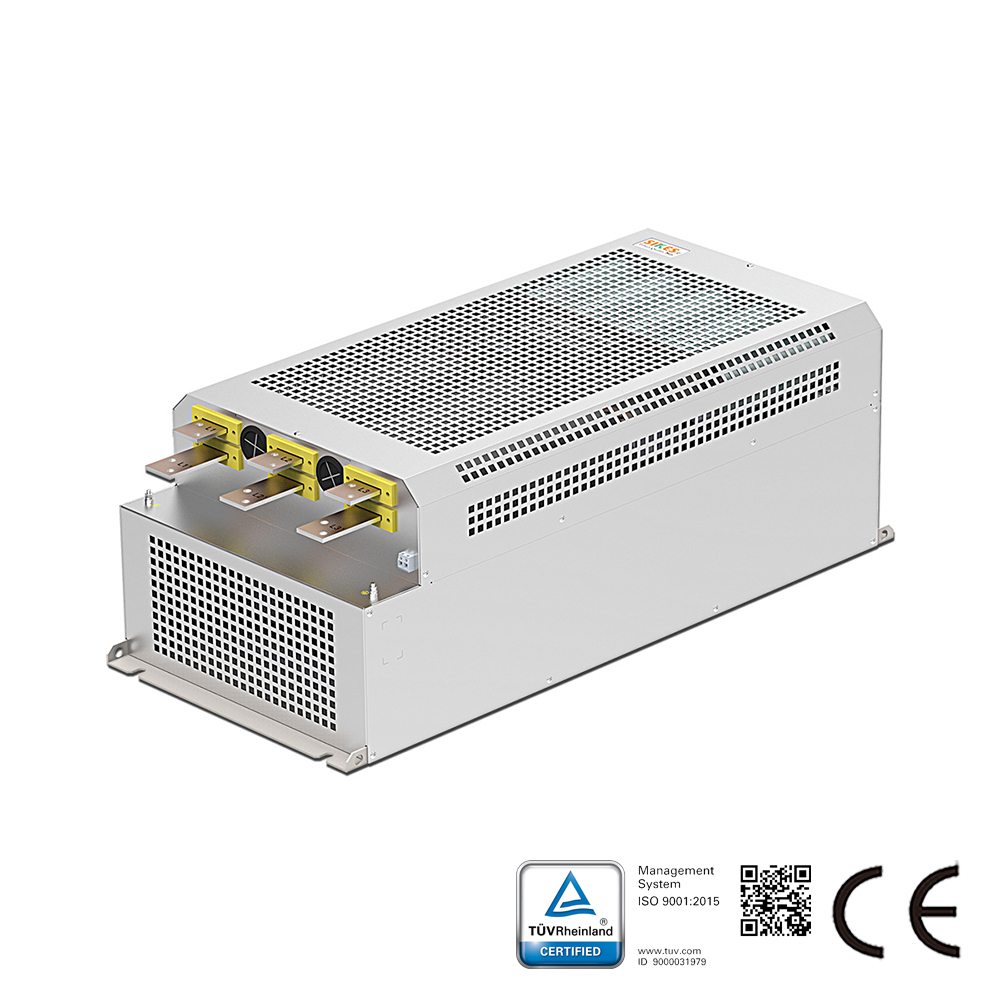

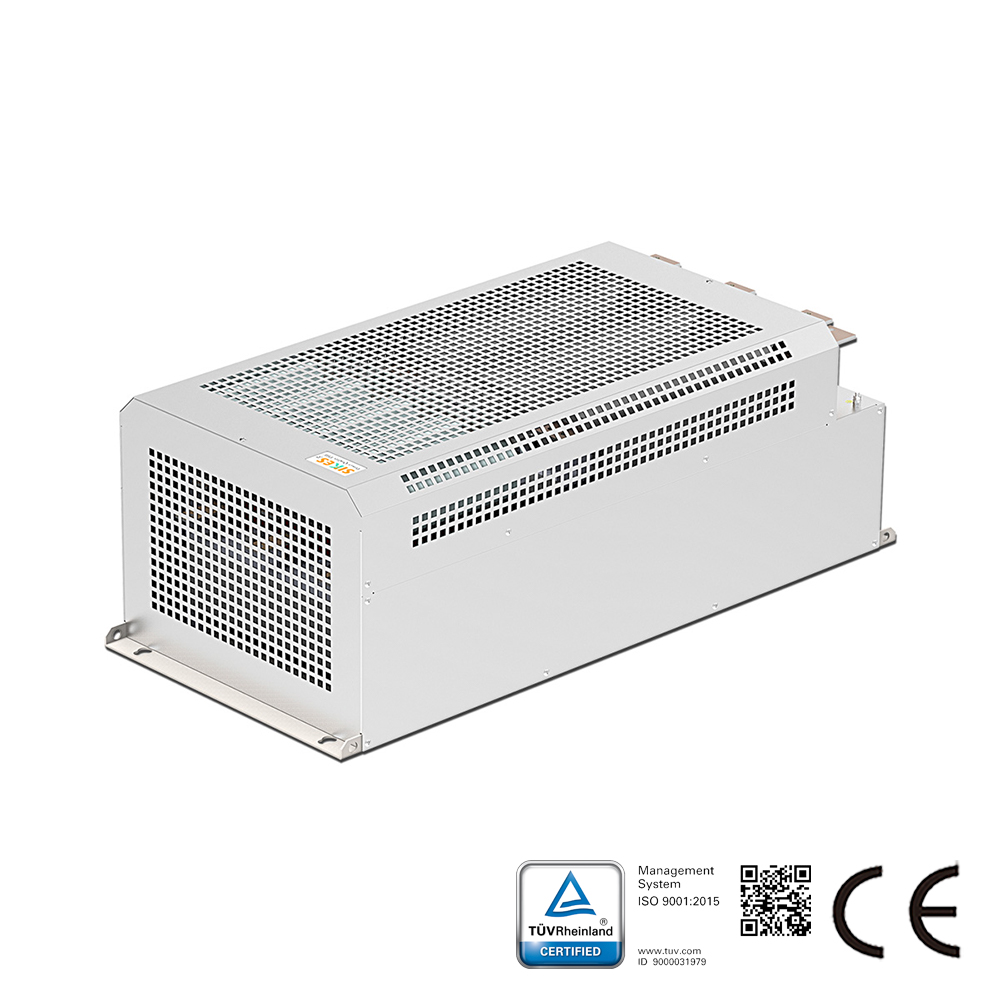

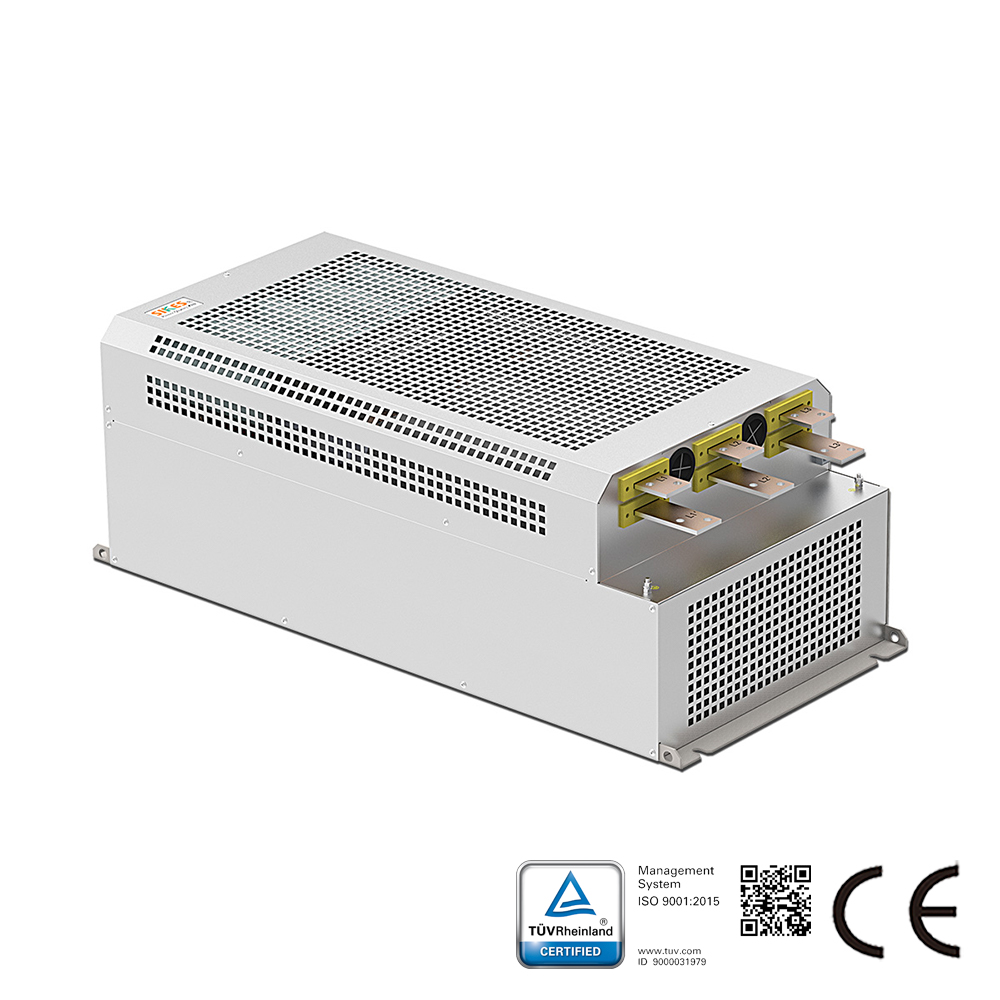

Les filtres harmoniques passifs SIKES de la série PIHF sont conçus pour être associés aux variateurs basse tension ABB, gammes ACS510, ACx550, ACx580 et ACS880, sur l’ensemble de la plage de puissance.

Optimisation des performances harmoniques

Le filtre harmonique PIHF constitue une solution harmonique économique. Par rapport aux filtres harmoniques à piège traditionnels, le PIHF offre une empreinte réduite et une atténuation harmonique plus élevée.

Lorsqu’il est installé en amont d’un variateur basse tension ABB, la distorsion du courant harmonique générée vers le réseau est réduite à 10 % de distorsion harmonique totale du courant en pleine charge. (Conditions système requises : THVD < 2 %, déséquilibre de tension de ligne < 1 %)

Avec un rendement supérieur à 98 %, les filtres harmoniques passifs PIHF offrent des solutions harmoniques robustes et économiques, spécialement conçues pour les variateurs basse tension ABB (gammes ACS510, ACx550, ACx580, ACS880, sur l’ensemble de la plage de puissance).

En option autonome, les filtres harmoniques avancés présentent un boîtier compact facilement intégrable dans les espaces d’armoires existants. Ils sont ainsi particulièrement adaptés aux applications de rénovation nécessitant des ajustements limités du convertisseur de fréquence.

Spécifications
Tension de ligne : 380-415 V CA (50 Hz) ;
Indice de protection du boîtier : IP00 ;
Courant de surcharge : 160 % pendant 60 secondes ;
Rendement > 0,98

Facteur de puissance réel
0,85 à 50 % de charge ;
0,99 à 100 % de charge.

Température ambiante : -25 ºC à 45 ºC (-13 ºF à 113 ºF) sans déclassement.

Caractéristiques et avantages :
Conçu pour des performances adaptées aux variateurs basse tension ABB ;
Mise en service conviviale ; aucun réglage nécessaire ;
Ne nécessite aucune maintenance de routine ;

Conçu pour respecter les limites de distorsion de courant des normes suivantes :
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
