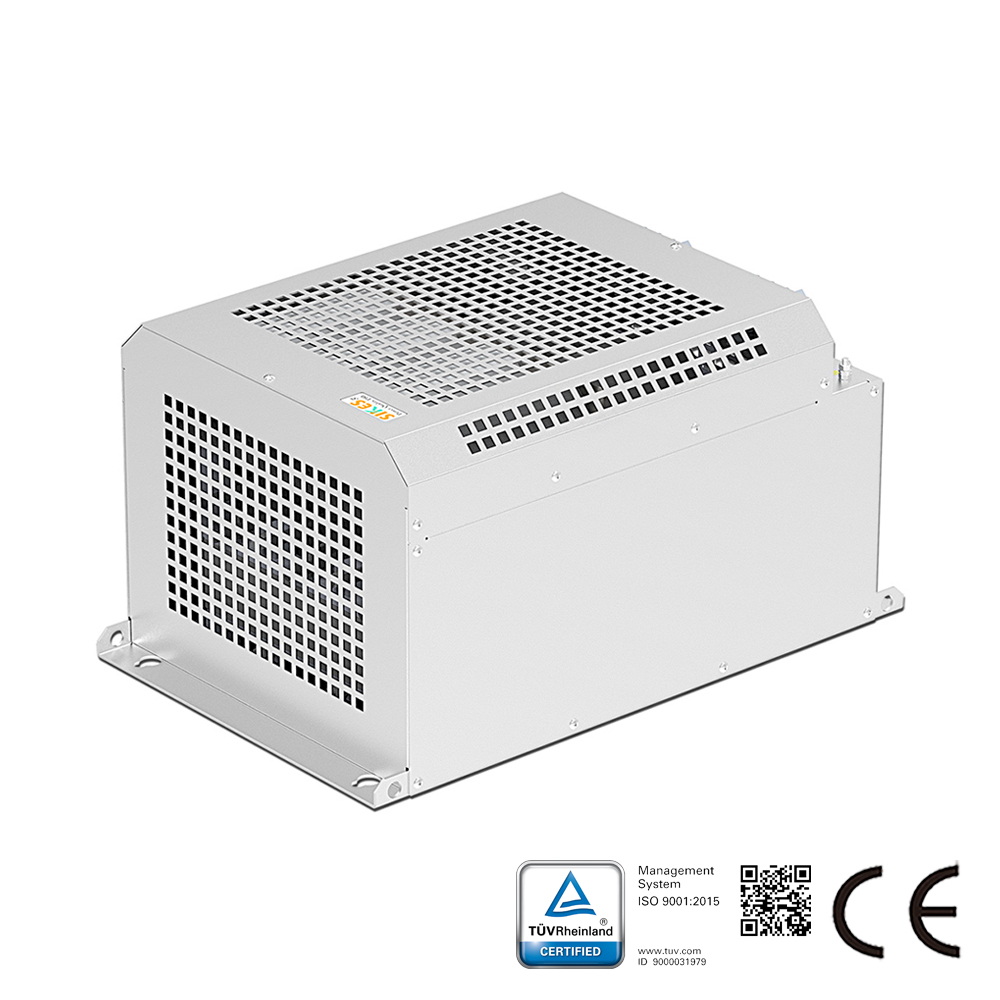

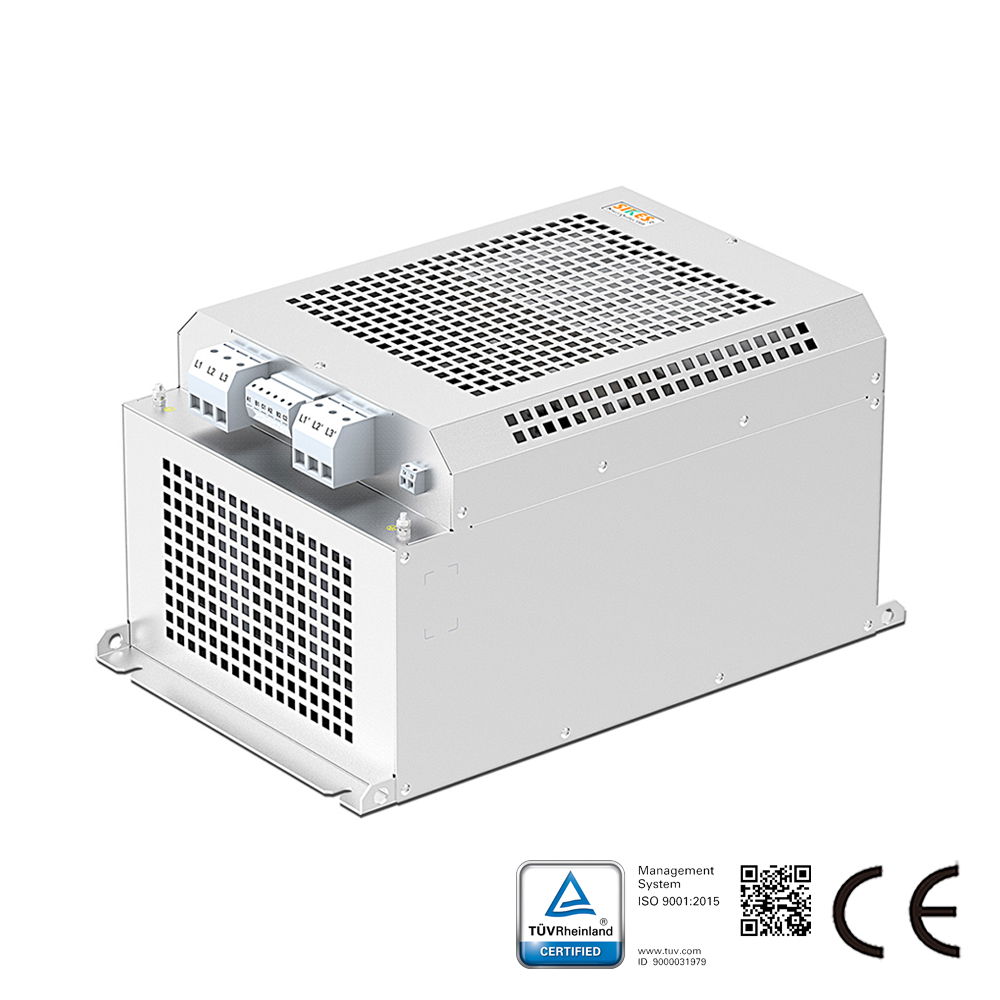

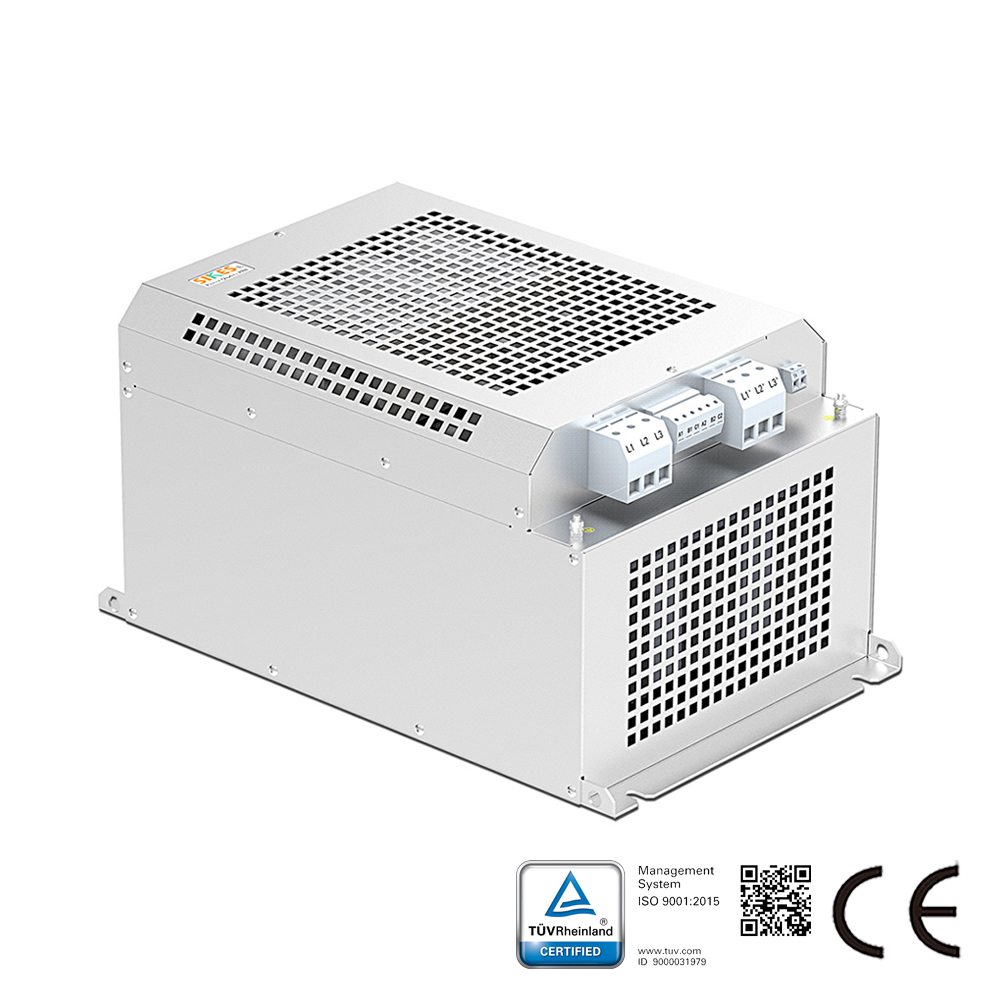

Les filtres harmoniques passifs SIKES de la série PIHF sont conçus pour être associés à la gamme complète de puissance des variateurs basse tension ABB, notamment les ACS510, ACx550, ACx580 et ACS880.

Optimisation des performances harmoniques

Le filtre harmonique PIHF constitue une solution harmonique économique. Comparé aux filtres harmoniques traditionnels à piège, le PIHF offre une empreinte réduite et une atténuation harmonique plus élevée.

Lorsqu’il est connecté en amont d’un variateur basse tension ABB, la distorsion du courant harmonique générée en retour sur le réseau est réduite à 10 % de distorsion harmonique totale du courant en pleine charge. (Exigences système : THVD < 2 %, déséquilibre de tension de ligne < 1 %)

Avec un rendement supérieur à 98 %, les filtres harmoniques passifs PIHF offrent des solutions harmoniques économiques et très robustes, spécifiquement conçues pour les variateurs basse tension ABB (gamme complète de puissance des ACS510, ACx550, ACx580 et ACS880).

En tant qu’options autonomes, les filtres harmoniques avancés présentent un boîtier compact qui s’intègre facilement dans les espaces d’armoire existants. Cela les rend particulièrement adaptés aux applications de rénovation nécessitant des ajustements limités du convertisseur de fréquence.

Spécifications
Tension d’alimentation : 380-415 V CA (50 Hz) ;
Indice de protection : IP00 ;
Courant de surcharge : 160 % pendant 60 secondes ;
Rendement > 0,98
Facteur de puissance réel
0,85 à 50 % de charge ;
0,99 à 100 % de charge.
Température ambiante : -13 °F à 113 °F (-25 °C à 45 °C) sans déclassement.
Caractéristiques et avantages :
Conçu pour des performances adaptées aux variateurs basse tension ABB ;
Mise en service conviviale ; aucun réglage nécessaire ;
Ne nécessite aucune maintenance de routine ;
Conçu pour respecter les limites de distorsion de courant selon les normes :
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
