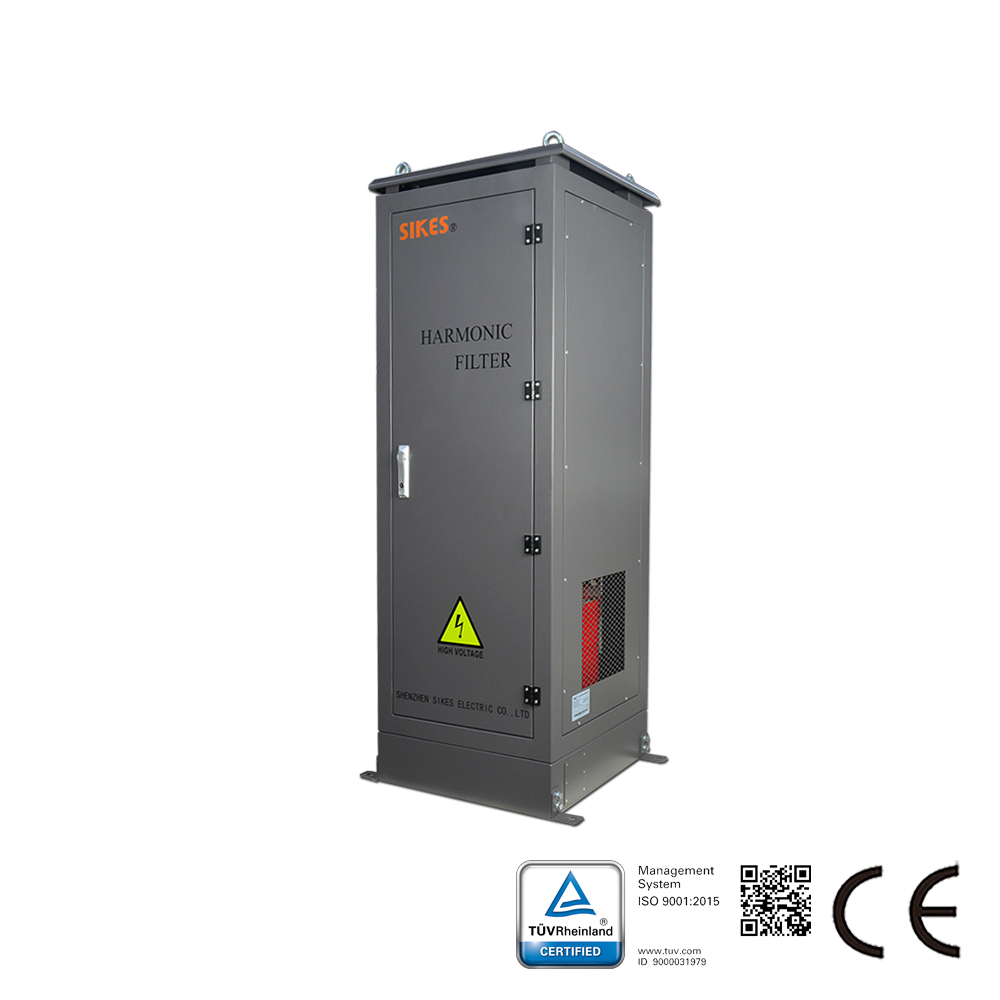

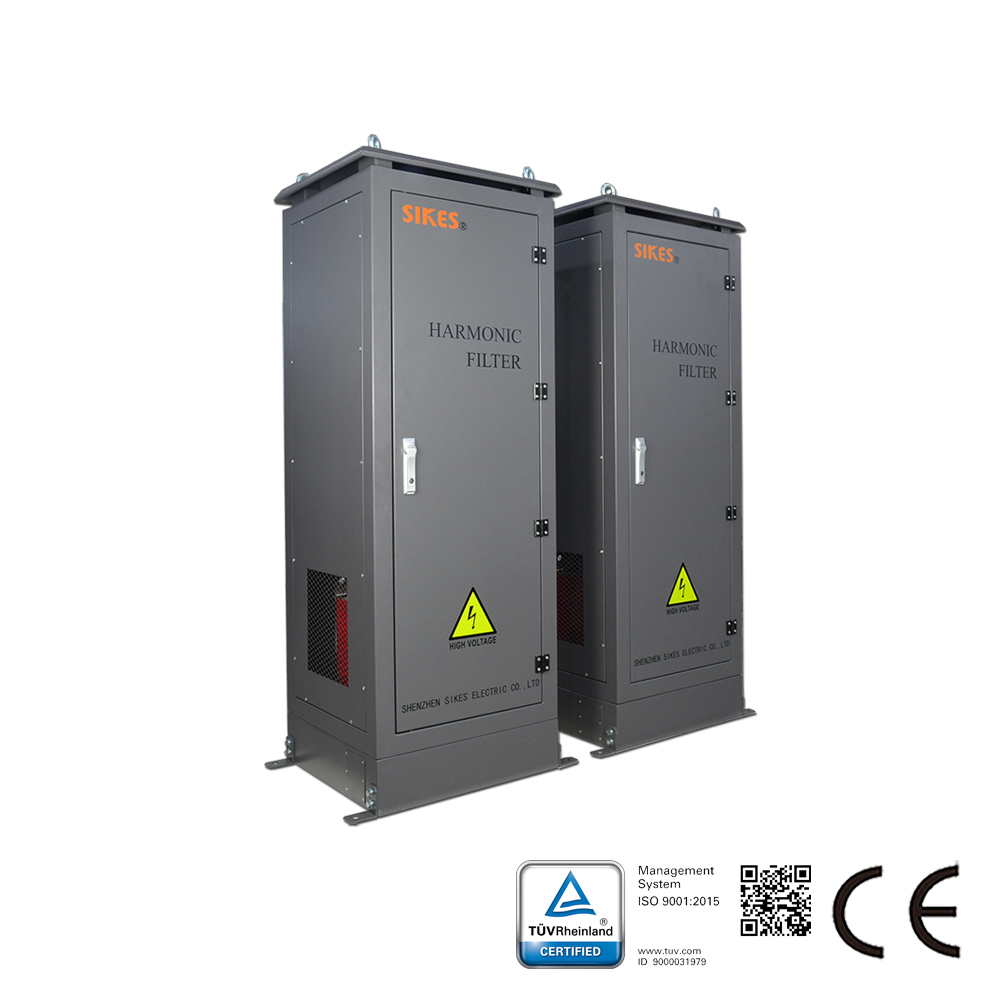

Le filtre harmonique passif Sikes est conçu pour presque tous les types d’applications électroniques avec des redresseurs d’entrée à six impulsions. Le filtre peut réduire efficacement la distorsion du courant harmonique au niveau requis.

Rapport d’essai en pleine charge :
Charge : 110 kW (pleine charge)

Caractéristiques du produit du filtre harmonique passif :
Conception pour une installation rapide et une mise en service facile ;
Filtre harmonique passif économique ;
Aide à se conformer aux normes internationales de qualité de l’énergie.

Norme technique :
IEC61000, GB/T14549-93, IEEE 519

Caractéristiques techniques du filtre harmonique passif :
Tension de fonctionnement nominale : 3*380 à 500 VCA ±10 % ;
Fréquence de fonctionnement : 50 Hz (60 Hz sur demande) ;
THDi << 5 % (exigences système : TDHv < 2 %, déséquilibre de tension de ligne < 1 %) ; Puissance nominale : 110 kW ; Rendement : 98 % à 99 % à la tension de ligne nominale ; Surcharge : 1,6 fois le courant nominal pendant 1 minute, une fois par heure ; Température ambiante : -25 à +40 °C ; Protection : IP20 ; Poids net : 350 kg ; Dimensions : 800 x 720 x 1750 mm ; Refroidissement : air forcé interne ; Le filtre harmonique passif Sikes est votre choix idéal en plus des filtres Schaffner et MTE.

Application typique : alimentations triphasées non linéaires où le risque potentiel est élevé en raison des surcharges thermiques et électriques causées par les courants harmoniques.

Applications des filtres harmoniques passifs :
Chargeurs rapides à courant continu ;
Installations CVC ;
Applications de ventilateurs et de pompes ;
Automatismes industriels et équipements robotiques ;
Variateurs de vitesse pour moteurs à courant alternatif et continu et onduleurs de fréquence ;
Équipements dotés de redresseurs à six impulsions en entrée.
