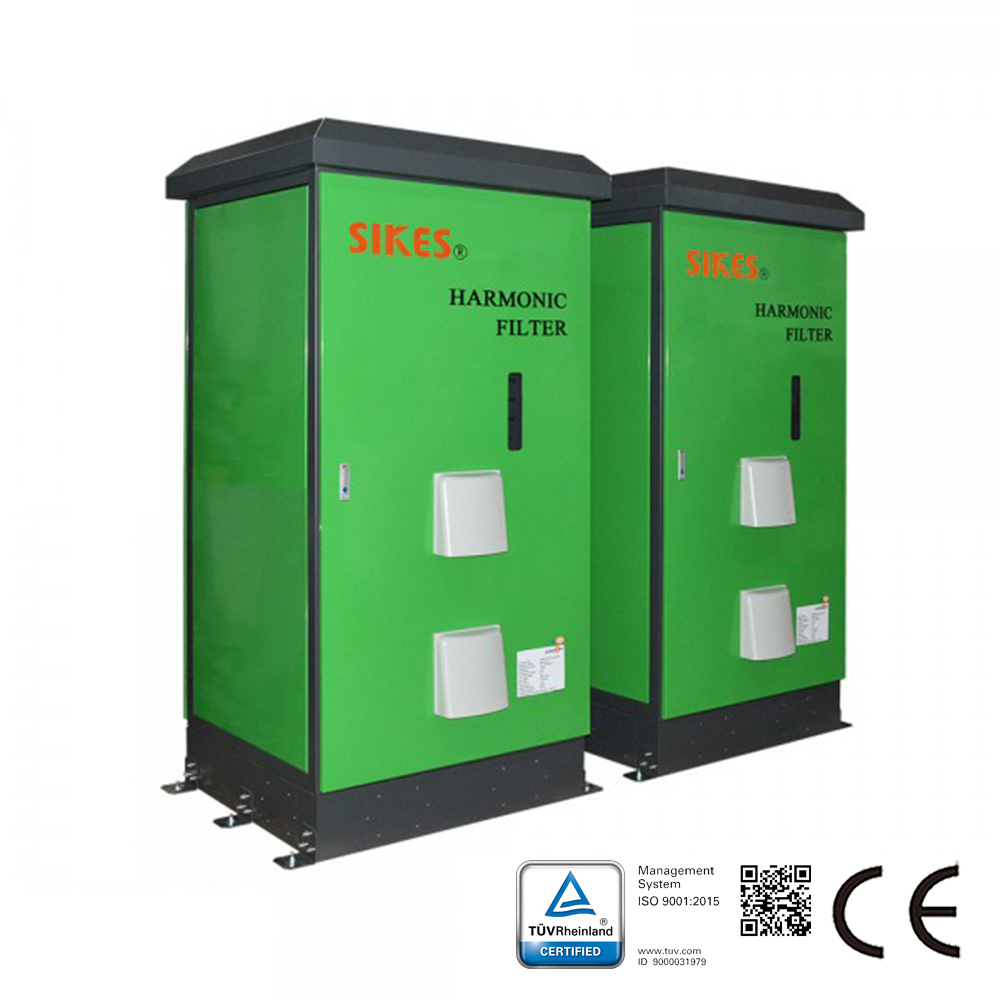

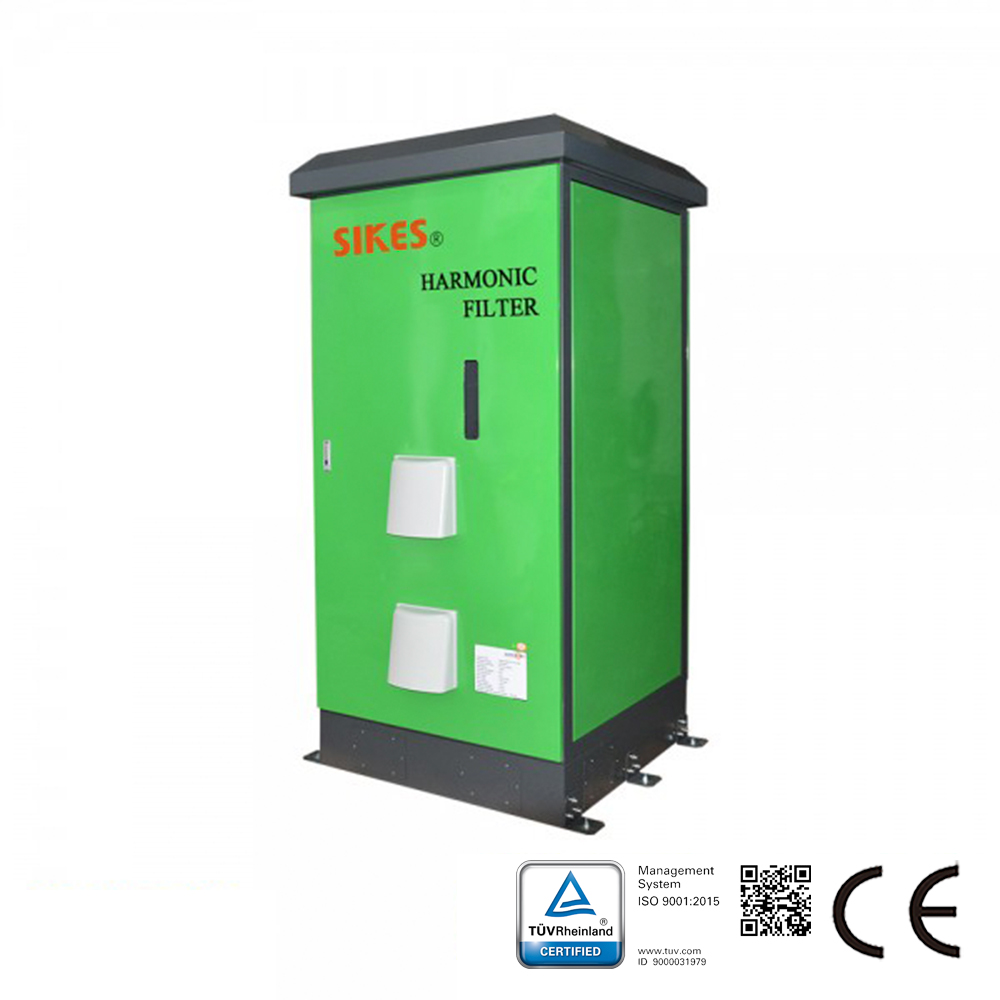

Le filtre harmonique passif Sikes est conçu pour presque tous les types d’applications électroniques avec des redresseurs d’entrée à six impulsions. Le filtre peut réduire efficacement la distorsion du courant harmonique au niveau requis.

Rapport d’essai en charge légère :
Charge : 110 kW (15,7 % de 700 kW)

Caractéristiques du produit du filtre harmonique passif :
Conception pour une installation rapide et une mise en service facile ;
Filtre harmonique passif économique ;
Aide à se conformer aux normes internationales de qualité de l’énergie.

Normes techniques :
IEC61000, GB/T14549-93, IEEE 519

Caractéristiques techniques du filtre harmonique passif :
Tension nominale de fonctionnement : 3 × 380 à 500 VCA ± 10 % ;
Fréquence de fonctionnement : 50 Hz (60 Hz sur demande) ;
THDi << 5 % (exigences système : TDHv < 2 %, déséquilibre de tension de ligne < 1 %) ; Puissance nominale : 700 kW ; Rendement : 98 % à 99 % à la tension nominale de ligne ; Surcharge : 1,6 fois le courant nominal pendant 1 minute, une fois par heure ; Température ambiante : -25 à +40 °C ; Indice de protection : IP54 ; Poids brut : 1341 kg ; Poids net : 1241 kg ; Dimensions : 1250 × 1100 × 2244 mm ; Refroidissement : par air forcé interne ; Le filtre harmonique passif Sikes est votre choix idéal, en alternative aux filtres Schaffner et MTE.

Application typique : alimentations triphasées non linéaires où le risque potentiel est élevé en raison des surcharges thermiques et électriques causées par les courants harmoniques.

Applications des filtres harmoniques passifs :
Chargeurs rapides à courant continu ;
Installations CVC ;
Applications de ventilateurs et de pompes ;
Automatismes industriels et équipements robotiques ;
Variateurs de vitesse pour moteurs à courant alternatif et continu et onduleurs de fréquence ;
Équipements dotés de redresseurs à six impulsions en entrée.
