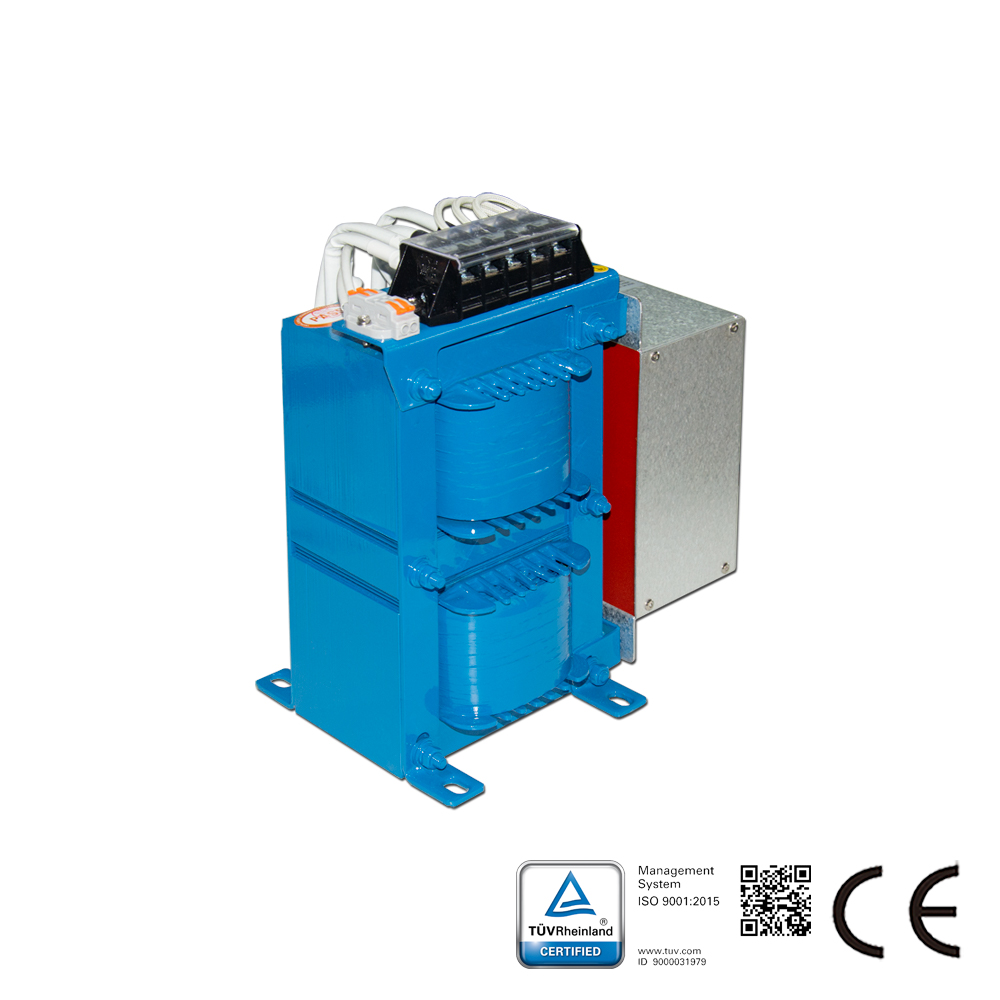

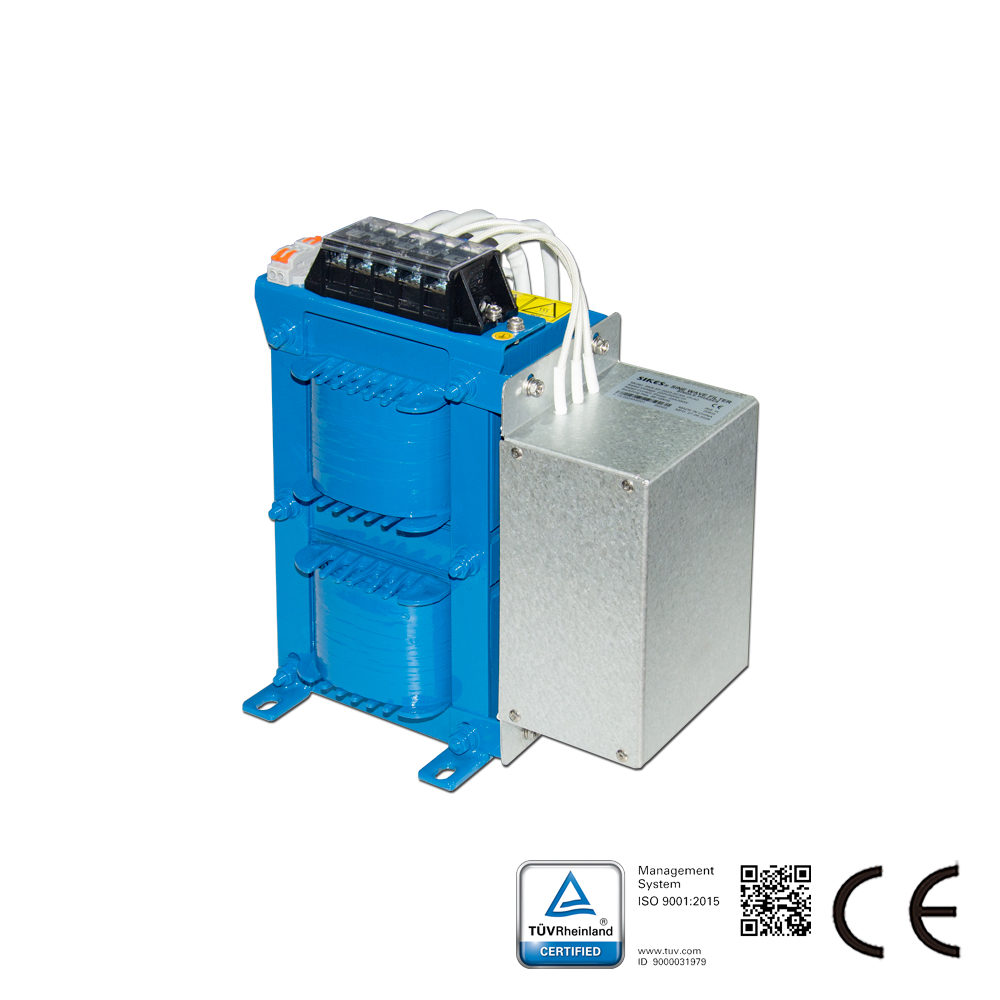

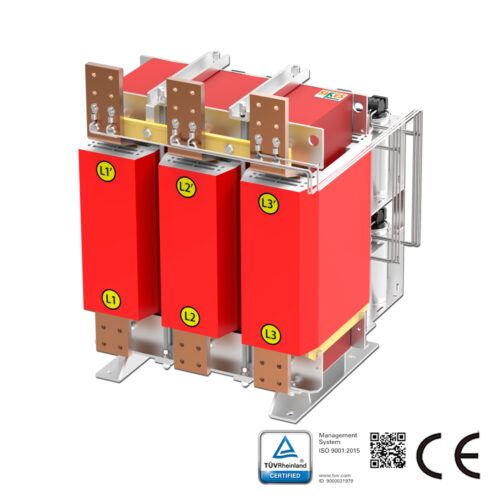

Brève description du filtre sinusoïdal :

Le filtre sinusoïdal de Sike est utilisé dans les entraînements de moteurs de nombreux systèmes de transmission (en particulier dans les convertisseurs de fréquence ou les dispositifs d’alimentation à découpage). Les filtres passifs sont conçus pour convertir la tension non sinusoïdale générée par les convertisseurs de fréquence, etc., afin de former une forme d’onde de tension similaire à une onde sinusoïdale. Principalement utilisé dans les réseaux électriques industriels de 380 à 480 V. Étant donné que la chute de tension de ce filtre est bien inférieure à la norme actuelle du marché, il peut garantir une tension d’entrée moteur très élevée. Il peut réduire le bruit et protéger les moteurs relativement sensibles, permettant l’utilisation de câbles moteur très longs, jusqu’à 2000 mètres. Industries d’application typiques : métallurgie, charbon, pétrochimie, traitement de l’eau, nouvelles énergies, etc. Généralement, si la distance entre le variateur domestique et la charge dépasse 50 mètres, une réactance doit être ajoutée. S’il existe une exigence concernant la forme d’onde de sortie du variateur, un filtre sinusoïdal doit être ajouté ; si la distance entre les variateurs importés dépasse 100 mètres, il est nécessaire d’ajouter un filtre sinusoïdal. Cette distance fait référence à la longueur de la connexion. Le coût de fabrication du filtre sinusoïdal est relativement élevé. Généralement, s’il n’y a pas d’exigence particulière, il suffit de sélectionner un filtre spécial pour le variateur de fréquence ou une réactance de sortie.

Caractéristique du filtre sinusoïdal :

Les filtres sinusoïdaux Sikes pour divers servomoteurs de systèmes VSD (en particulier pour les variateurs ou les alimentations à découpage) sont conçus pour modifier la tension de sortie PWM du variateur et générer une tension presque sinusoïdale. La série passive est destinée à être utilisée dans un réseau 380 V-480 V. Sikes vous offre un autre choix économique en plus des filtres Schaffner et MTE.

Caractéristiques du filtre sinusoïdal :
Niveau de tension : tension nominale monophasée 220 V, écart admissible ±10 %
Taux de distorsion de la forme d’onde de tension : THDv < 5 % Fréquence moteur : 0-120 Hz Fréquence de découpage : ≧ 3 kHz Fréquence de résonance : inférieure à 0,5 fois la fréquence de découpage Chute de tension : ≦ 10 % (50 Hz) au courant nominal Longueur maximale du câble moteur : jusqu'à 2000 mètres Rendement : 98 % à 99 % Indice de protection : IP00 Classe d'isolation : Classe H Capacité de surcharge : 1,5 fois le courant nominal pendant une minute, 1,2 fois pendant une heure Tension de tenue : CC 2240 V, 2 secondes (entre phases) / CC 2720 V, 2 secondes (phase/boîtier) Rigidité diélectrique : CA 4000 V / 5 mA / 60 s Dissipation thermique : refroidissement par air forcé Type de charge : charge moteur typique ; transformateur élévateur standard ; autres charges linéaires Température de fonctionnement : -10 à +50 (°C) ; température de stockage : -40 à +65 (°C) ; humidité ambiante : 0 à 98 (%) sans condensation ; altitude : < 2000 m Rôle du filtre sinusoïdal : 1. Prolonger la durée de vie du moteur ; 2. Protéger l'isolation du moteur ; 3. Réduire le courant de palier du moteur ; 4. Augmenter la distance de transmission ; 5. Améliorer la fiabilité du système ; 6. Après application de ce filtre, les moteurs ordinaires peuvent remplacer les moteurs à fréquence variable ; 7. Bonne suppression des interférences électromagnétiques ; 8. Étant donné que la sortie du variateur contient des harmoniques haute fréquence, cela augmente les pertes dans le câble d'alimentation et le moteur ; en même temps, un dv/dt extrêmement élevé provoque des interférences de rayonnement de plusieurs MHz ; si le moteur nécessite une transmission longue distance (câble moteur dépassant 50 mètres), la tension aux bornes du moteur est superposée en raison de la réflexion des ondes progressives, ce qui endommage l'isolation du moteur et peut même provoquer l'éclatement du câble ; 9. Pour le courant harmonique, la composante harmonique peut être réduite en modifiant la méthode de modulation, mais elle ne peut pas être complètement éliminée. Pour les interférences radioélectriques causées par le dv/dt, un filtre électromagnétique dv/dt peut être installé, mais il n'est efficace que pour une certaine longueur de câble, et ne convient pas à une longueur de câble quelconque ; 10. Une solution efficace aux problèmes ci-dessus consiste à installer un filtre sinusoïdal côté sortie du variateur pour filtrer l'onde de modulation SPWM en une forme d'onde de tension proche d'une onde sinusoïdale. Le filtre sinusoïdal est composé d'une inductance de sortie haute fréquence et d'une boucle RC, ainsi que d'une inductance de mode commun. Il permet de supprimer efficacement les pertes haute fréquence et les interférences radioélectriques dv/dt, et d'étendre le câble entre le moteur et le variateur jusqu'à 500 mètres, voire 2 kilomètres.

Domaines d’application du filtre sinusoïdal :
Équipements de ventilation, convoyeurs, pompes, éoliennes
Équipements de chauffage, ventilation et climatisation, compresseurs
Ascenseurs, grues, éoliennes, UPS, EPS
Câble entre le moteur et le variateur relativement long
Variateur de moteur connectant plusieurs moteurs en parallèle
Application moyenne tension (déployé en amont du transformateur élévateur)
