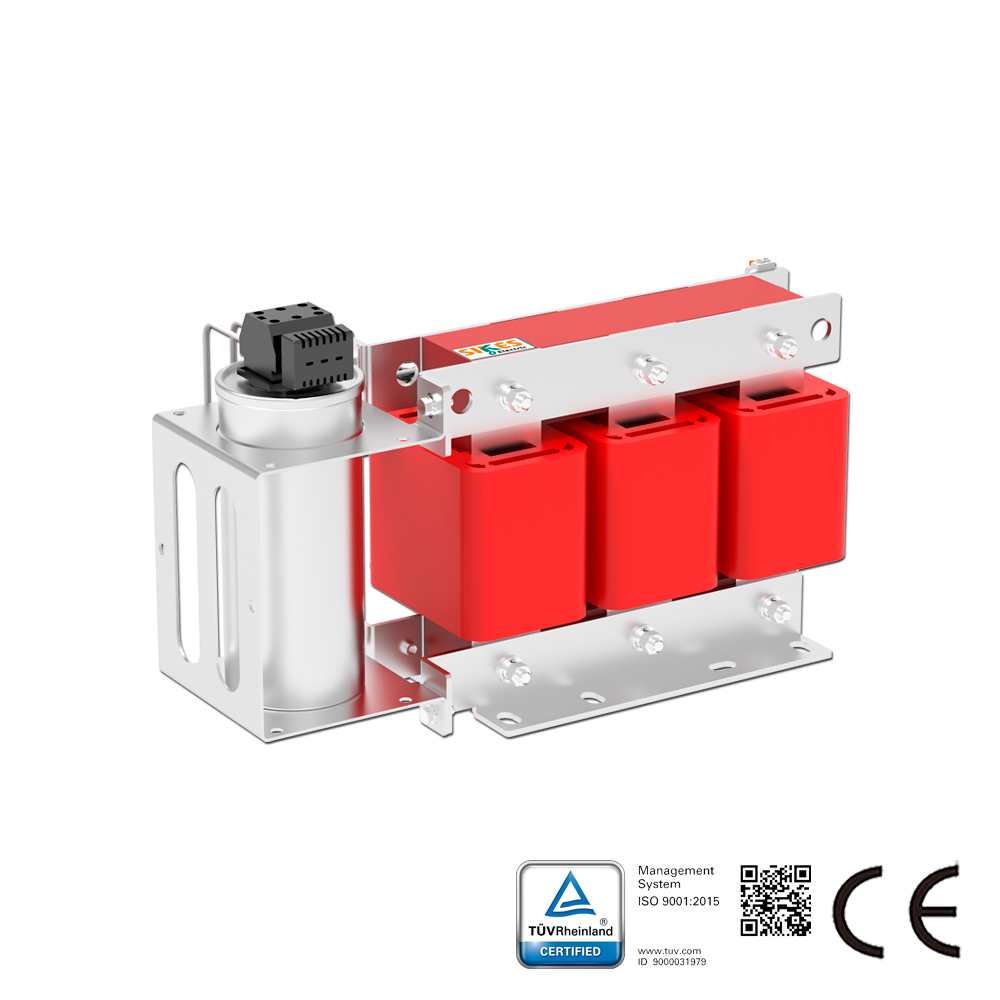

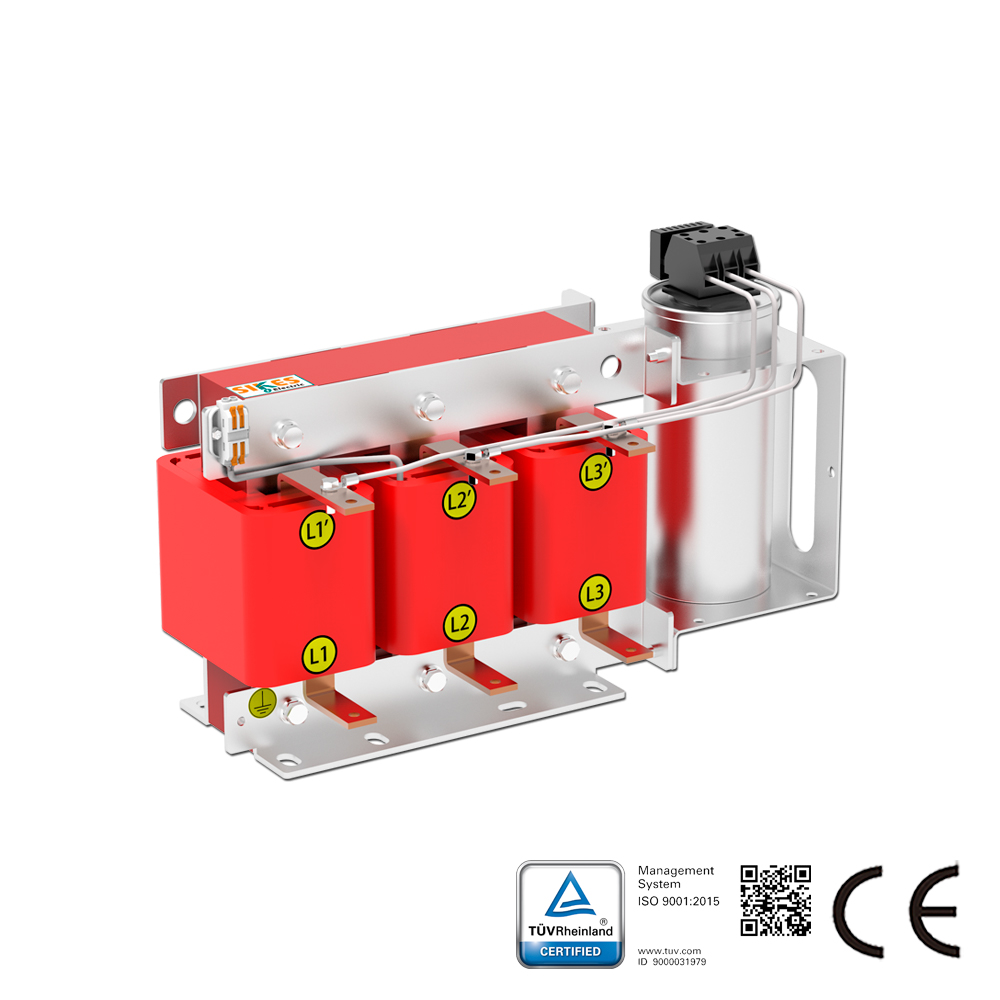

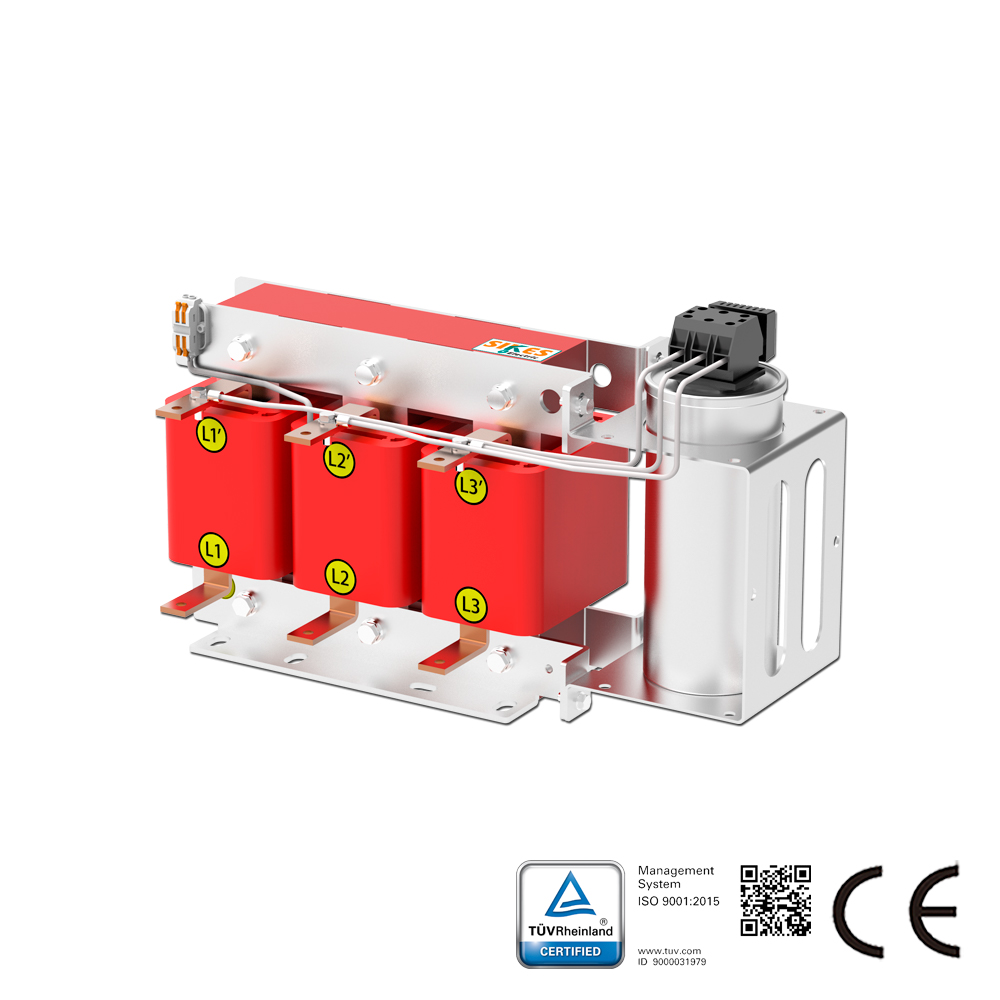

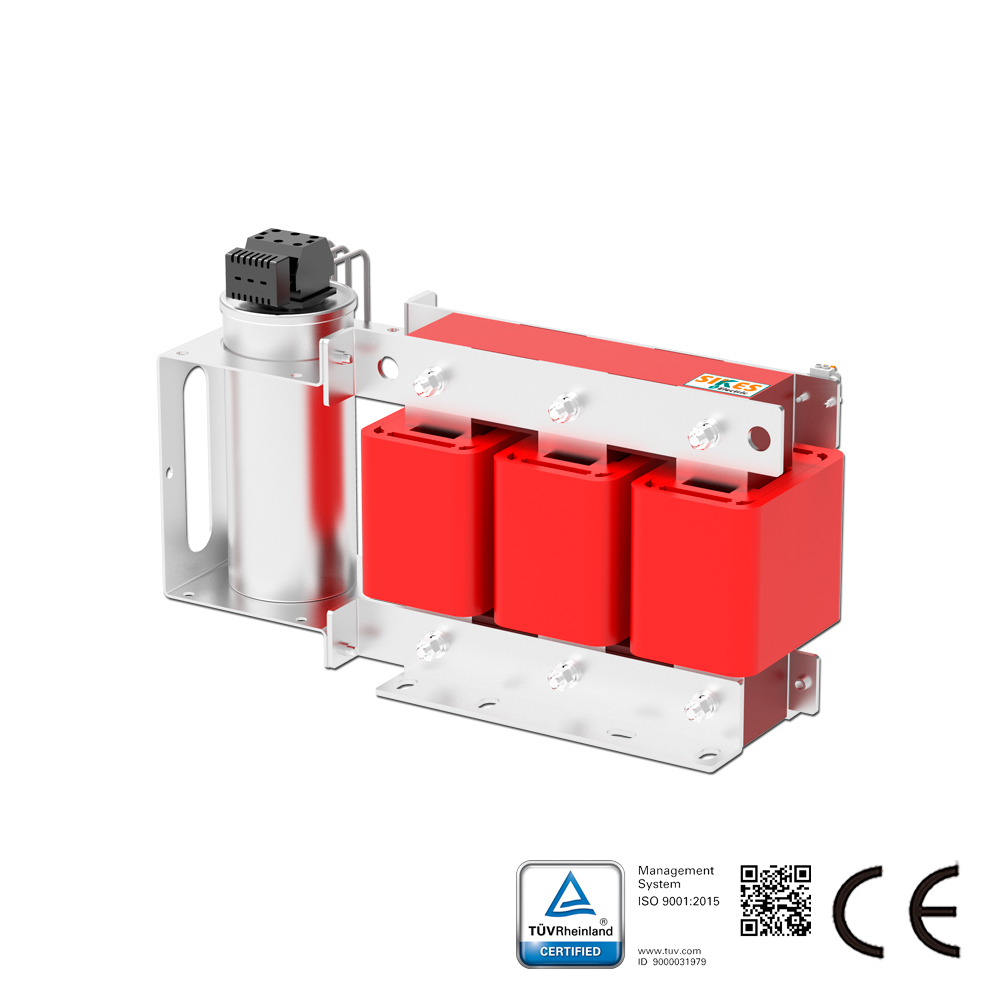

Filtre sinusoïdal, courant nominal 75 A, 230 V

Modèle : SKS-SF-0075-2A/05-A0

Description du filtre sinusoïdal : Les filtres sinusoïdaux de la série SF convertissent le signal de sortie MLI des variateurs de moteur en une onde sinusoïdale lisse avec un faible résidu ; Réduisent le phénomène de résonance causé par la capacité répartie et l’inductance du câble long (plus de 50 mètres) ; Éliminent la tension excessive du moteur causée par un dv/dt élevé, Réduisent le bruit du moteur par l’application du filtre ; Prolongent la durée de vie du moteur ; Protègent l’isolation du moteur ; Augmentent la distance de transmission ; Avec l’application de ce filtre, un moteur normal peut remplacer un moteur à fréquence variable. Caractéristiques du filtre sinusoïdal : Les filtres sinusoïdaux Sikes pour divers servomoteurs de systèmes VSD (en particulier p...

Demande de produit ou solution

Chat en direct

Partager sur :

Spécifications

Plage de courant nominal (A)	75
Plage de tension nominale (V)	230
Phase	3 phases
Fréquence de commutation	≥2 kHz

Détails du produit

Description du filtre sinusoïdal :

Les filtres sinusoïdaux de la série SF convertissent le signal de sortie MLI des variateurs de moteur en une onde sinusoïdale lisse avec un faible résidu ;
Réduisent le phénomène de résonance causé par la capacité répartie et l’inductance du câble long (plus de 50 mètres) ;
Éliminent la tension excessive du moteur causée par un dv/dt élevé,
Réduisent le bruit du moteur par l’application du filtre ;
Prolongent la durée de vie du moteur ;
Protègent l’isolation du moteur ;
Augmentent la distance de transmission ;
Avec l’application de ce filtre, un moteur normal peut remplacer un moteur à fréquence variable.

Caractéristiques du filtre sinusoïdal :

Les filtres sinusoïdaux Sikes pour divers servomoteurs de systèmes VSD (en particulier pour les onduleurs ou les alimentations à découpage) sont conçus pour modifier la tension de sortie MLI de l’onduleur et générer une tension quasi sinusoïdale.

Caractéristiques

Filtre sinusoïdal Données techniques:
Tension nominale : 3*250±10%
Fréquence moteur : 0-120 Hz ;
Fréquence de commutation : ≥ 4 kHz ;
Tension d’ondulation résiduelle : THDv < 5% Chute de tension au courant nominal : ≤ 10% (50 Hz) ; Longueur du câble moteur : jusqu'à 2000 m ; Mode de travail : continu pour installation intérieure Puissance d'entrée nominale du variateur moteur : de 3,7 kW à 630 kW ; Rendement : 98-99% à tension et puissance nominales Capacité de surcharge : 150% 60 s, 120% 60 min Tension d'essai : 2240 VCC, 2 s (ligne/ligne) ; 2720 VCC, 2 s (ligne/boîtier) Rigidité diélectrique : CA 4000 V / 5 mA / 60 s Résistance d'isolement : conducteur-bobinage, ≥ 100 MΩ (CC 1000 V) ; Catégorie climatique (IEC 60068-1) : 25/100/21 Protection : IP30 (IP40/IP54 sur demande), intérieur : IP20 Refroidissement : air forcé interne Type de charge : charge moteur typique ; transformateur élévateur standard ; autre charge linéaire ; Filtre sinusoïdal Normes techniques : Condensateurs : CEI EN 60831-1/2, IEC 831-1/2 Équipements : CEI EN 60439-1, IEC 439-1, IEC 60939

Applications

Applications des filtres sinusoïdaux :
Ventilateurs, convoyeurs, pompes
Installations CVC, compresseurs
Ascenseurs, grues, énergie éolienne, onduleurs, alimentations de secours
Entraînements de moteur avec câble long
Entraînements de moteur avec plusieurs moteurs en parallèle
Applications moyenne tension (installés en amont du transformateur élévateur)
