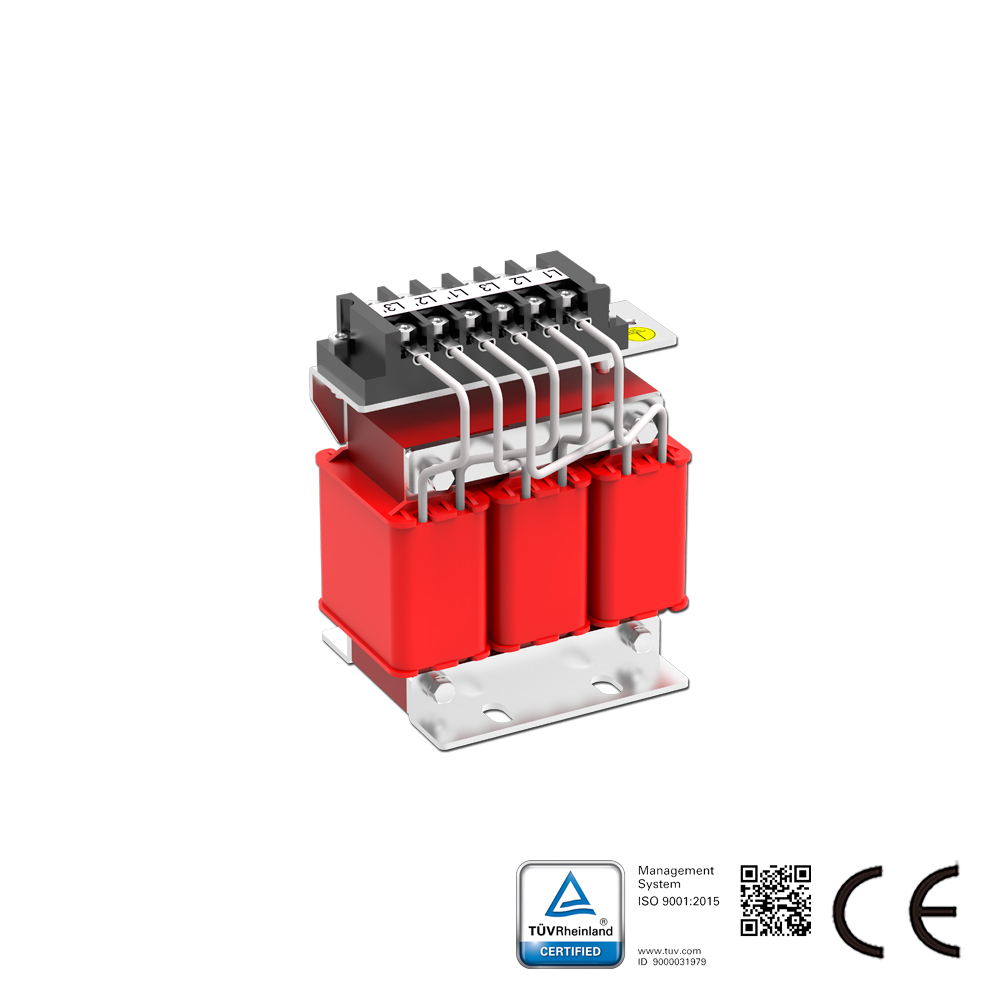

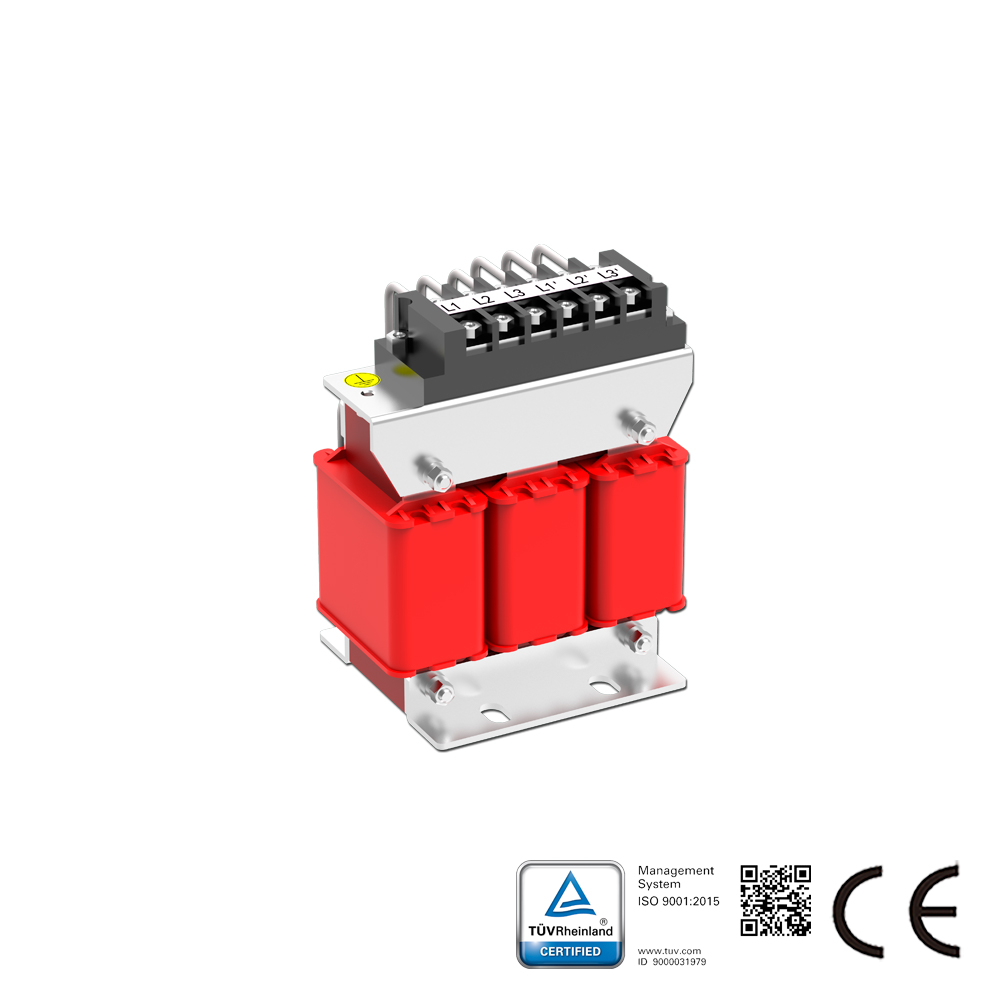

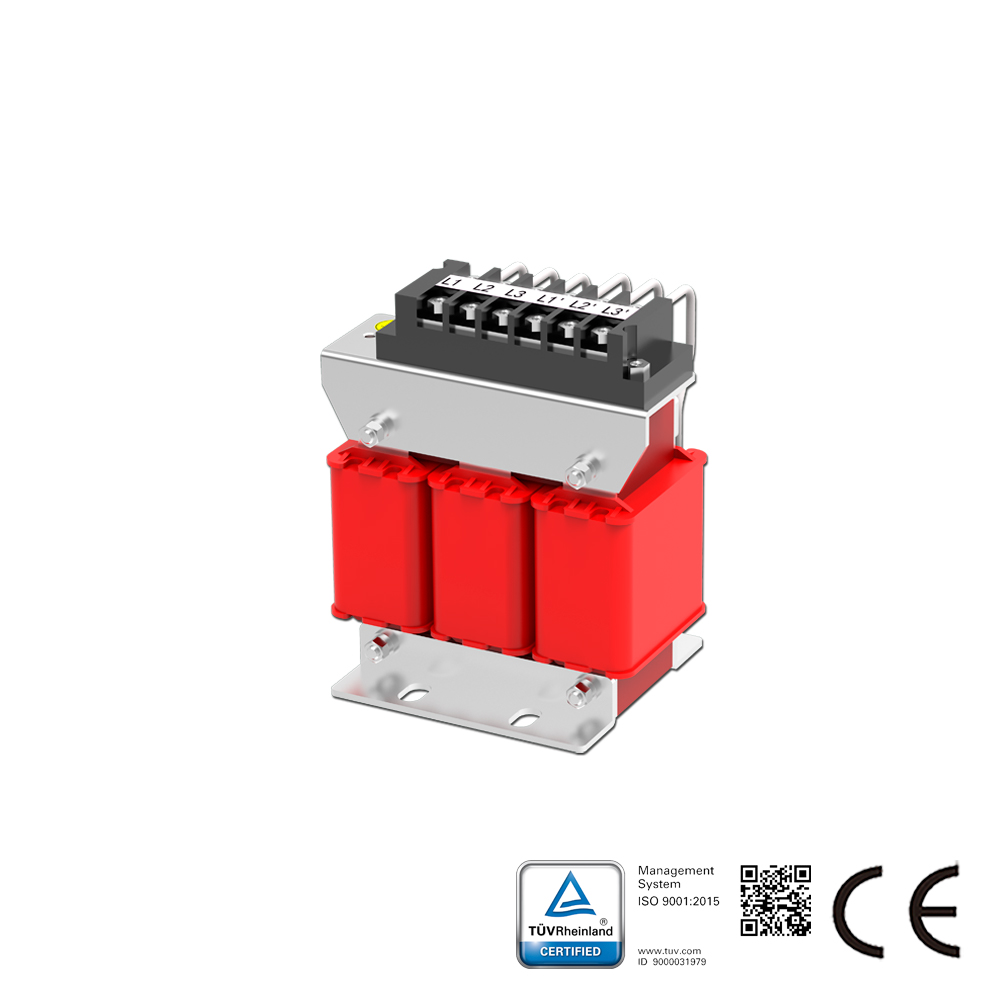

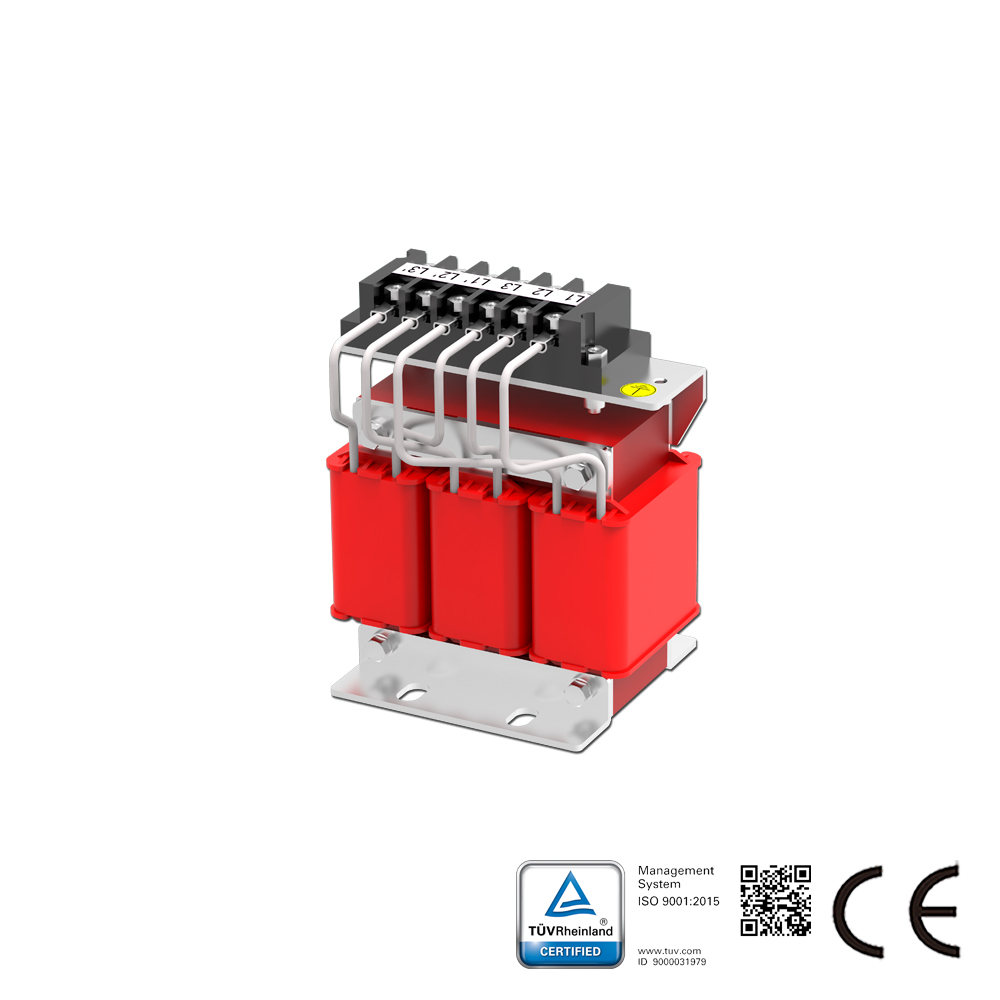

Description de la Réactance de Ligne :

Les réactances de ligne de la série SKS-ACL de Guangdong Sikes Electric Co., sont placées en série avec les équipements électriques pour introduire une impédance contrôlée spécifique dans le circuit alternatif. Cette série est appliquée côté entrée des variateurs de fréquence pour supprimer les surtensions transitoires, réduire les courants d’appel et de crête, améliorer le facteur de puissance réel, limiter les harmoniques du réseau et améliorer la forme d’onde du courant de sortie. La réactance de ligne CA est également appelée réactance d’entrée ou bobine d’inductance CA.

Caractéristiques des Matériaux de la Réactance de Ligne :
Choix de Matériau Flexible : Sélection de noyaux en acier au silicium, matériau magnétique ferrite ou amorphe selon la fréquence d’application ;
Propriétés Excellentes : Grâce à une structure de bobinage en feuilles, faible résistance en courant continu, forte résistance aux forces électromagnétiques, bonne capacité de surcharge de courte durée.
Performance Fiable : Utilisation de matériaux d’isolation classe F, garantissant des performances fiables dans des conditions de fonctionnement sévères.
Faible Bruit : Conçue avec une faible densité de flux magnétique, les réactances offrent une haute linéarité. Avec des tôles de surcharge puissantes, le bruit de la réactance est réduit.

Caractéristiques de cette série :
Puissance de service nominale : 380V/690V/1140V
Fréquence de service : 50/60Hz
Plage de courant : 5-1600A
Température ambiante de service : -25℃ à 50℃
Résistance diélectrique : Noyau-bobinage, AC 3000V/50Hz/5mA, sans dommage pendant 60s (test en usine)
Résistance d’isolement : Noyau-bobinage, DC 1000V, Résistance >100 MΩ
Bruit : Inférieur à 65 dB (mesuré à un point situé à 10 mètres horizontalement de la réactance)
Classe de protection : IP00
Classe d’isolation : F/H
Norme : GB 19212.1-2008, GB/T 1094.6-2011

Application du réacteur de ligne :
Pour variateur et moteur
