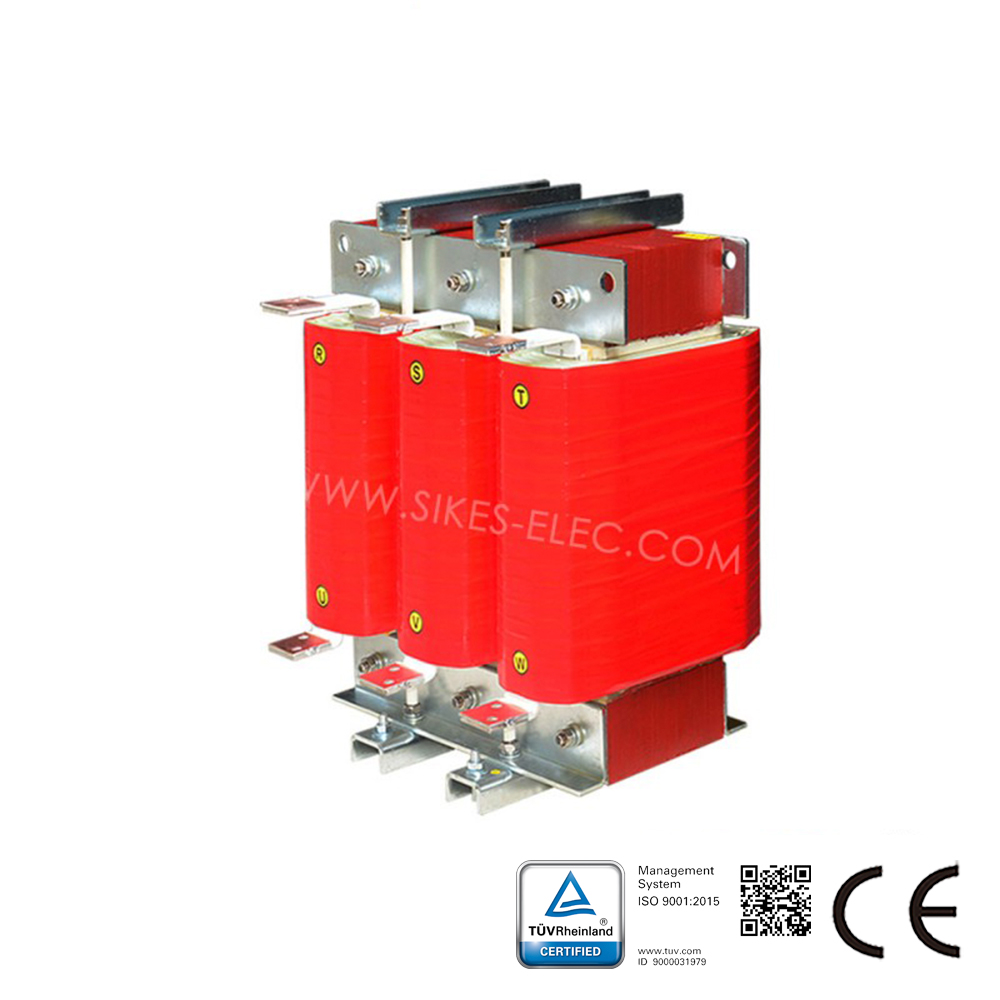

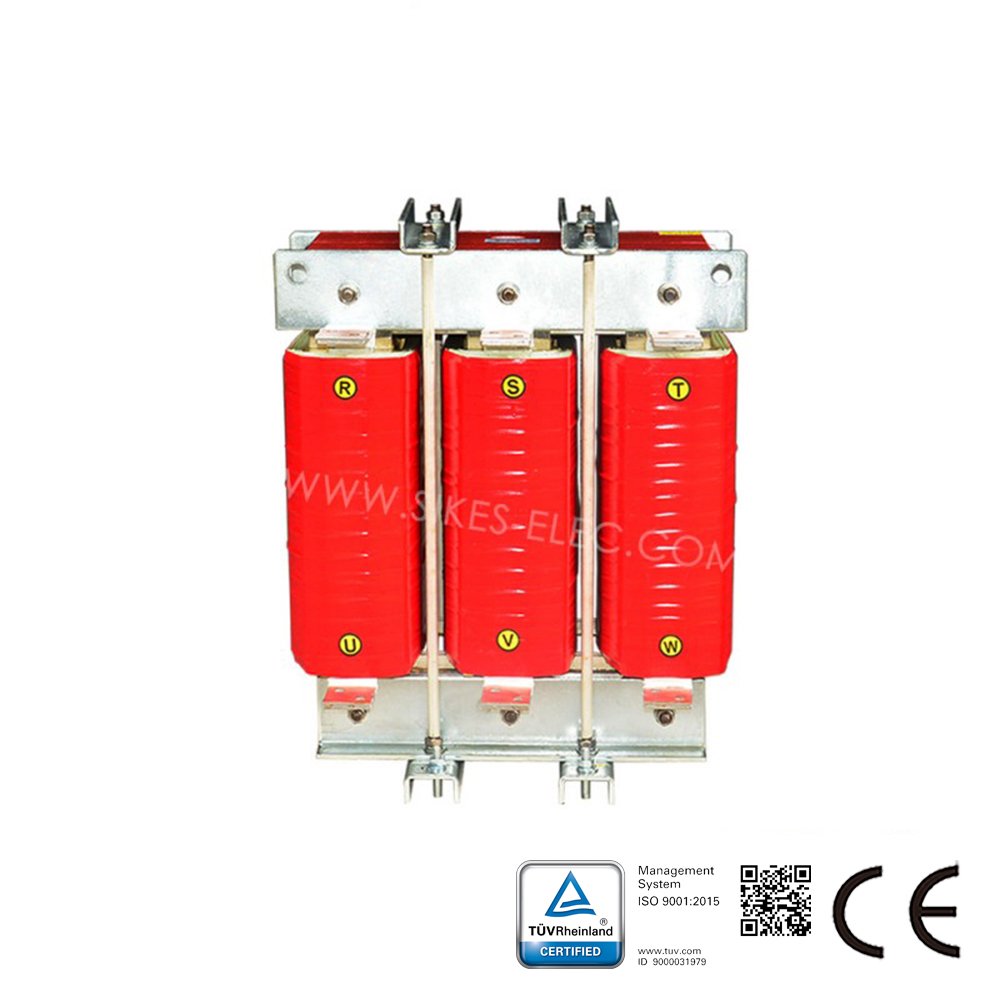

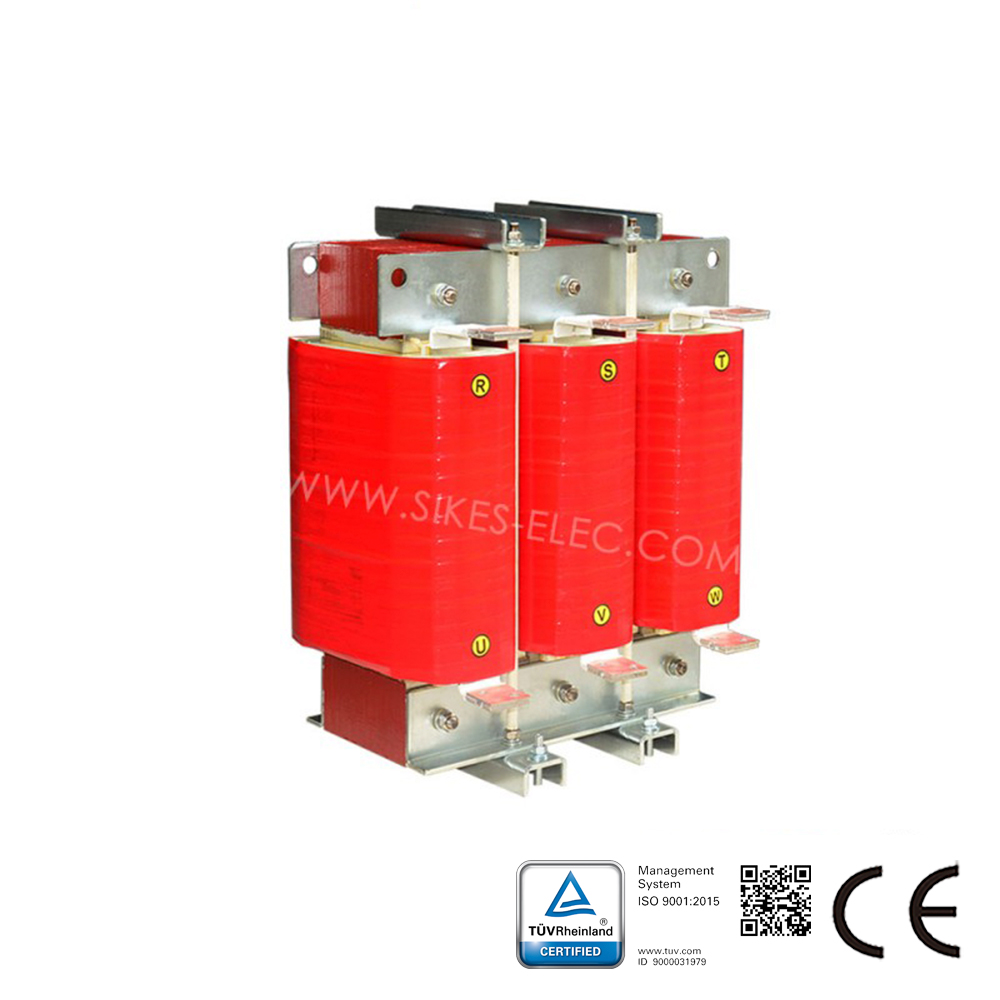

Description du réacteur de filtre :

Le réacteur de filtre, associé à des condensateurs, peut former un circuit harmonique pour réduire le courant harmonique dans le système, principalement les 3e, 5e, 7e, 11e, 13e harmoniques et les ordres supérieurs. Le réacteur de filtre peut être installé par connexion parallèle ou série.

Fonction du réacteur de filtrage :
Réacteur LCL pour redresseur PWM, fréquence porteuse : ≥2 kHz, fréquence de fonctionnement : 50 Hz, phase : 3.
Les harmoniques incluent les perturbations du variateur de fréquence (VFD) sur le réseau électrique, les harmoniques principales étant les rangs 3, 5, 7, 9, 11, 13, 15, 17 et 19 ; les harmoniques côté sortie sont principalement des harmoniques haute fréquence de 5 à 10 kHz.

Résistance d’isolement : enroulement-terre, vis de traversée du noyau-terre, 500 VCC, résistance d’isolement ≥ 100 MΩ ; bruit du réacteur : < 65 dB (à 1 mètre du réacteur). Protection : IP00 ; isolation : classe F/H ; norme : IEC289 ; GB10229-88 (eqv IEC289:1987).

Application du réacteur de filtrage :
Production d’énergie éolienne, photovoltaïque, variateurs de fréquence (VFD) et onduleurs (UPS).
