Le réacteur de filtre, associé à des condensateurs, peut former un circuit harmonique pour réduire le courant harmonique dans le système, principalement les 3e, 5e, 7e, 11e, 13e harmoniques et les ordres supérieurs. Le réacteur de filtre peut être installé par connexion parallèle ou série.
Fonction du réacteur de filtre :

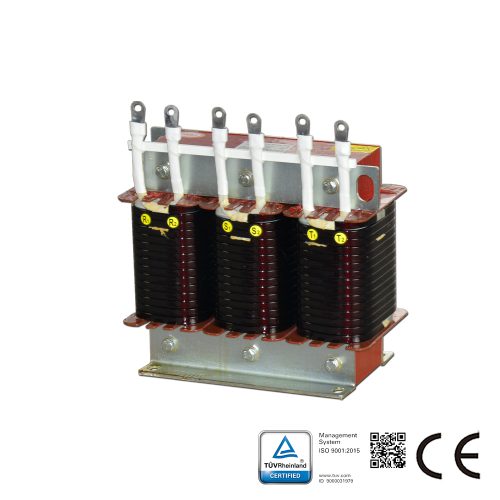

Réacteur LCL pour redresseur PWM, fréquence porteuse : ≥2 kHz, fréquence de travail : 50 Hz, phase : 3.
Les harmoniques contiennent les interférences du VFD sur le réseau électrique, harmoniques principales : 3, 5, 7, 9, 11, 13, 15, 17, 19, côté sortie principalement des harmoniques haute fréquence de 5 à 10 kHz.
Paramètre technique du réacteur de filtre :
Courant nominal : ≤5000 A ; Tension nominale : <1000 V ; Rigidité diélectrique : enroulement-terre 3000 VCA/50 Hz/60 s sans dommage.
Résistance d'isolement : enroulement-terre, vis transversale du noyau-terre 500 VCC, résistance d'isolement ≥100 MΩ ; Bruit du réacteur : <65 dB (à 1 mètre du réacteur).
Protection : IP00 ; Isolation : F/H, Norme : IEC289 ; GB10229-88 (équivalent à IEC289:1987).
Application du réacteur de filtrage :
Production d’énergie éolienne, photovoltaïque, variateurs de fréquence (VFD) et onduleurs (UPS).

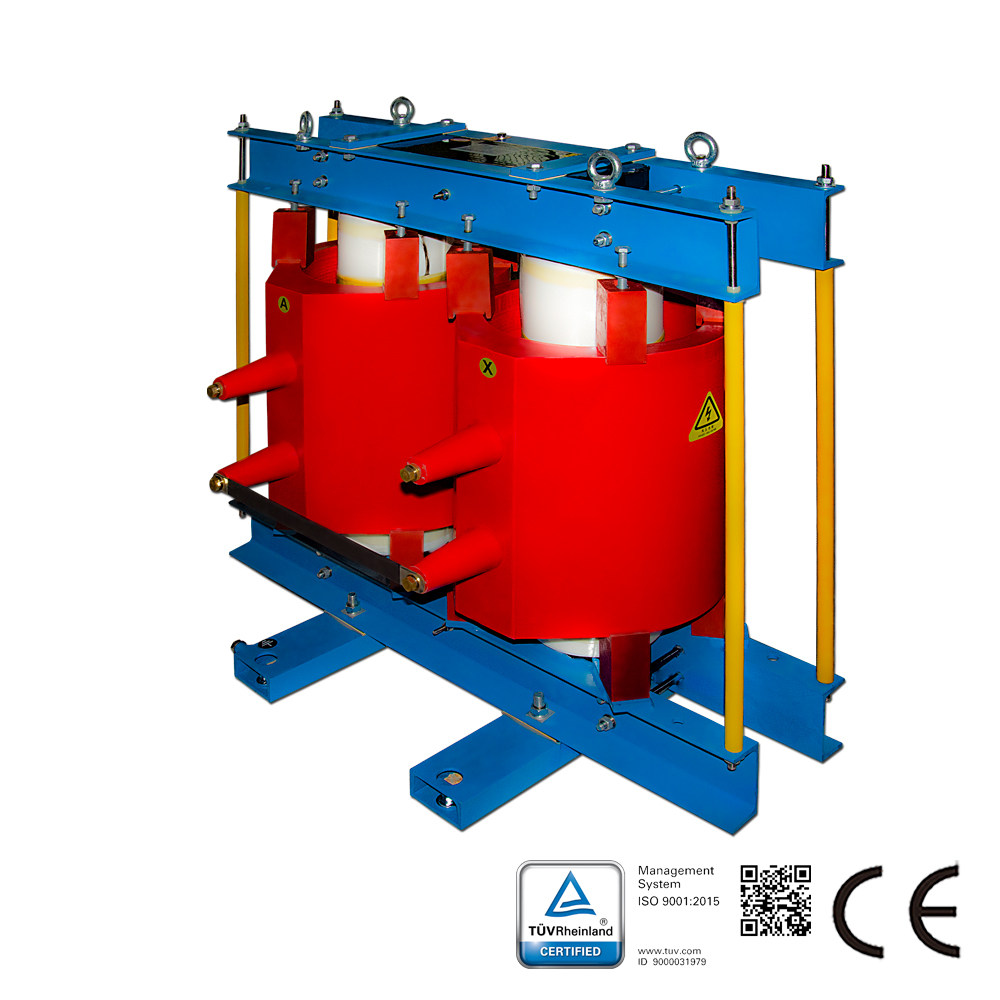

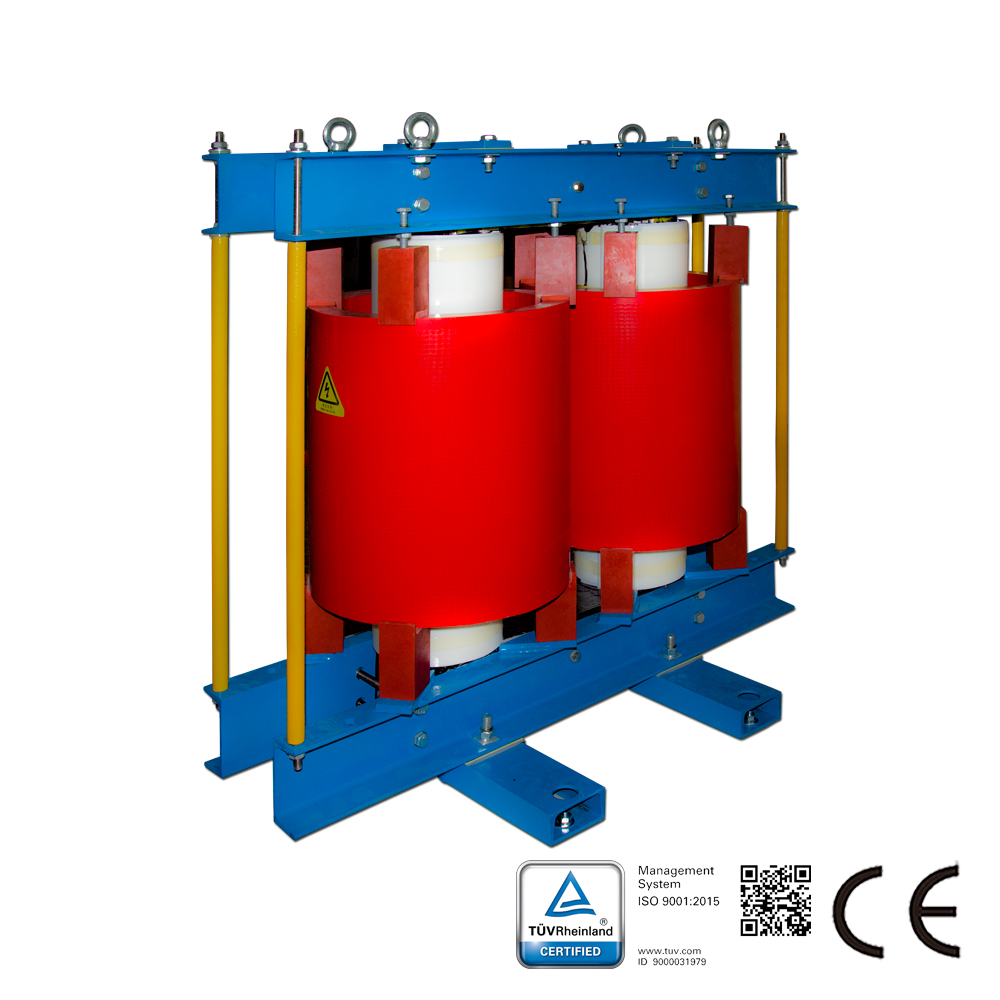

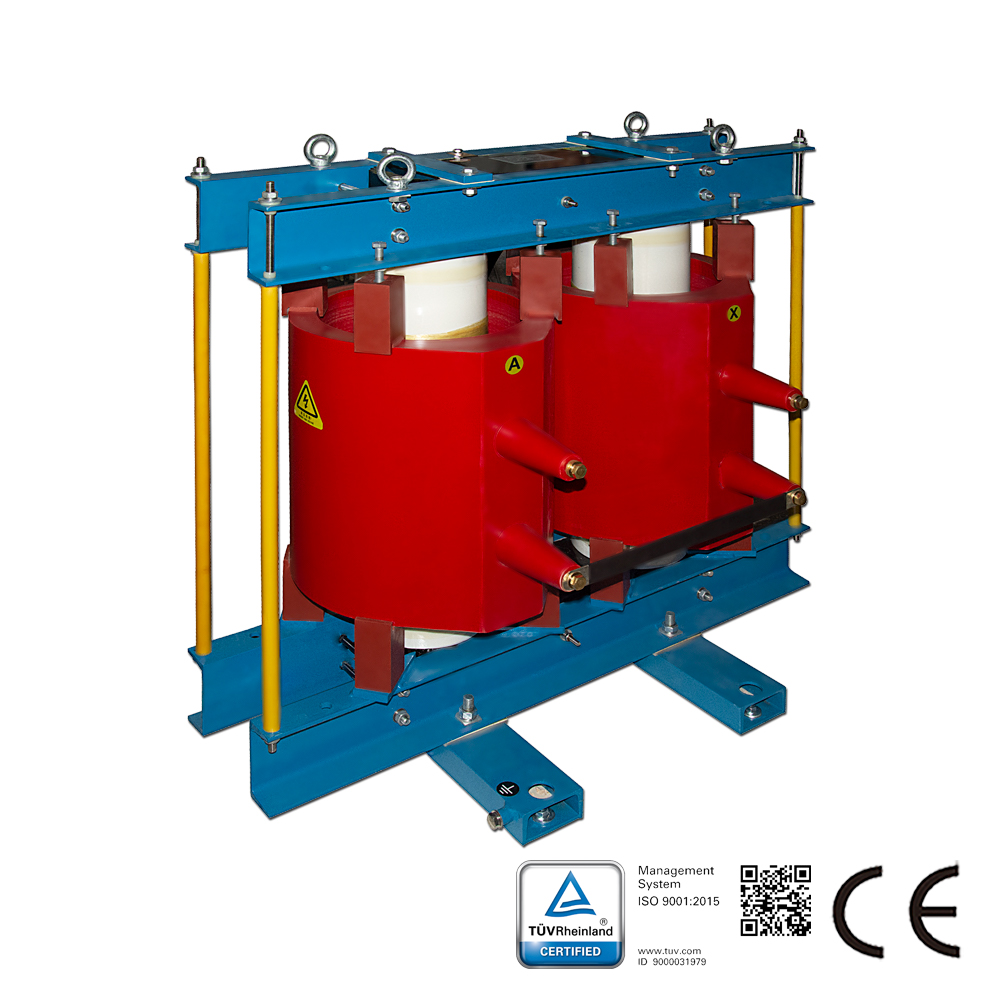

| AC/DC | AC |
| Valeur d’inductance (mH) | 68,97 |
| Indice de protection IP | IP00 |
| Tension nominale (V) | 27,5 kV |
| Phase | 3 phases |
| Courant nominal (A) | 33 |
