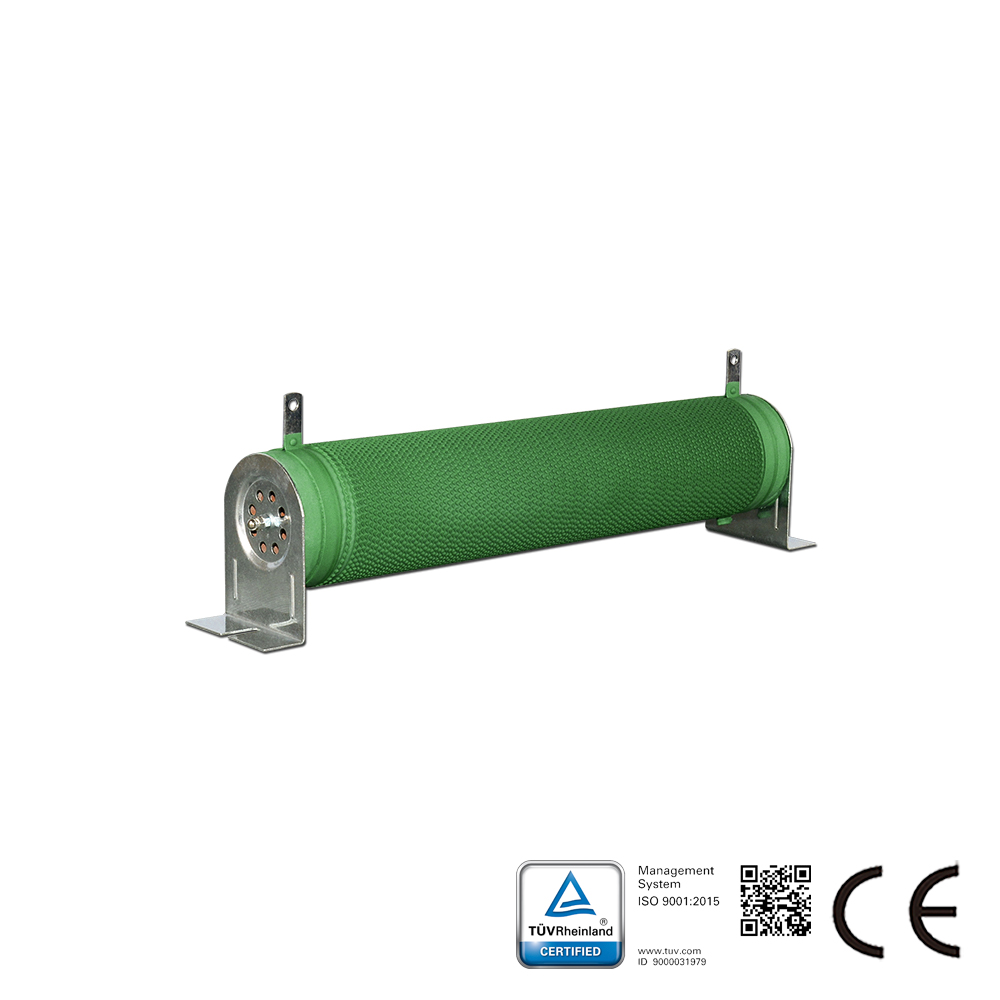

Description de la résistance de freinage bobinée :

Les résistances de freinage bobinées peuvent convenir à des applications robustes. Deux extensions de bornes sont fixées aux deux extrémités d’un tube en céramique, sur la surface duquel est enroulé un fil de résistance en alliage ondulé et appliqué un revêtement ignifuge et résistant aux hautes températures. Le tube en céramique peut servir à la fois de support pour le fil de résistance et de dissipateur thermique.

Principales caractéristiques de la résistance de freinage bobinée :
1. Stabilité élevée à long terme ;
2. Options de type non inductif ou inductif ;
3. Tension de service élevée (jusqu’à 1,2 kV) et puissance nominale élevée (jusqu’à 15 kW) ;
4. Bornes adaptées au soudage ou au raccordement par boulons.

Caractéristiques de cette série :
1. Puissance nominale : 50 W à 15 kW, basée sur une évaluation en air libre à 25 °C ;
2. Valeurs de résistance : de 1 Ω jusqu’à 10 kΩ (jusqu’à 100 kΩ sur demande) ;
3. Coefficients de température : 25, 50 et 100 ppm/°C, ou selon spécification ;
4. Température de fonctionnement : -55 °C à +225 °C ;
5. Résistance d’isolement : > 1 000 MΩ (500 V, 25 °C, 75 % d’humidité relative) ;
6. Rigidité diélectrique : > 3,0 kV, 50 Hz, 1 min (25 °C, 75 % d’humidité relative) ;
7. Indice de protection IP : IP00, IP20 ou selon spécification ;
8. Matériau de l’élément : OCR25AL5 / CrAlFe / CrNi / CuNi ;
9. Matériau des conducteurs : capuchons en laiton (bornes à cosse disponibles) ;
10. Encapsulation : revêtement conforme au silicone.

Applications de la résistance de freinage bobinée :
1. Essais de charge simulée, charge et décharge de condensateurs ;
2. Contrôle automatique, freinage par dissipation d’énergie des variateurs ;
3. Systèmes de grue, diverses applications en aciérie et applications de transport, mise à la terre du neutre ;
4. Filtrage, usage général des machines électriques, disponible via distribution.
