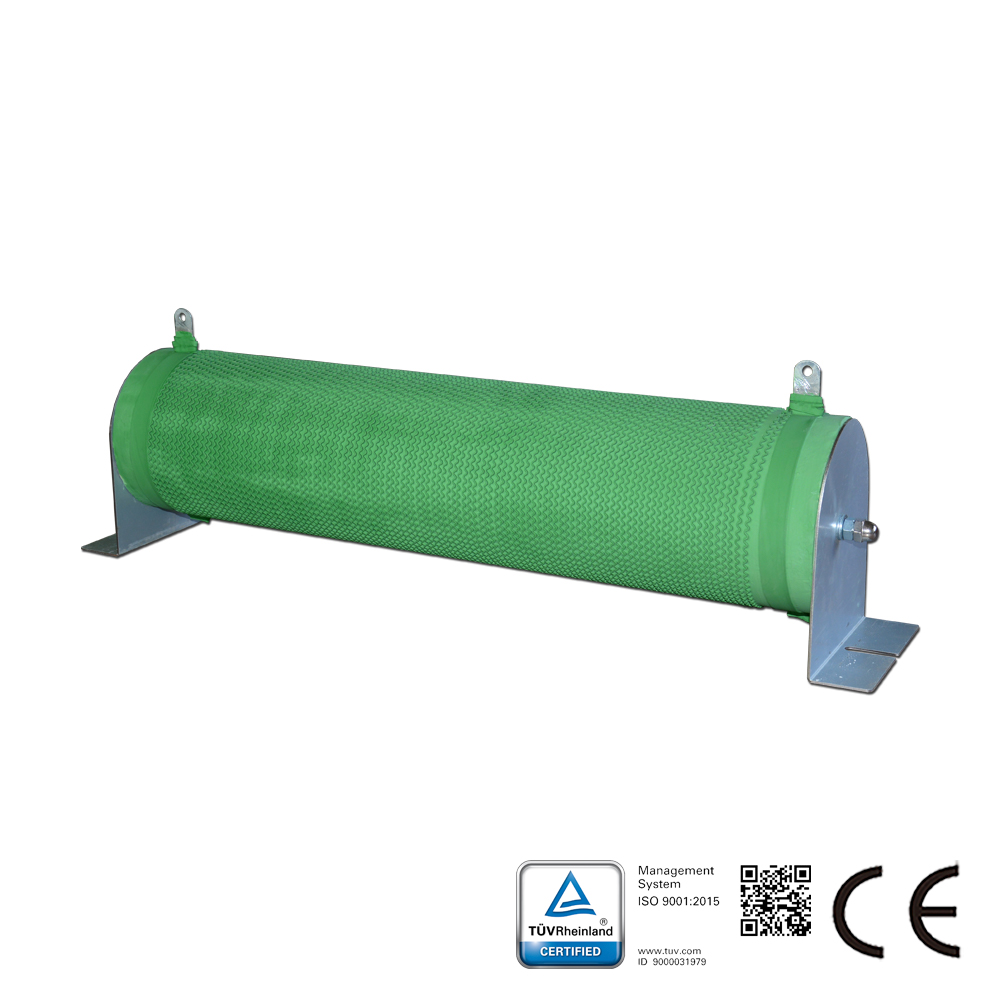

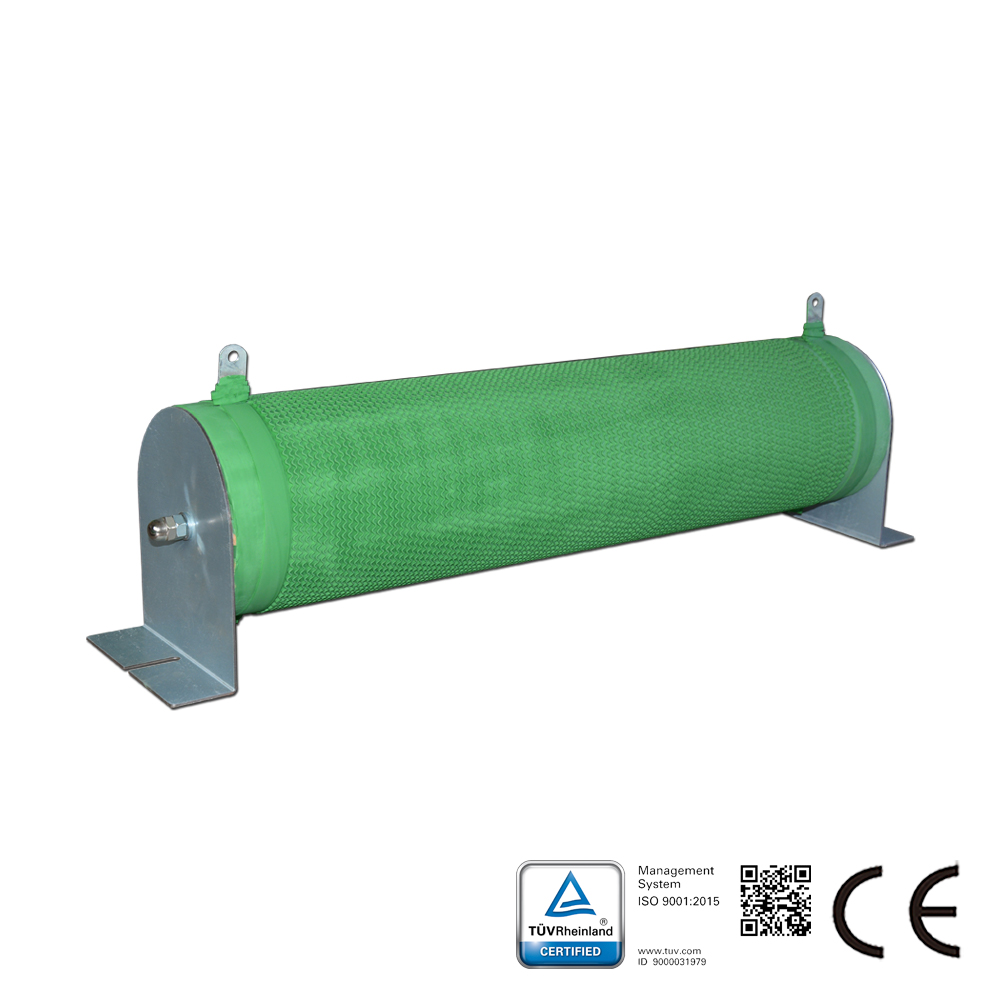

Description de la résistance de freinage bobinée :

Les résistances de freinage bobinées peuvent convenir à des applications robustes. Deux extensions de bornes sont fixées aux deux extrémités d’un tube en céramique, sur la surface duquel est enroulé un fil de résistance en alliage ondulé et appliqué un revêtement ignifuge et résistant aux hautes températures. Le tube en céramique peut fonctionner à la fois comme squelette du fil de résistance et comme dissipateur thermique.

Caractéristiques principales de la résistance de freinage bobinée :
1. Haute stabilité à long terme ;
2. Options de type non inductif ou inductif ;
3. Tension de fonctionnement élevée (jusqu’à 1,2 kV) et puissance nominale élevée (jusqu’à 15 kW) ;
4. Bornes adaptées au soudage ou au raccordement par boulons.

Caractéristiques de cette série :
1. Puissance nominale : 50 W à 15 kW, basée sur une évaluation en air libre à 25 °C ;
2. Valeurs de résistance : de 1 Ω jusqu’à 10 kΩ (jusqu’à 100 kΩ sur demande) ;
3. Coefficients de température : 25, 50 et 100 ppm/°C, ou selon spécification ;
4. Température de fonctionnement : -55 °C à +225 °C ;
5. Résistance d’isolement : > 1000 MΩ (500 V, 25 °C, 75 % d’humidité relative) ;
6. Rigidité diélectrique : > 3,0 kV, 50 Hz, 1 min (25 °C, 75 % d’humidité relative) ;
7. Indice de protection IP : IP00, IP20 ou selon spécification ;
8. Matériau de l’élément : OCR25AL5 / CrAlFe / CrNi / CuNi ;
9. Matériau des sorties : capuchons en laiton (bornes à cosse disponibles) ;
10. Encapsulation : revêtement conforme en silicone.

Application de la résistance de freinage bobinée :
1. Essais de charge simulée, charge et décharge de condensateurs ;
2. Contrôle automatique, freinage par dissipation d’énergie des variateurs de fréquence ;
3. Systèmes de ponts roulants, diverses applications sidérurgiques et de transport, mise à la terre du neutre ;
4. Filtrage, usage général des machines électriques, disponible via distribution.
