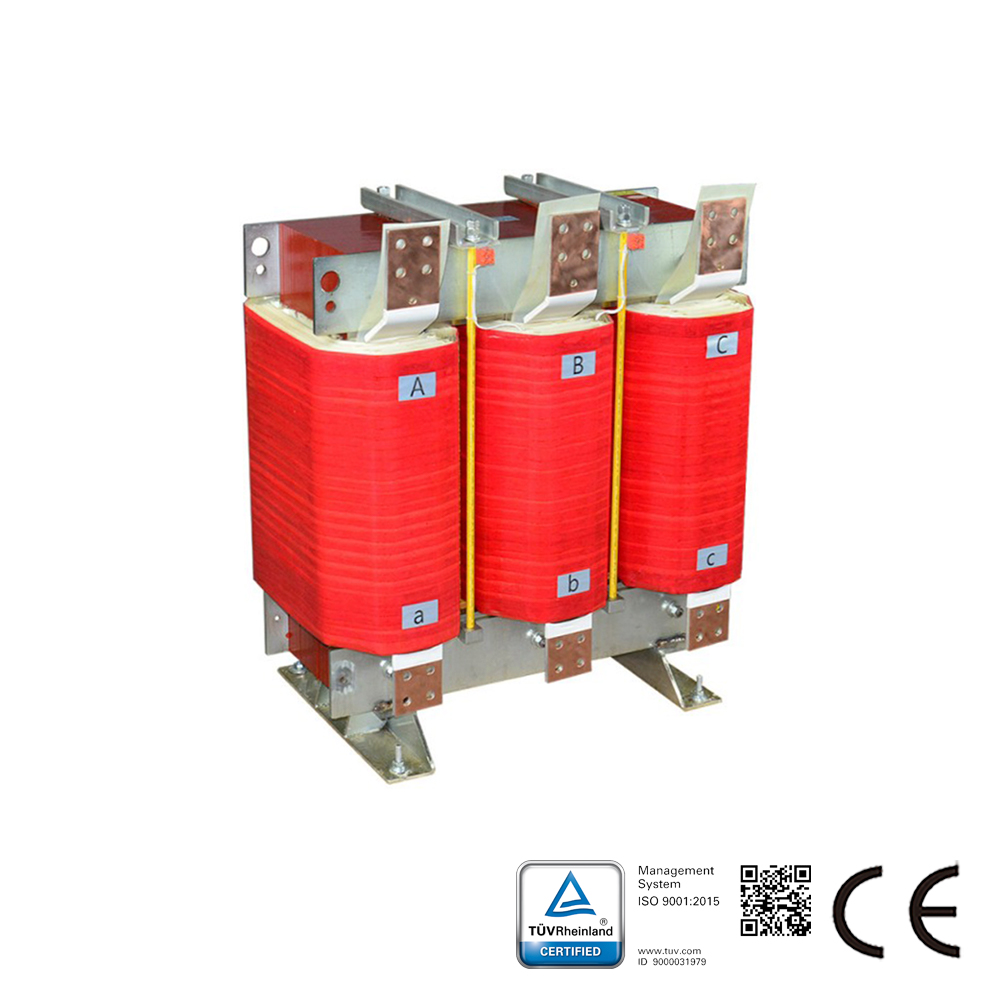

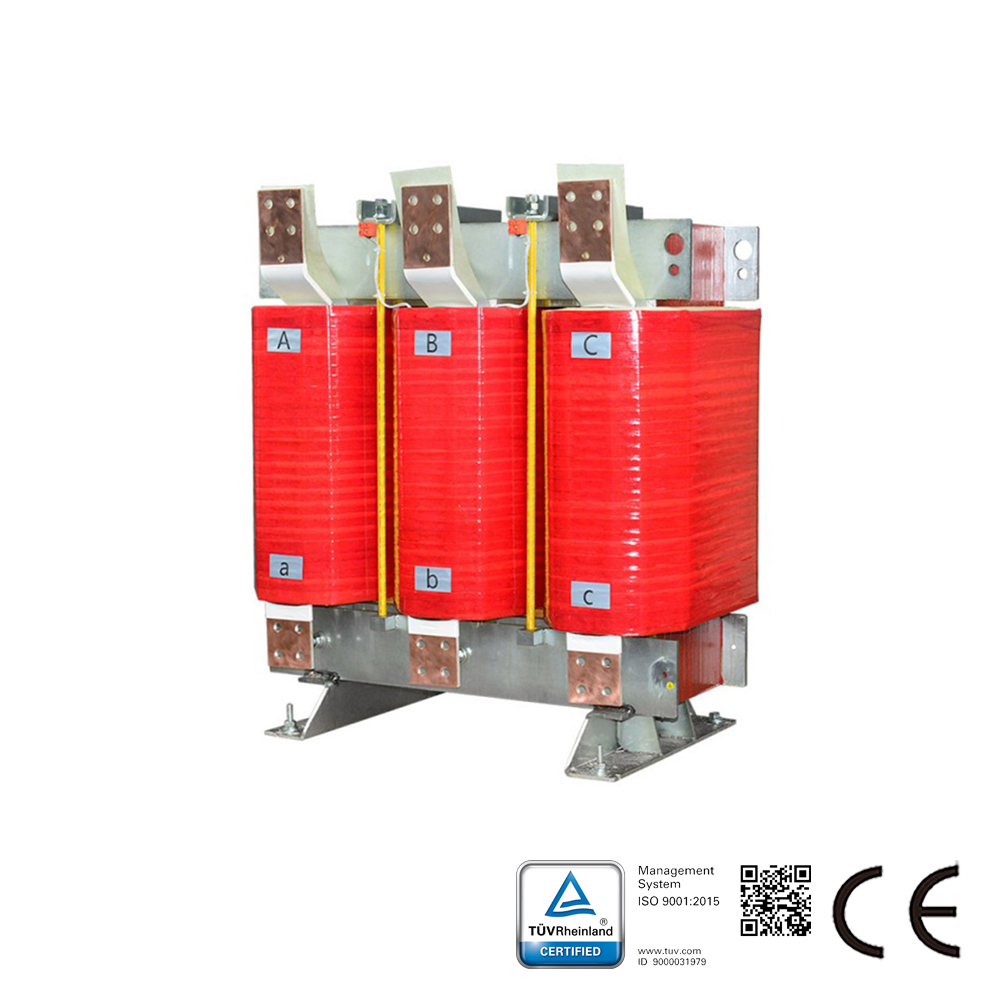

Description du réacteur de charge :

Les réacteurs de charge de la série SKS-HOCL sont placés en série avec les équipements électriques pour introduire une impédance contrôlée spécifique dans le circuit CA. Cette série est appliquée du côté sortie du variateur CA pour supprimer la surtension, réduire le courant d’appel et de crête, améliorer le facteur de puissance réel, atténuer les harmoniques du réseau et améliorer la forme d’onde du courant de sortie. Le réacteur de ligne est également connu sous le nom de réacteur de sortie.

Caractéristiques matérielles du réacteur de charge :
Choix flexible du matériau : Sélection d’acier au silicium, de matériau magnétique en ferrite du noyau amorphe en fonction de la fréquence d’application ;
Propriétés excellentes : Grâce à la structure d’enroulement en feuille, faible résistance CC, forte résistance à la force électromagnétique, bonne capacité de surcharge en peu de temps ;
Performances fiables : Des matériaux d’isolation de classe F sont utilisés, ce qui garantit que les produits maintiennent des performances fiables dans des conditions de travail difficiles ;
Faible bruit : Conçu avec une faible densité de flux magnétique, les réacteurs à haute linéarité. Avec des feuilles de surcharge puissantes, le bruit du réacteur est faible.

Caractéristiques de cette série :
Puissance de fonctionnement nominale : 380V/690V/1140V
Fréquence de fonctionnement : 50/60Hz
Plage de courant : 5-1600A
Température ambiante de fonctionnement : -25°C-50°C
Rigidité diélectrique : Noyau-enroulement, CA 3000V/50Hz/5mA/sans dommage en 60s (test en usine)
Résistance d’isolement : Noyau-enroulement, CC 1000V, résistance >100 MOhm
Bruit : Moins de 65dB (mesuré à 10 mètres du réacteur horizontalement)
Classe de protection : IP00
Classe d’isolation : F/H
Norme : GB 19212.1-2008, GB/T1094.6-2011

Application du réacteur de charge：
Pour onduleur et moteur
