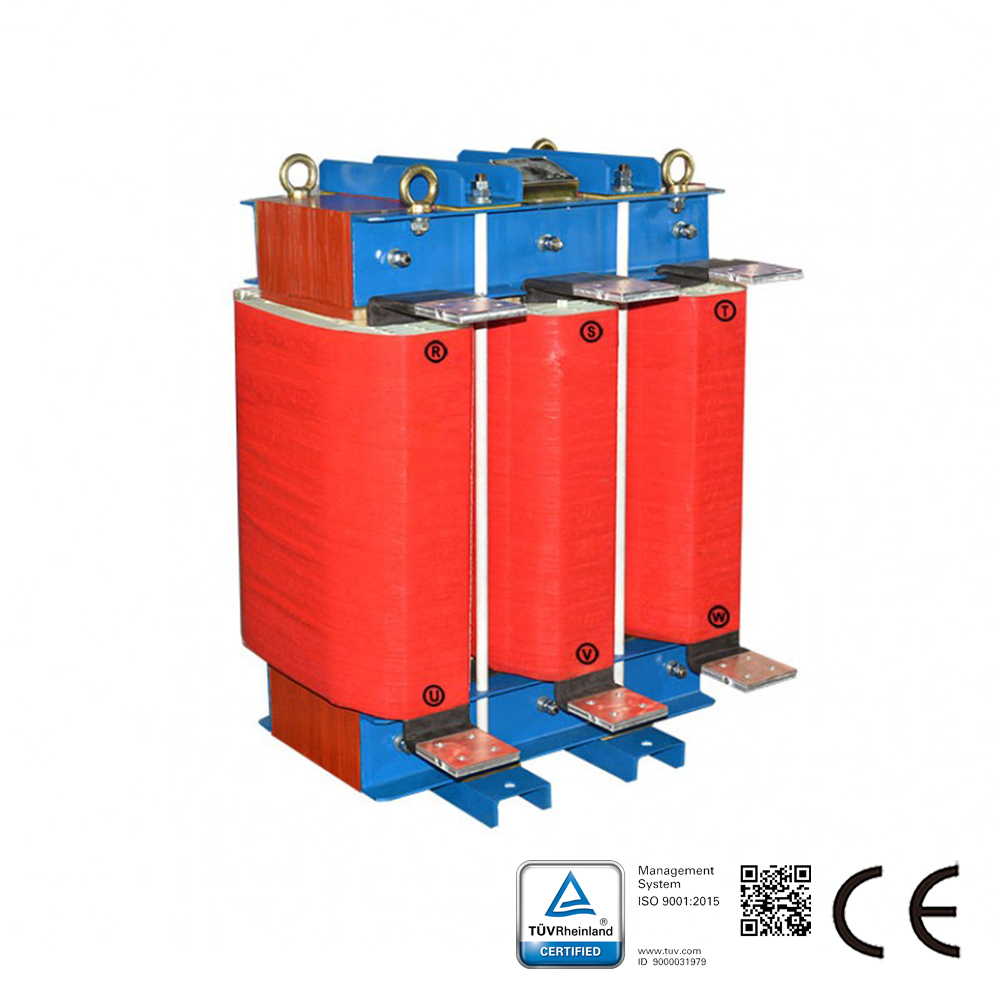

Le réacteur de charge est conçu pour tester le variateur de fréquence.

Caractéristiques de la réactance de charge triphasée :
Les enroulements adoptent une structure de bobinage en feuille, qui présente une faible résistance en courant continu, une forte tenue aux courts-circuits et une capacité de surcharge de courte durée ;
L’utilisation de matériaux d’isolation composites de classe F ou H permet au produit de maintenir des performances fiables dans des conditions de service sévères ;
La réactance a une faible densité de flux magnétique, une bonne linéarité, une forte capacité de surcharge et un faible niveau sonore ;
Le noyau utilise de l’acier au silicium à grains orientés laminé à froid à faibles pertes, la réactance a de faibles pertes, un rendement élevé et une faible élévation de température.

Paramètres de la réactance de charge :
Puissance nominale : 0,55 kvar – 1000 kvar
Plage de tension : 380–460 V
Valeur d’inductance : 0,49–20,0 mH
Mode de fonctionnement : travail de courte durée ou travail de longue durée (pendant deux heures ou plus au courant nominal)
Erreur de valeur d’inductance : ±10 %, courant d’entrée UVW, RST en court-circuit.
Type de phase : triphasé
Fréquence : 50–60 Hz
Mode de refroidissement : AN/AF
Classe d’isolation : F/H
Altitude : 1000 m, la valeur de la fréquence de fonctionnement diminue en conséquence au-dessus de 1000 m.
Plage de température : -25°C à 45°C.
Température de stockage : -40°C à 70°C
Humidité de fonctionnement : relative 10 %–90 %
Antipollution : classe 3
Degré de résistance au brouillard salin : salinité 0,1 mg/m³
Norme : self de choc IEC289:1987, self de choc GB10229-88 (eqv IEC289:1987), self de choc JB9644-1999 pour transmission électrique à semi-conducteurs
