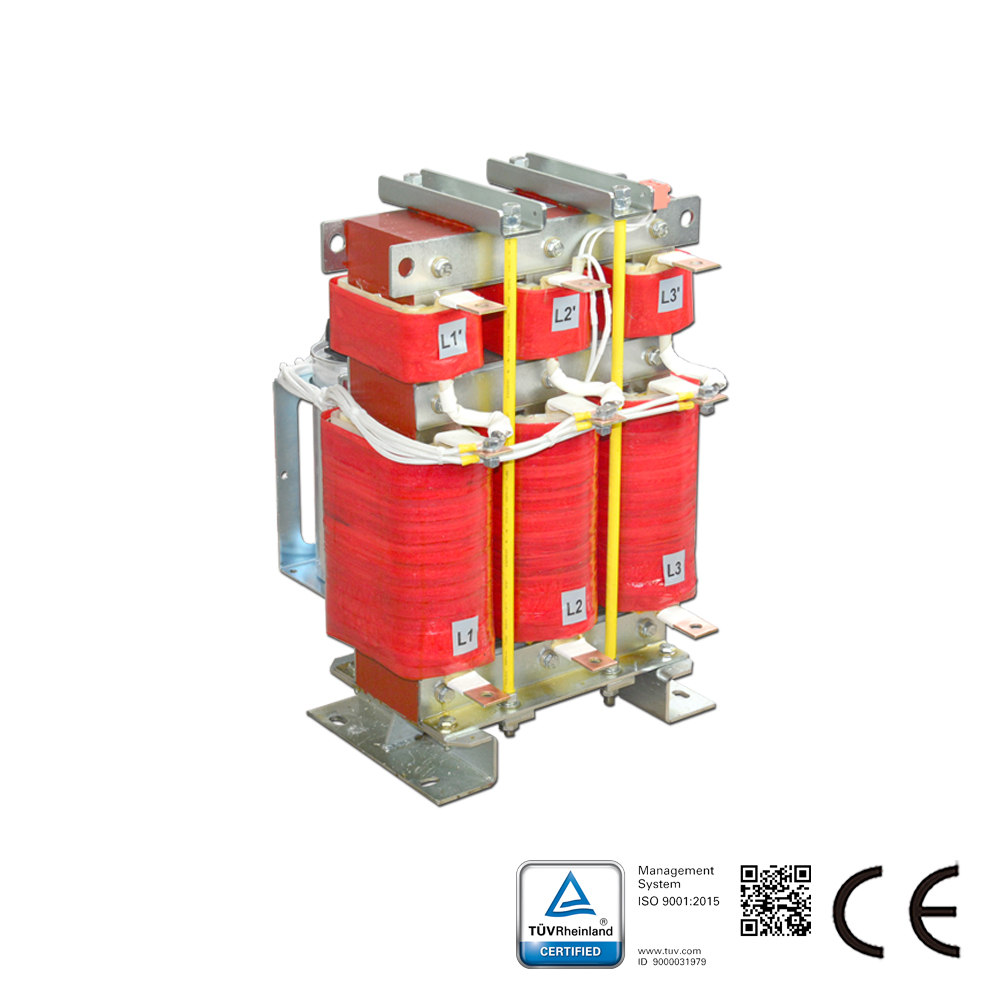

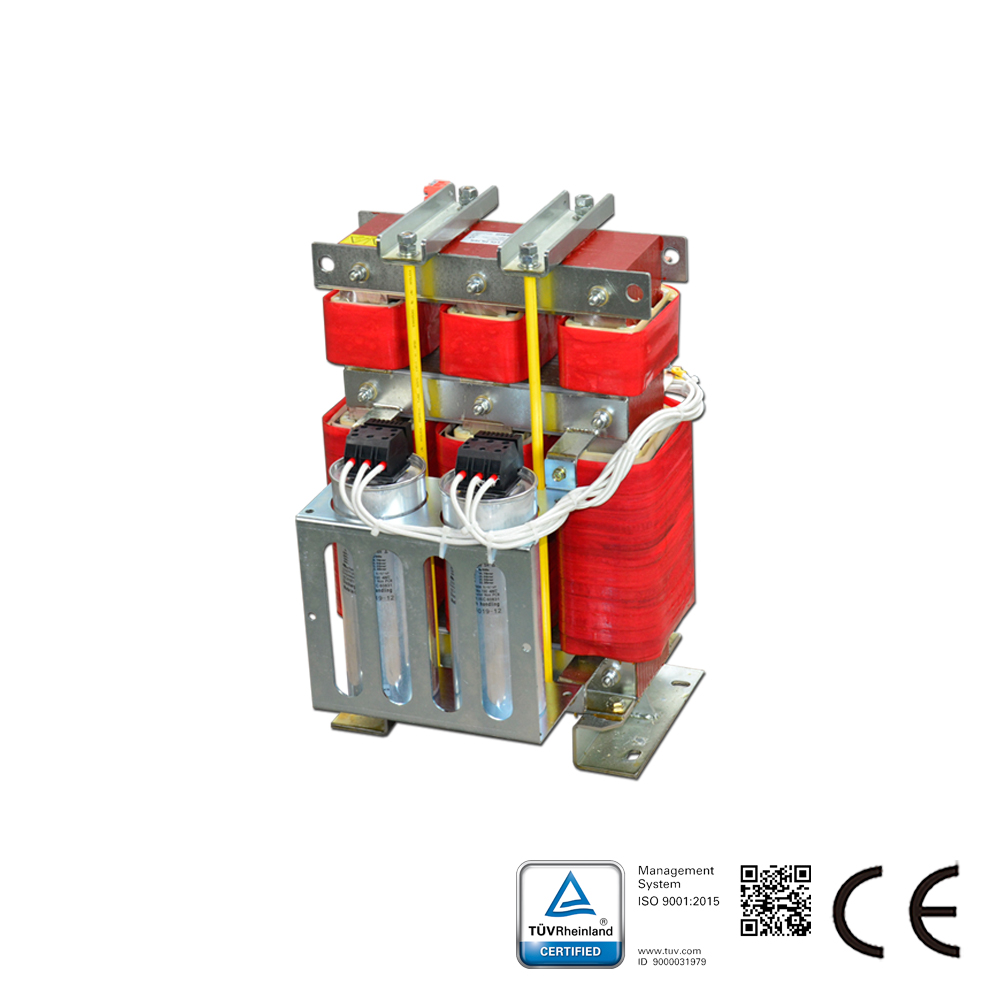

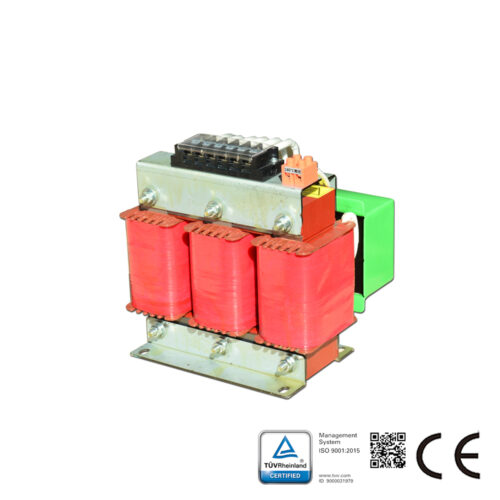

Description du filtre LCL :

Le filtre LCL est conçu pour résoudre le problème de tension harmonique lors du raccordement au réseau, en convertissant la forme d’onde de tension PWM en une onde sinusoïdale pure, en réduisant la distorsion sur le réseau électrique et en garantissant le bon fonctionnement de l’ensemble du système. Le filtre LCL limite également les harmoniques de courant.

Caractéristiques du filtre LCL :
Amélioration de la qualité de l’énergie pour le convertisseur actif d’injection (AIC)
Atténuation élevée de la fréquence d’impulsion côté réseau
Résistances d’amortissement intégrées pour supprimer les oscillations de courant
Degré de protection : IP00
Modifications possibles selon les exigences spécifiques du client
Conception conforme à la certification CE

Données techniques et conditions de mesure du filtre LCL :
Tension nominale : 400 V CA (50/60 Hz)
Courant nominal : Référence à une température nominale de 50 °C1)
Tension d’essai : 2240 V CC, 2 s (ligne/ligne), 2720 V CC, 2 s (lignes/boîtier)
Capacité de surcharge : 1,5 x courant nominal pendant 3 min par heure
Fréquence porteuse du convertisseur actif d’injection (AIC)/variateur de fréquence : 2 kHz … 8 kHz
Fréquence moteur : 0 Hz … 100 Hz
Longueur du câble moteur : inférieure à 150 m
Bruit : environ 72 dB
Catégorie climatique (IEC 60068-1) : 25/100/21

Bornes :
Borniers à sécurité digitale (16 A à 66 A)
Jeux de barres pour réactances AIC et réactances de ligne (100 A à 400 A)

Application du filtre LCL :
Convertisseur actif d’entrée (AIC), variateur de fréquence à quatre quadrants, applications photovoltaïques et autres applications d’énergies renouvelables nécessitant des convertisseurs de type réseau.
