Description du produit :

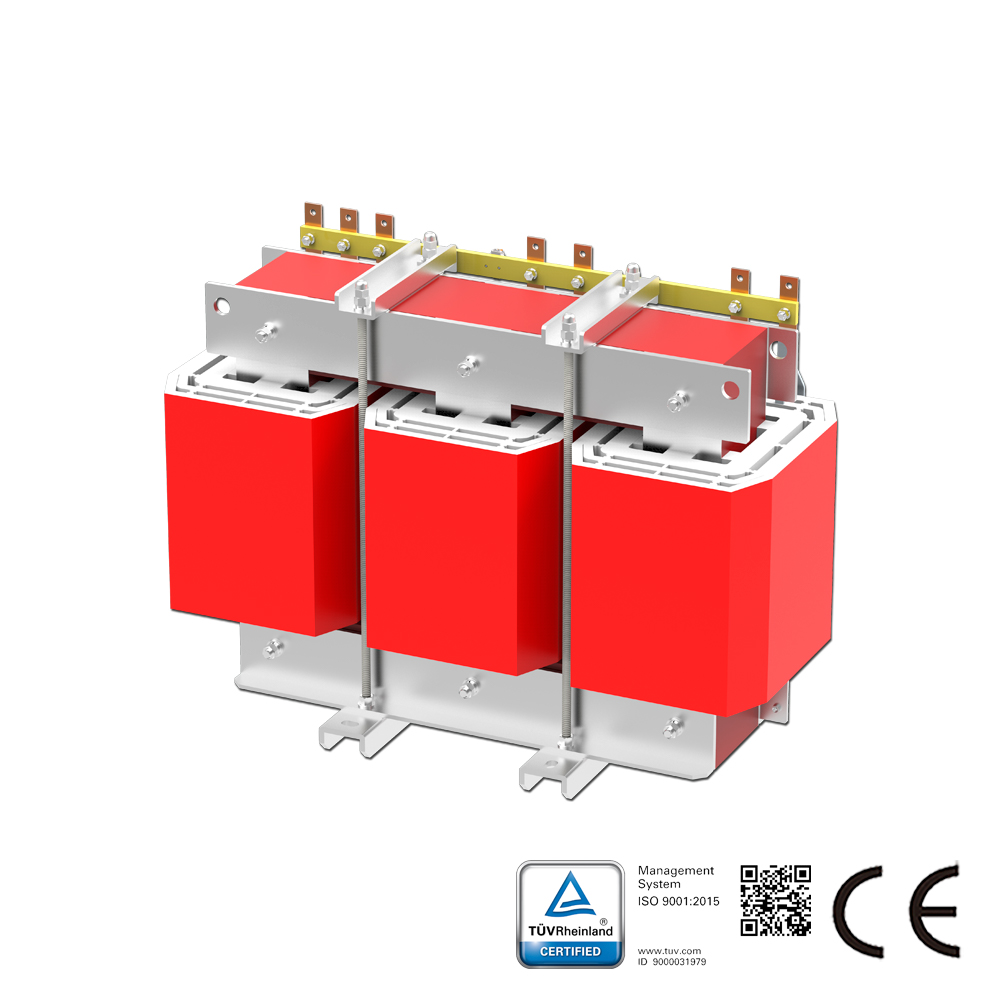

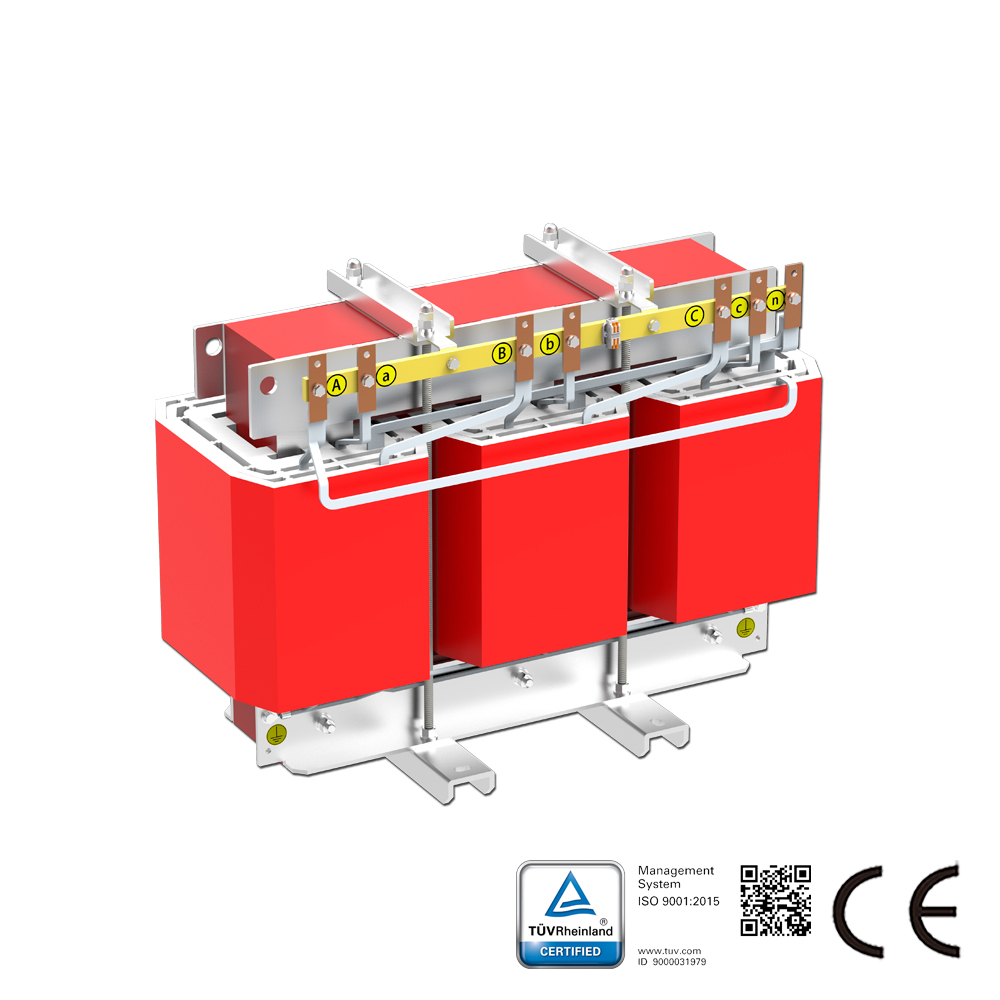

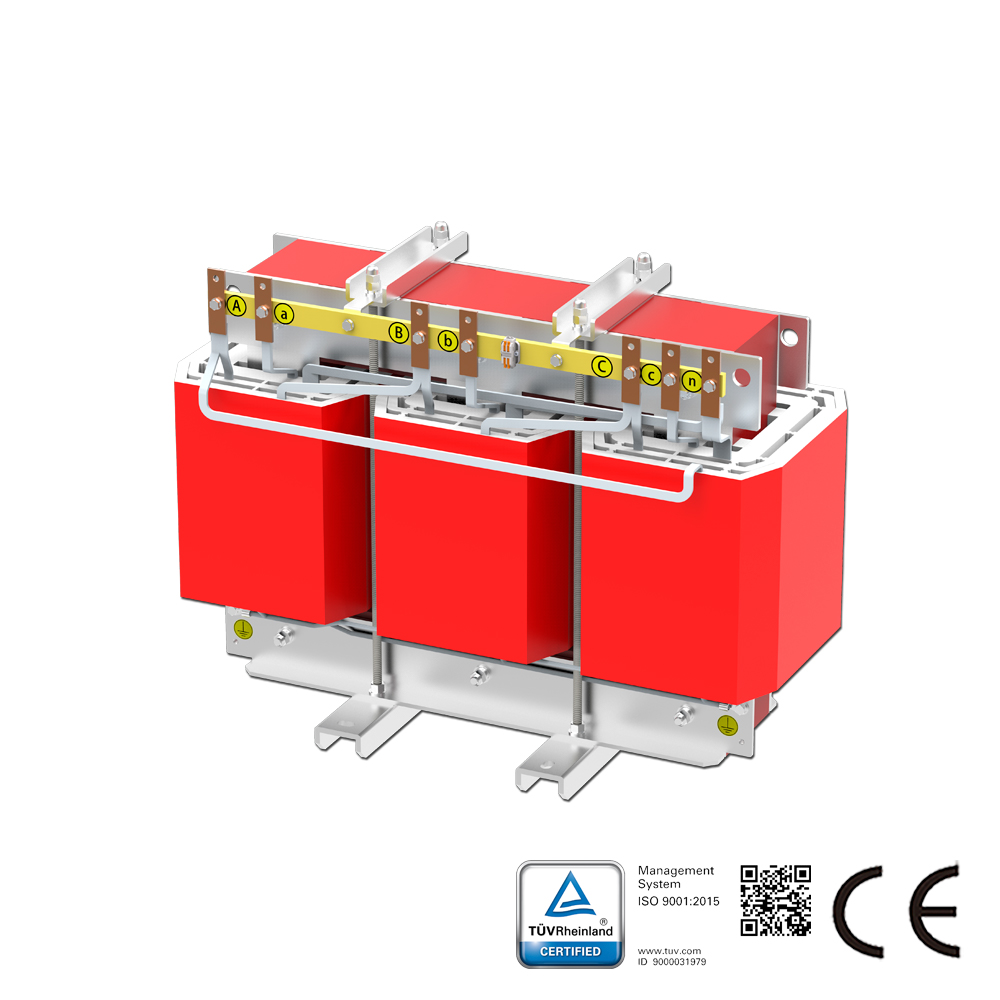

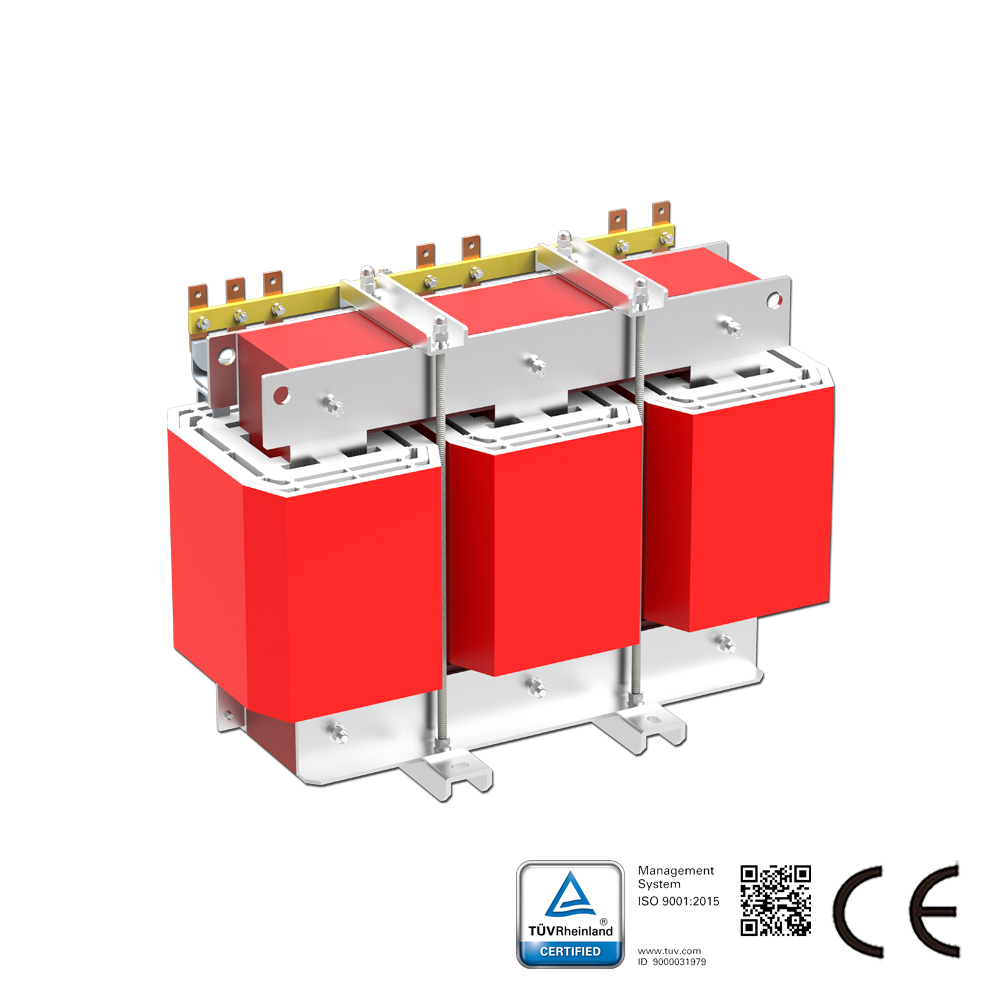

Le transformateur d’isolement triphasé à facteur K13 est un transformateur d’isolement triphasé de type sec, spécialement conçu pour les charges non linéaires à forte teneur harmonique. Son noyau est dimensionné avec un facteur K=13, lui permettant de supporter l’échauffement supplémentaire généré par les courants harmoniques et d’assurer un fonctionnement stable dans des conditions harmoniques élevées. Adapté aux scénarios harmoniques moyens à élevés (THDi ≤ environ 60 %), il accepte 70 % à 90 % de charges non linéaires (ex. : centres de données, onduleurs, variateurs de fréquence).

Fonction principale : N’élimine pas les harmoniques, mais contrôle l’échauffement harmonique grâce à une conception spéciale, évite la surchauffe des enroulements et prolonge la durée de vie.

Paramètres de base :

Puissance nominale : 10 kVA ~ 1000 kVA
Tension d’entrée : Triphasée 380 V-690 V (±10 %)
Tension de sortie : Triphasée 380 V-690 V (±10 %)
Fréquence : 50/60 Hz
Couplage : Dyn11
Mode de refroidissement : AN (refroidissement naturel par air) / AF (refroidissement forcé par air)
Classe d’isolation : Classe F (155 °C), Classe H (180 °C)
Indice de protection : IP00 / IP20 / IP54
Normes : IEC 60076-11, UL 5085, GB 6450

Principales caractéristiques de conception (différenciation par rapport aux transformateurs standard)

Conception des enroulements :
Utilisation de conducteurs classés au-dessus de 180 °C pour résister à l’effet de peau et à l’échauffement harmonique
Section de conducteur augmentée et processus de bobinage optimisé pour réduire les pertes harmoniques supplémentaires
Capacité accrue du conducteur de neutre (adapté aux déséquilibres triphasés et aux harmoniques homopolaires)
Noyau : tôles d’acier au silicium à faibles pertes pour réduire les pertes fer et limiter l’élévation de température
Isolation et blindage : isolation électrique primaire-secondaire + blindage électrostatique pour supprimer les interférences en mode commun et réduire la tension entre neutre et terre
Contrôle de l’élévation de température : sous charge harmonique K13, l’élévation de température des enroulements ne dépasse pas la limite de la classe d’isolation

Caractéristiques du produit :
Haute compatibilité harmonique : classe K13, parfaitement adapté aux charges non linéaires de 70 % à 90 % (onduleurs, serveurs, variateurs de vitesse, redresseurs)
Sécurité de type sec : sans huile, ignifuge, antidéflagrant, sans entretien — idéal pour une utilisation en intérieur, centres de données, hôpitaux
Haute efficacité et faible bruit : rendement ≥ 98 %, bruit < 55 dB (refroidissement AN)
Longue durée de vie et fiabilité : isolation classe H, dissipation thermique optimisée, support de charge continue 24h/24 et 7j/7 à haute charge (> 95 % de facteur de charge)
Installation flexible : conception compacte, options de montage au sol ou en armoire, adapté à la distribution électrique industrielle et tertiaire
Conformité aux normes : répond aux normes IEC/UL/GB, adapté aux environnements exigeants tels que les centres de données, les installations industrielles et les sites médicaux

Applications typiques :
Centres de données : serveurs, onduleurs, climatiseurs de précision, distribution électrique PDU
Automatisation industrielle : variateurs de fréquence, servomoteurs, variateurs courant continu, équipements de soudage
Médical / Télécommunications : imagerie médicale, équipements de salle d’opération, stations de base, autocommutateurs privés
Bâtiments commerciaux : éclairage LED, ascenseurs, ensembles d’appareils électroniques de bureau
