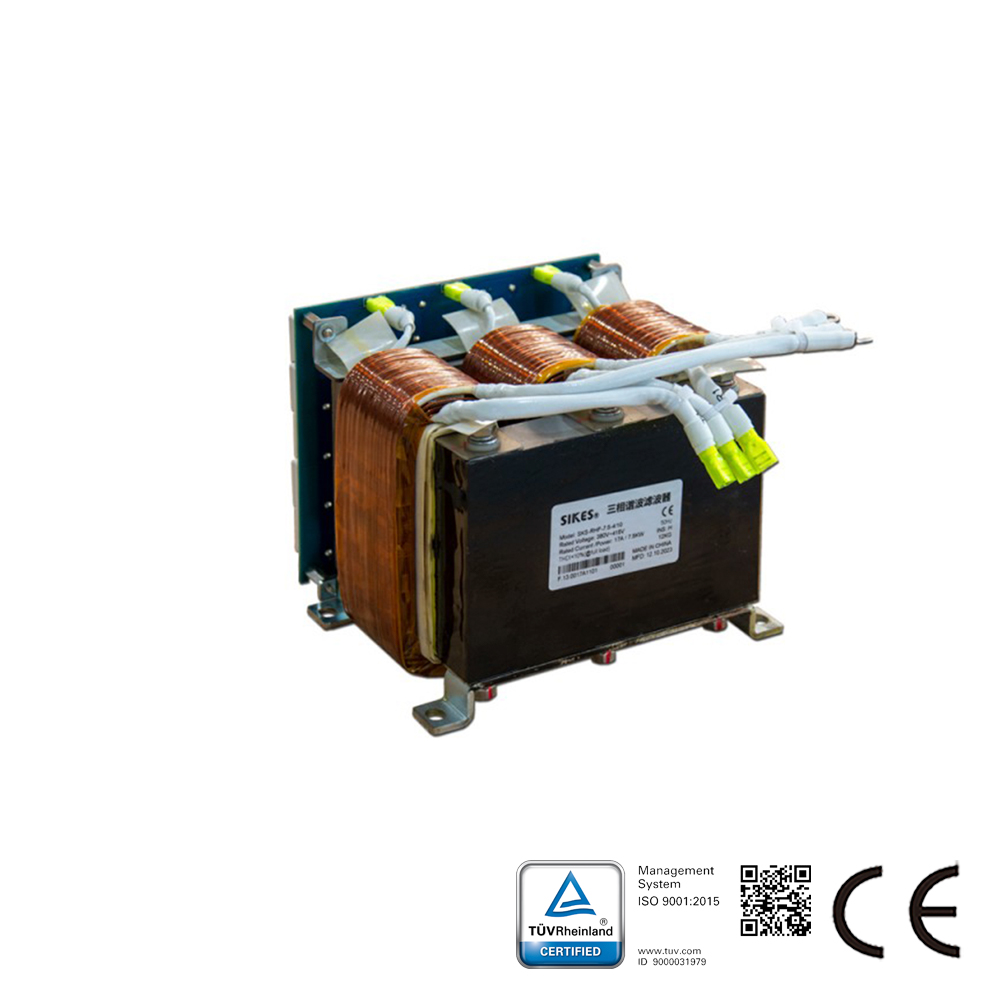

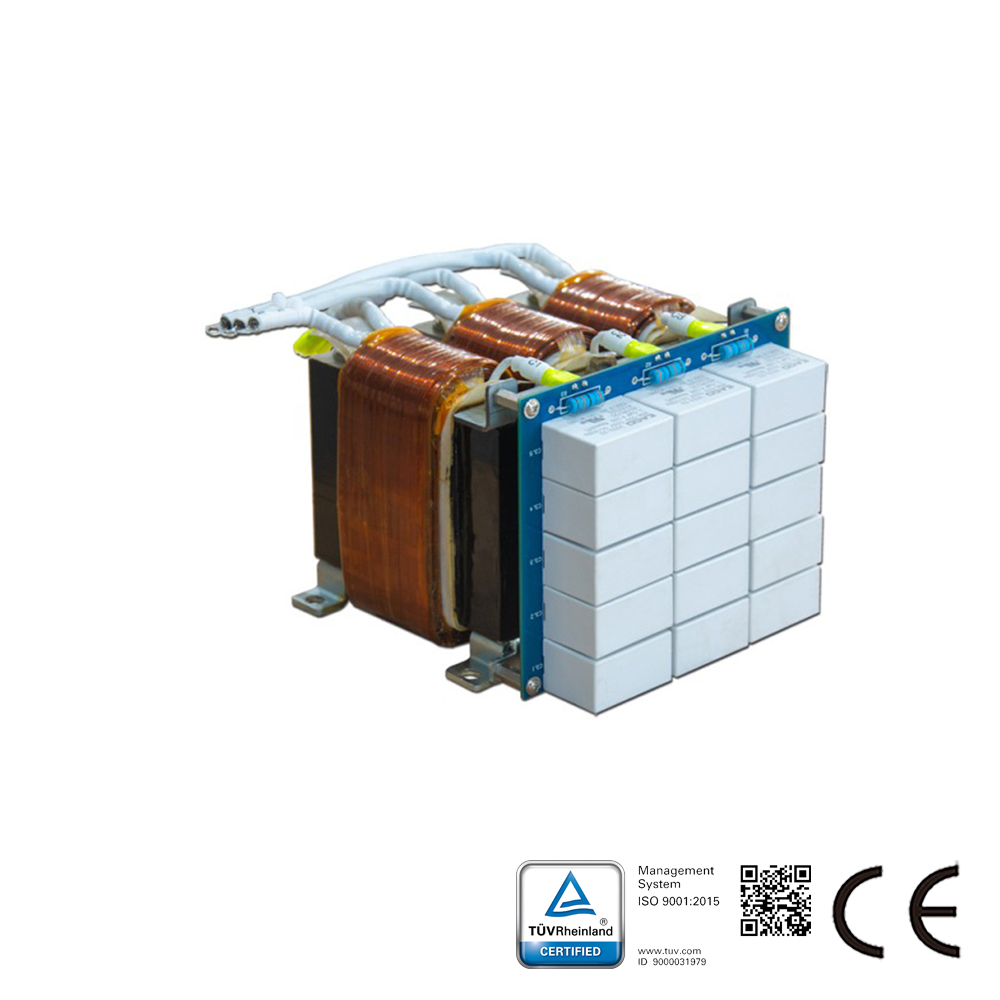

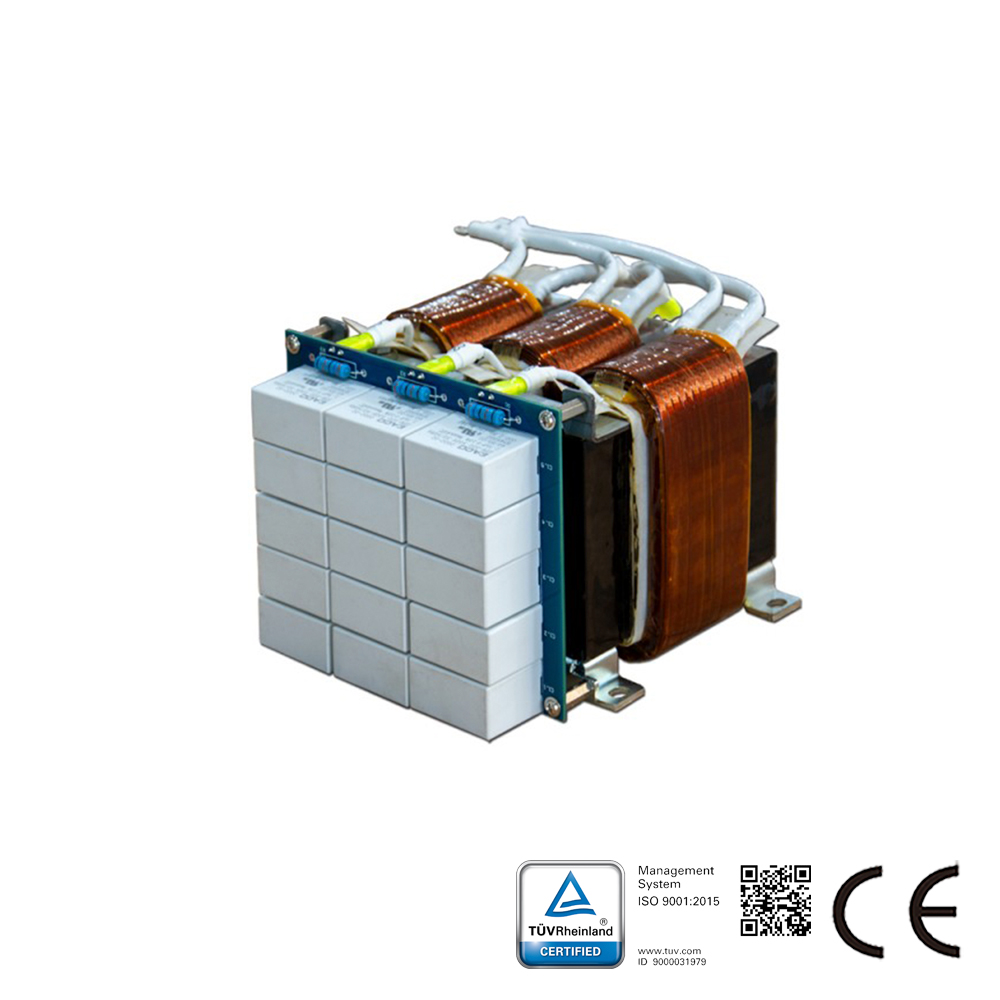

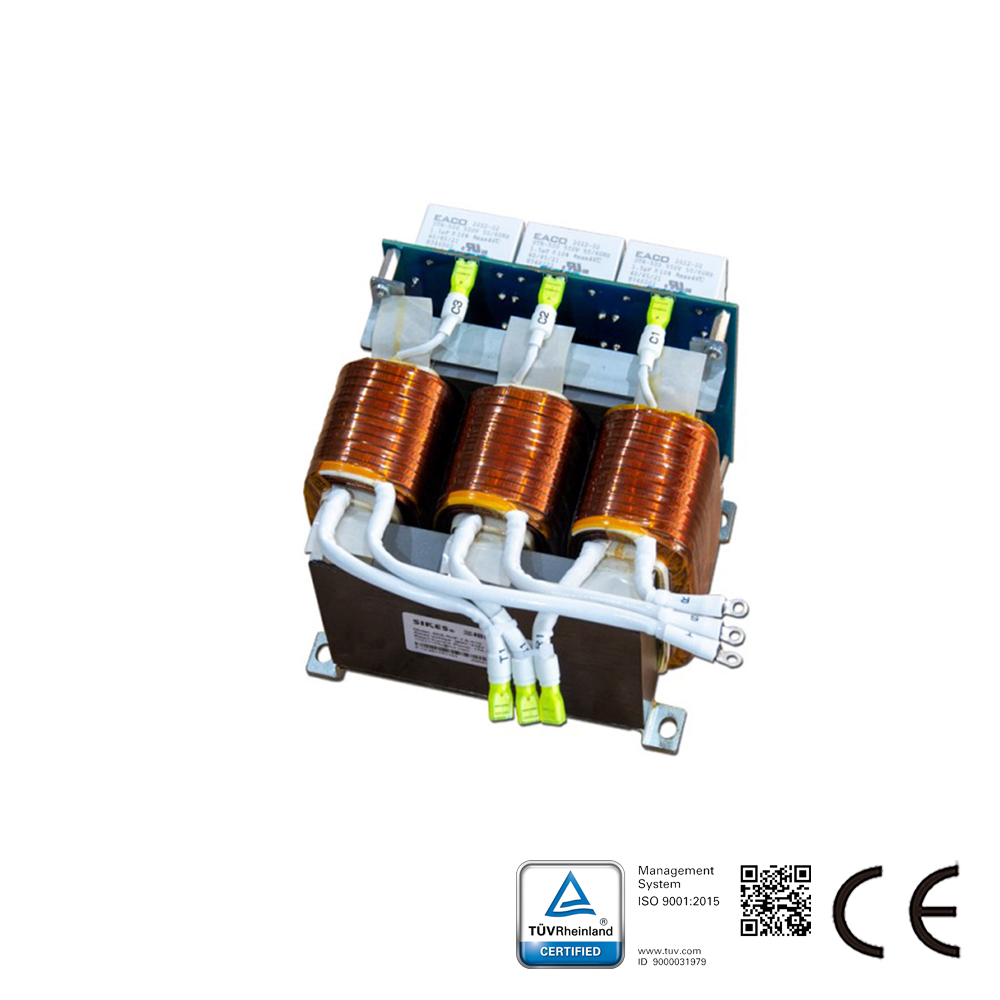

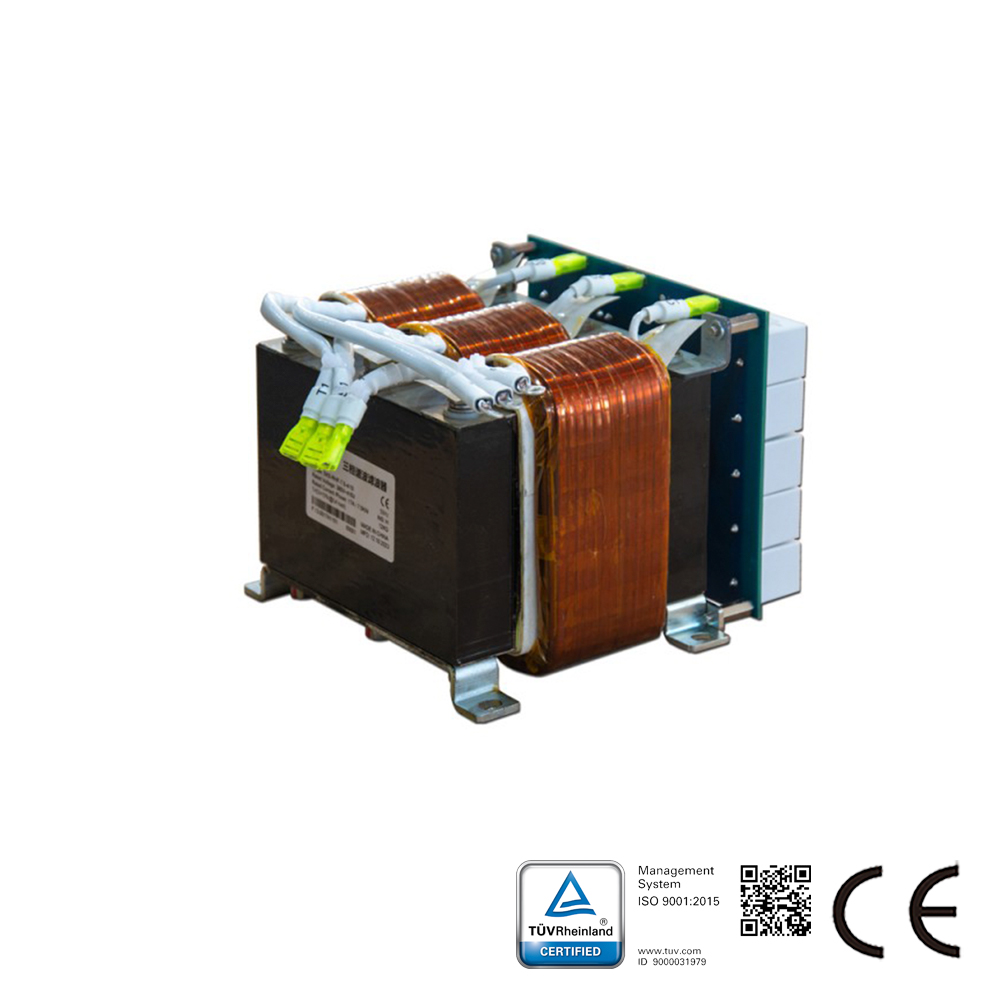

Le filtre harmonique passif Sikes est conçu pour presque tous les types d’applications électroniques avec des redresseurs à six impulsions en entrée. Le filtre peut réduire efficacement la distorsion du courant harmonique au niveau requis.Application typique : alimentations triphasées non linéaires où le risque potentiel est élevé en raison d’une surcharge thermique et électrique causée par les courants harmoniques.(THDi < 5% sur demande)
Caractéristiques du produit du filtre harmonique :
Le filtre le plus compact avec THDi<10%(5%);
Conception pour installation rapide et mise en service facile;
Filtre harmonique passif économique;
Aide à se conformer aux normes internationales de qualité de l'énergie.
Caractéristiques techniques du filtre harmonique :
Tension nominale de fonctionnement : 3*380 à 500 VCA ±10%;
Fréquence de fonctionnement : 50 Hz (60 Hz sur demande);
THDi<10% ou <5% (exigences système : TDHv<2%, déséquilibre de tension de ligne<1%);
Puissance nominale : 3,7 kW à 630 kW;
Rendement : 98% à 99% à la tension de ligne nominale;
Surcharge : 1,6 fois le courant nominal pendant 1 minute, une fois par heure;
Température ambiante : -25 à +40°C;
Protection : IP30 (IP40/IP65 sur demande), intérieur : IP20;
Refroidissement : air forcé interne;
Le filtre harmonique passif Sikes est votre choix idéal, à l'exception des filtres Schaffner et MTE.
Applications du filtre harmonique :
Transport ferroviaire ;
Chargeurs rapides CC ;
Installations CVC ;
Applications de ventilateurs et de pompes ;
Automatisation industrielle et équipements robotiques ;
Entraînements de moteurs CA et CC et variateurs de fréquence ;
Équipements avec redresseur d’entrée à six impulsions.
| AC/DC | AC |
| Indice de protection IP | IP65 |
| Plage de courant nominal (A) | 17 |
| Plage de tension nominale (V) | 380-415 |
| Phase | 3 phases |
| Fréquence de commutation | Sur demande |
| THDi | <10% |
| THDv | <5% |
| Type d’optique | Passif |
