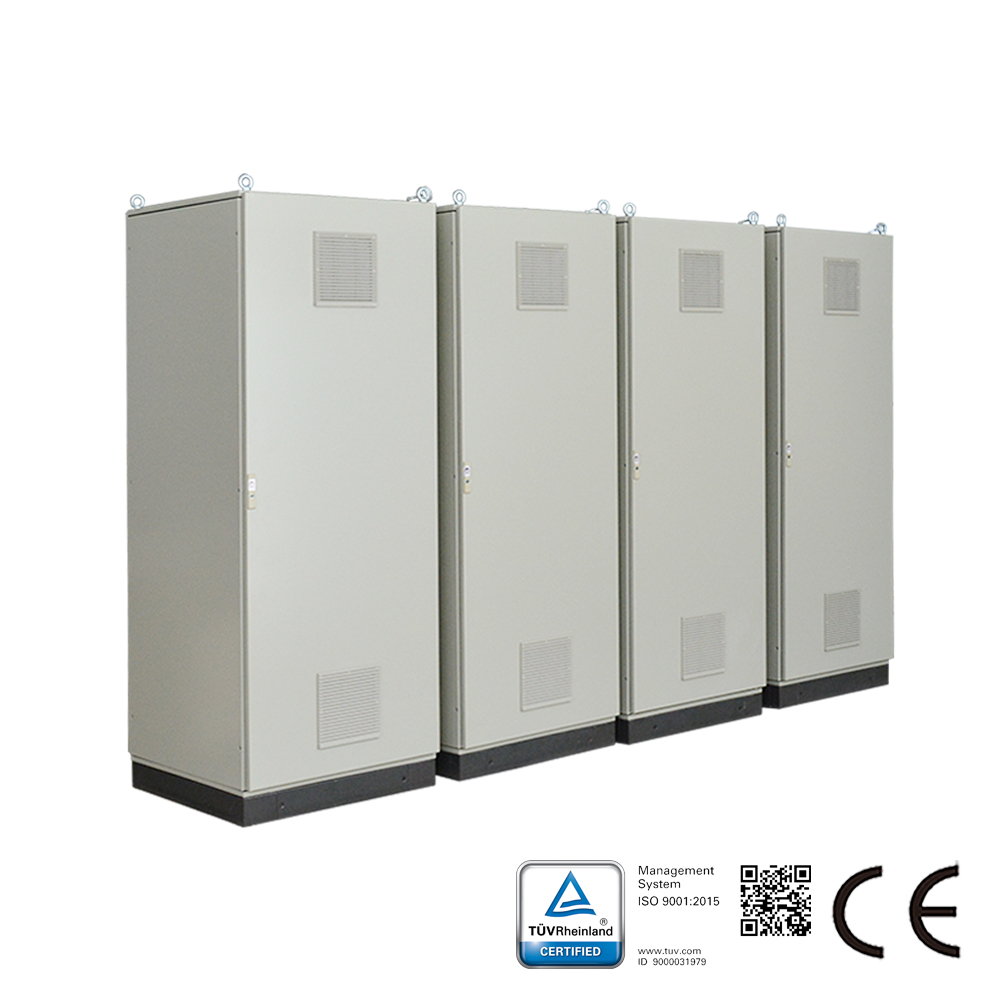

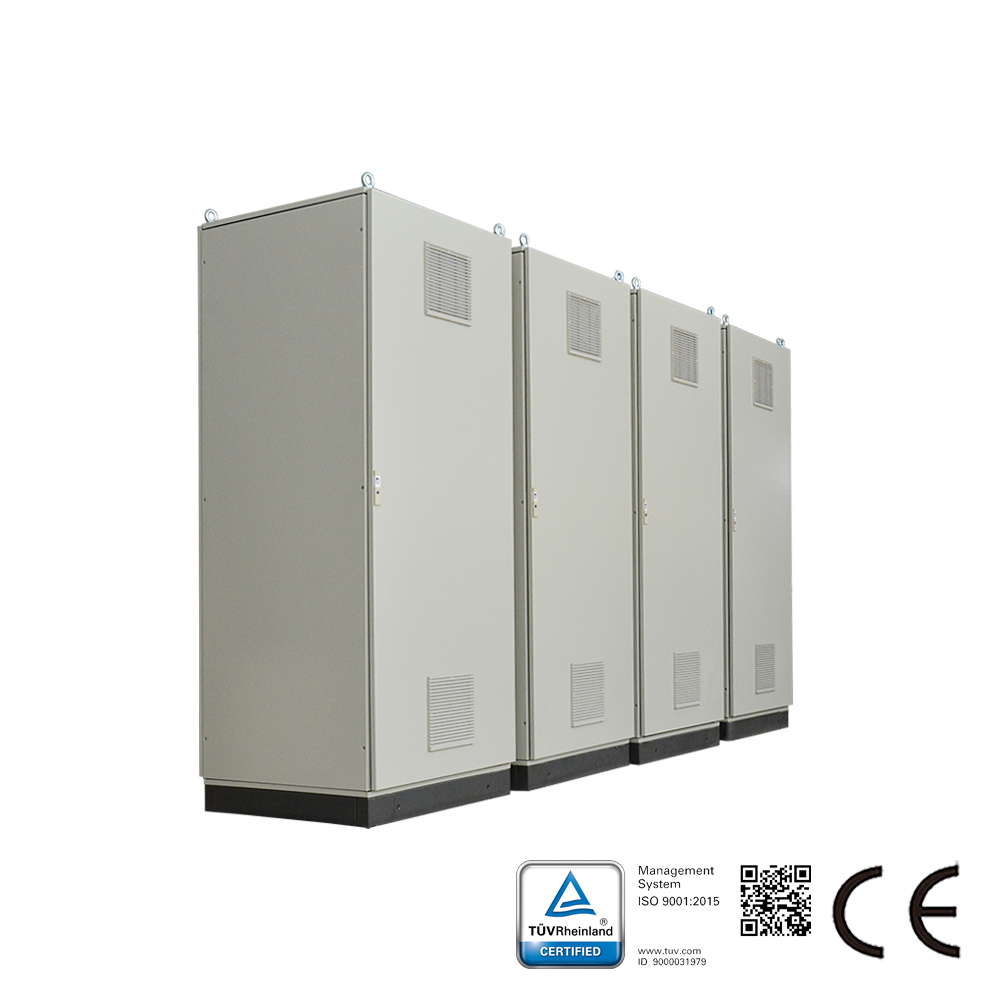

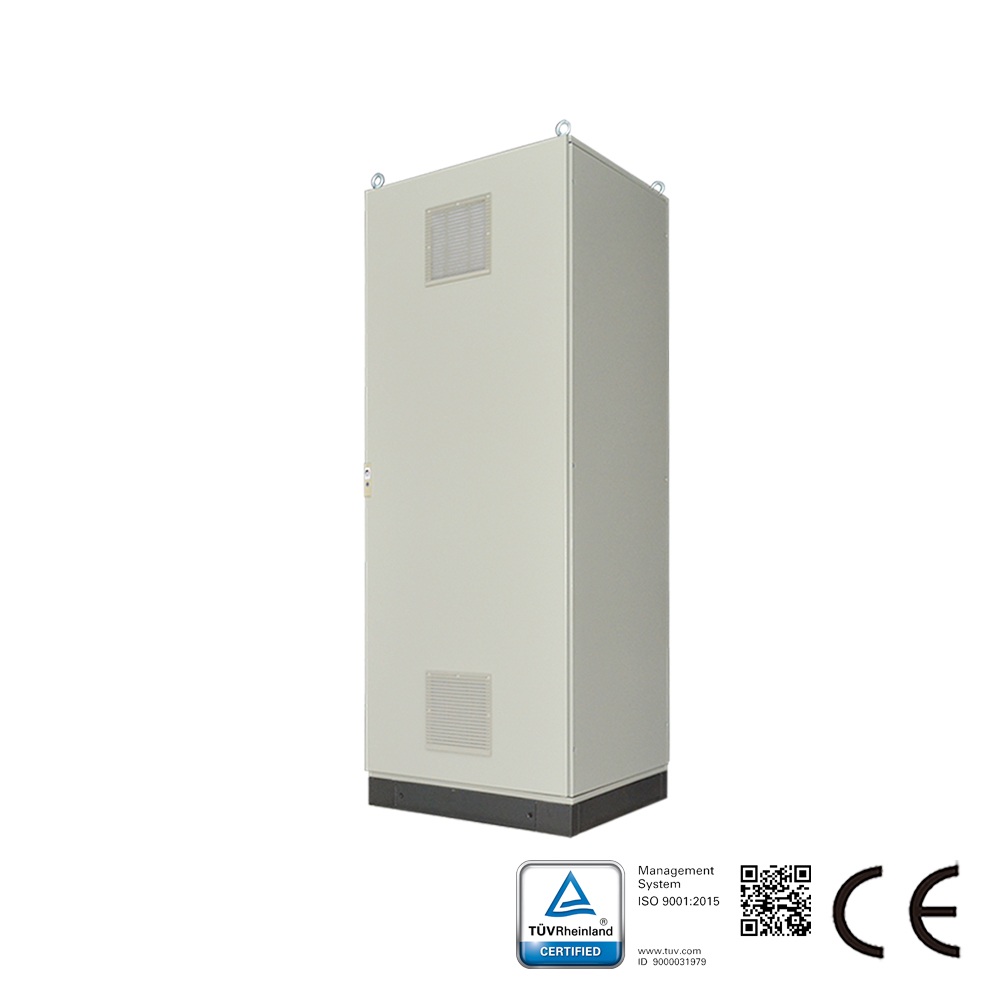

Description du variateur régénératif :
Cette série adopte une puce microprocesseur à réponse rapide et à contrôle de processus de haute précision, garantissant un fonctionnement sûr, stable et fiable. Elle permet au variateur de fonctionner en quatre quadrants, avec un retour continu d’énergie et une fréquence de freinage régénératif inférieure à 40 %. L’efficacité de la régénération électrique atteint jusqu’à 97 %. L’utilisation de la modulation SPWM réduit considérablement les pics de courant distinctifs et génère une onde de courant sinusoïdale parfaite, avec un taux de distorsion harmonique total (THD) du courant côté entrée inférieur à 5 % et un facteur de puissance atteignant 99 %. Il peut prévenir les retours de courant vers le réseau, les surchauffes, les surintensités, les déséquilibres de phase, les sous-tensions et les courts-circuits.

Caractéristiques de cette série :
Plage de puissance : 7,5 kVA – 500 kVA
Tension d’alimentation continue de fonctionnement : 620 V CC
Tension de sortie alternative : 400 V CA triphasé
Tension du hacheur : 620 V CC ± 5 V
Fréquence de fonctionnement : 46-60 Hz
Indice de précision : erreur de consigne inférieure à 0,5 %
Capacité de surcharge : 110 % en continu, 150 % pendant 1 min, 180 % pendant 2 s
Mode de connexion adaptatif : aucune identification de polarité nécessaire lors du raccordement à un onduleur ou au réseau électrique, connexion très simple
Conditions de fonctionnement : ventilateur intelligent intégré, filtre harmonique d’ordre élevé et bas, protection contre les courts-circuits externes
Indice de protection : IP20
Fonctions de protection : protection contre les surintensités (OCP), les surtensions (OVP), les sous-tensions (UVP), la surchauffe et l’inversion de polarité
CEM : conforme à l’essai de perturbation transitoire rapide de classe 4 selon GB/T 17626.4 (IEC61000-4-4) ; à l’essai de champ électromagnétique rayonné de classe 4 selon GB/T 17626.3 (IEC61000-4-4) ; à l’essai de décharge électrostatique (ESD) de classe 4 selon GB/T 17626.2 (IEC61000-4-4)
Température ambiante : -10 °C à +60 °C (sans gel)
Humidité ambiante : inférieure à 90 % (sans condensation)
Altitude : inférieure à 1 km
Mode de refroidissement : refroidissement par air forcé
Méthode d’installation : montage mural ou au sol
Normes : ISO, FCC, CE

Application du variateur régénératif :
Variateur régénératif général dédié à tous les onduleurs et servomoteurs.
