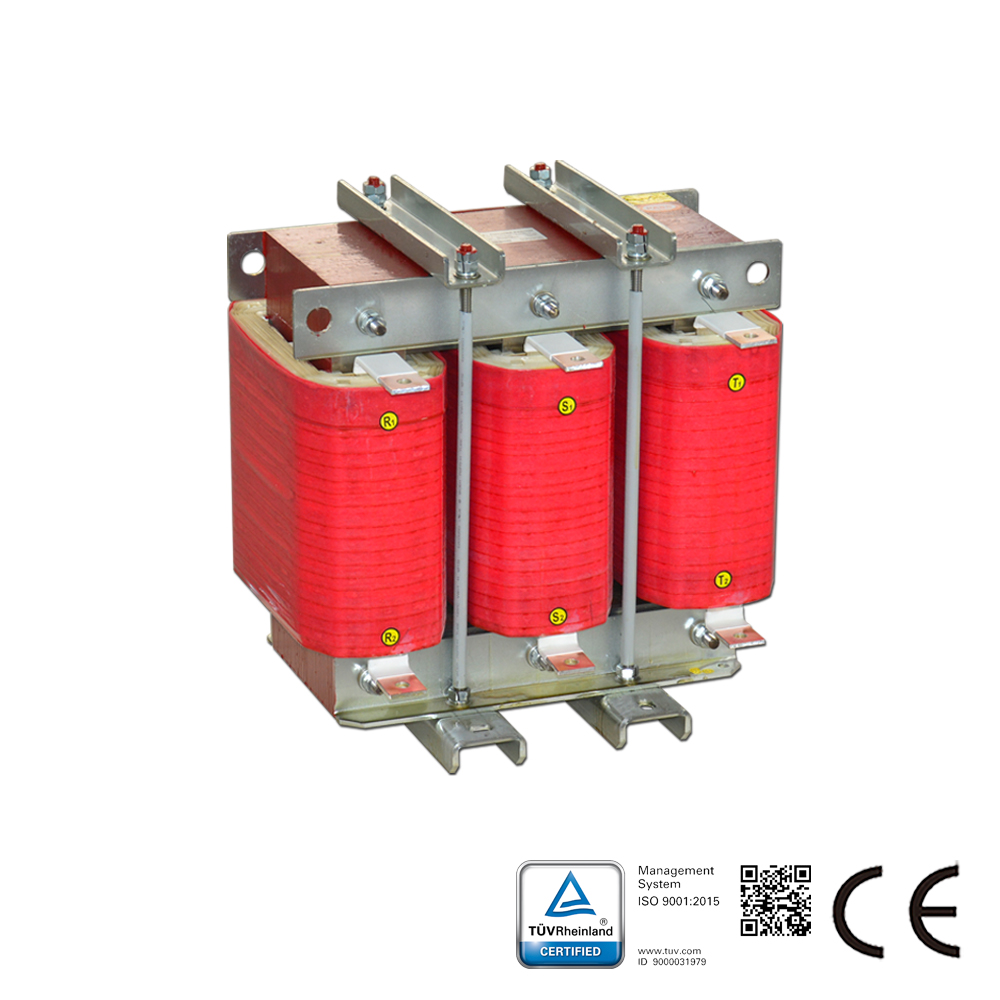

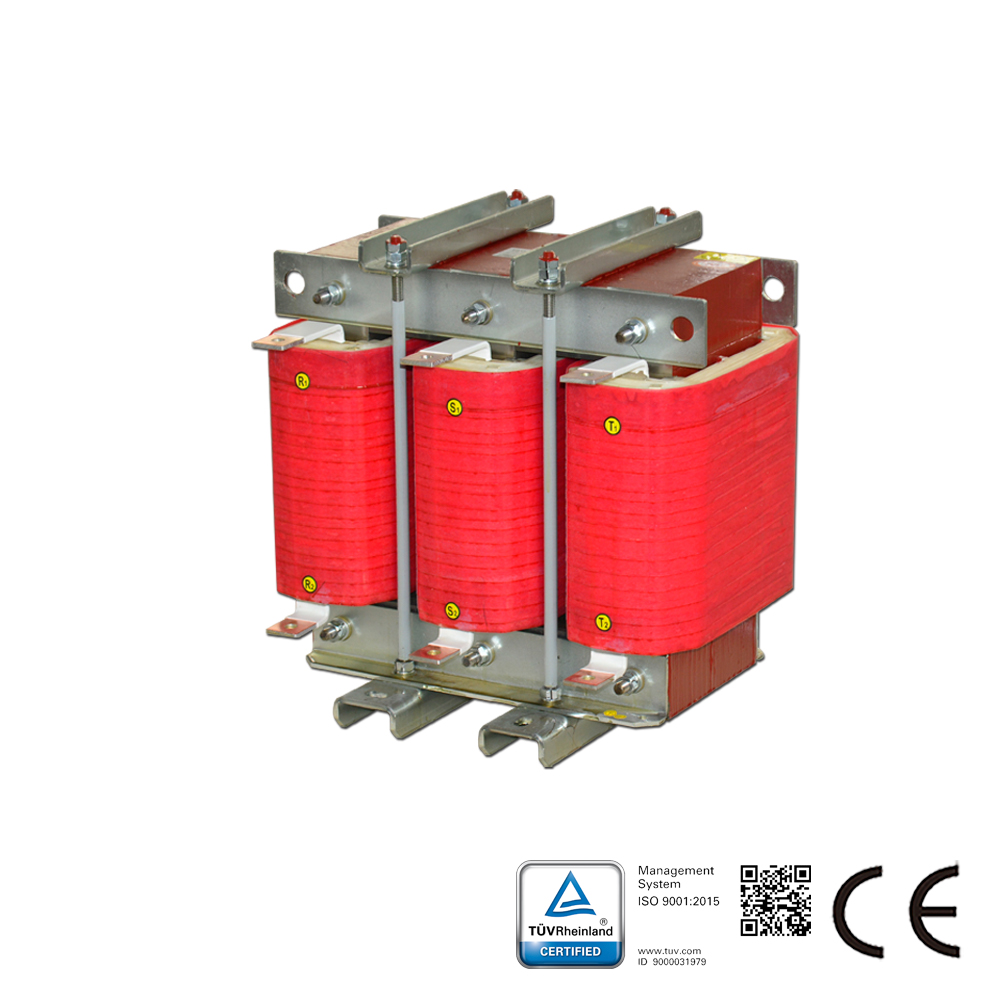

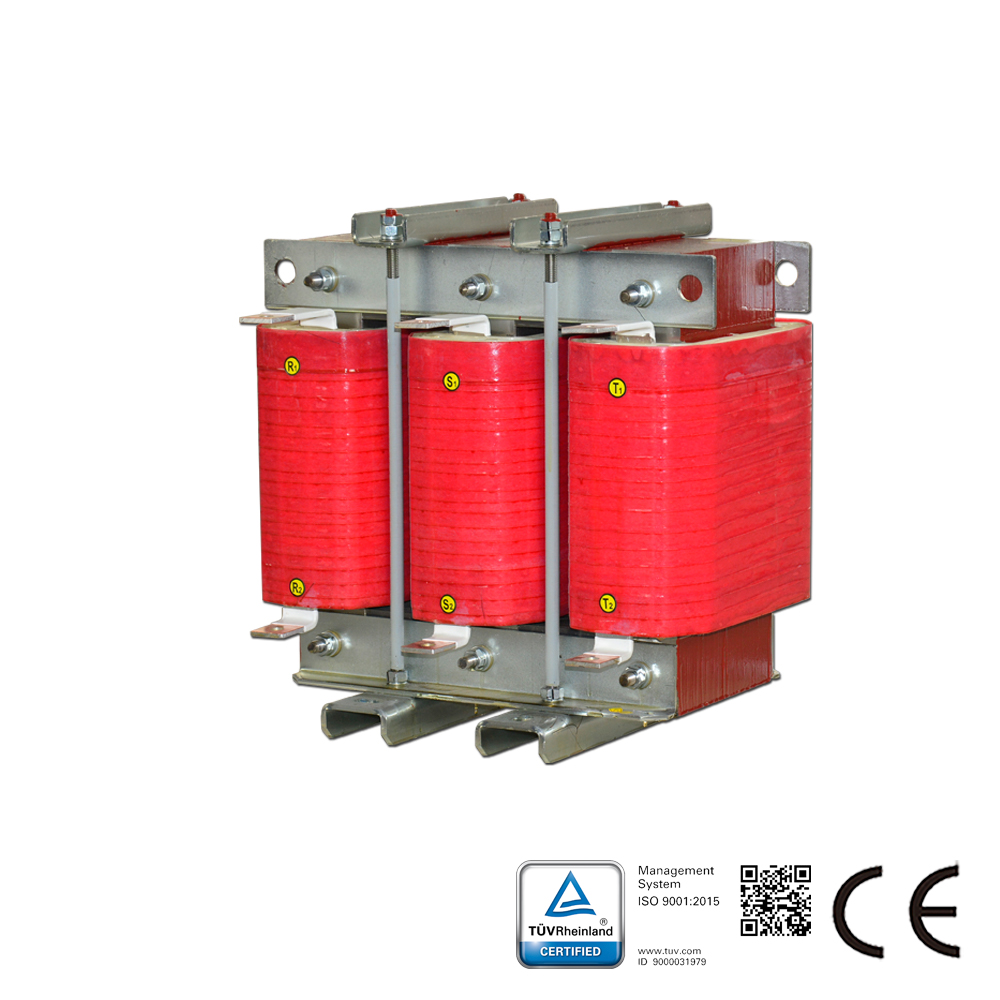

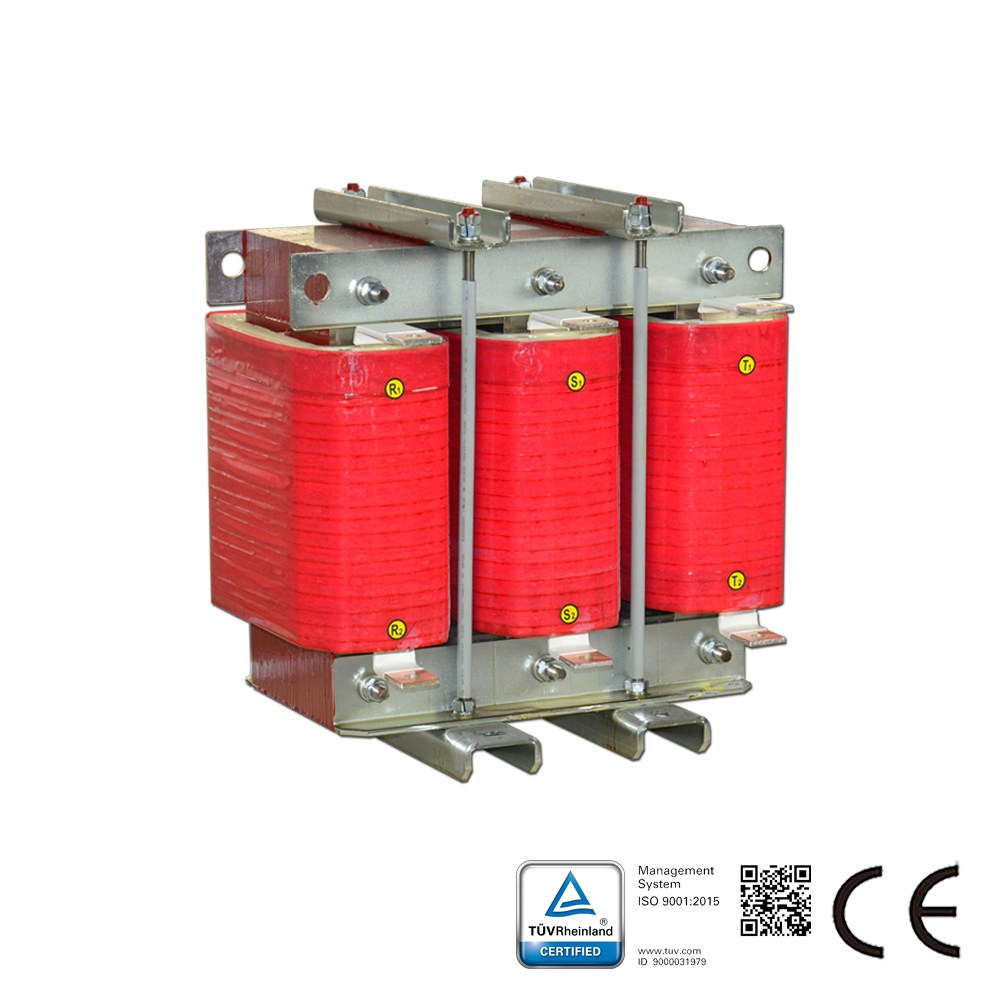

Les selfs de découplage de la série CKSG sont placées dans les applications de compensation de puissance réactive et sont utilisées pour empêcher la résonance parallèle et l’amplification des courants harmoniques.

Caractéristiques matérielles :
Niveau élevé de résistance thermique, haute rigidité diélectrique, fonctionnement sûr et fiable.
Noyau en tôles d’acier au silicium à grains orientés laminés à froid, faibles pertes et bonnes performances en haute fréquence.
Haute linéarité et forte capacité de surcharge.
Le procédé VPI assure une imprégnation complète de l’huile, un film d’huile plus épais, un faible niveau sonore et une résistance à la corrosion.

Caractéristiques de cette série :
Capacité : 0,35 kvar – 7,49 kvar
Tension nominale : 380 V / 480 V / 690 V / 1140 V
Chute de tension : 6 %, 7 %, 12 %, 14 %
Fréquence de fonctionnement : 50/60 Hz
Indice de protection : IP00
Classe d’isolation : F
Bornes : cuivre plaqué aluminium ou aluminium

Application:
Supprimer les harmoniques élevées, limiter les impulsions de fonctionnement.
Améliorer le facteur de puissance du système, prévenir les effets nocifs causés par les condensateurs harmoniques.
Éviter l’amplification excessive et la résonance des harmoniques dans le réseau électrique lors du raccordement des équipements à condensateurs.
