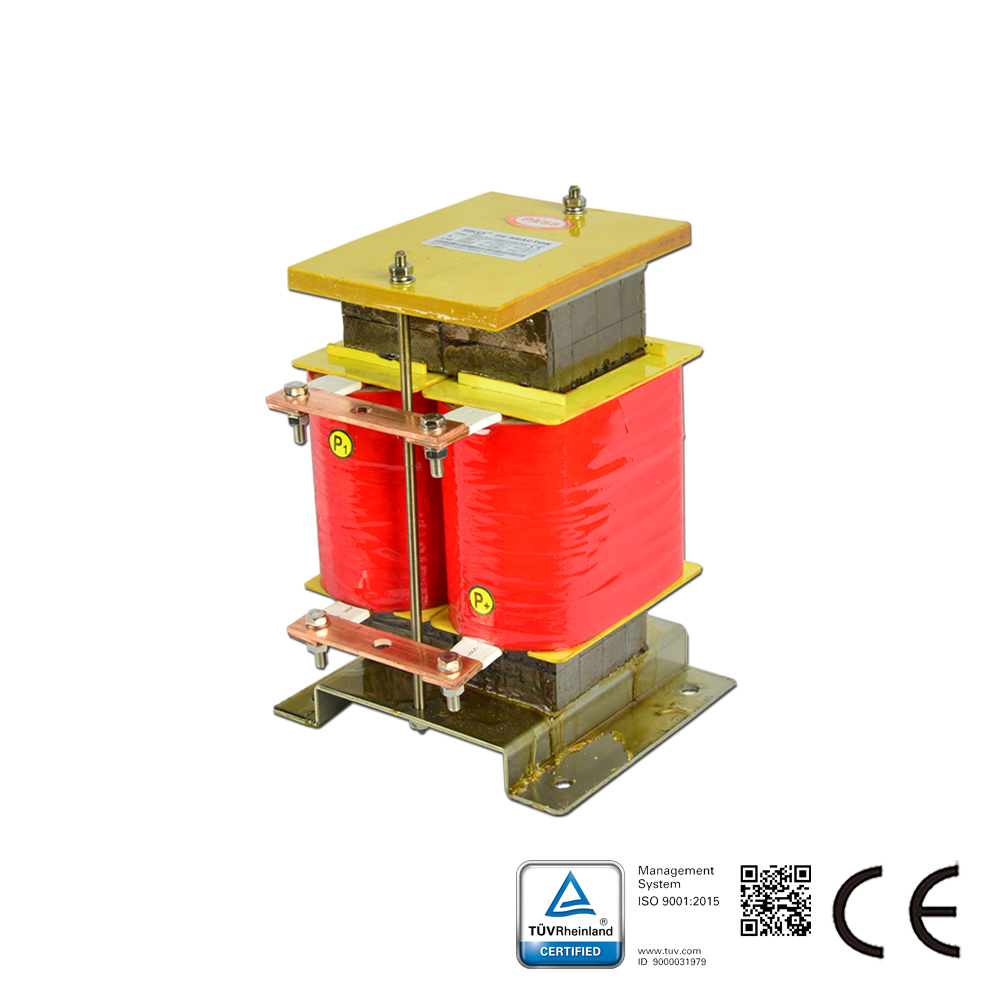

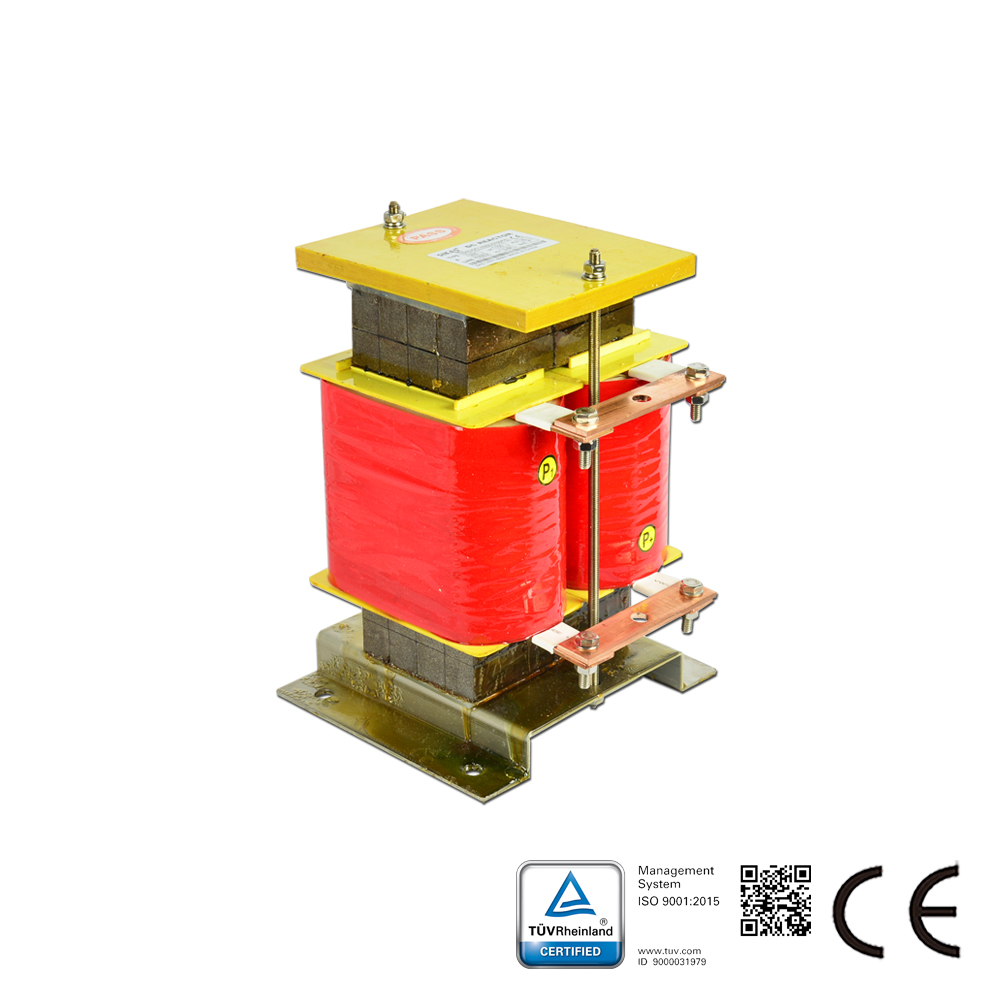

Description de l’inductance DC :

La self de lissage DC en fer-silicium est fabriquée avec un noyau magnétique en poudre de Si-Fe.

À propos du noyau magnétique en poudre de Si-Fe :

Le noyau magnétique en poudre de Si-Fe est composé de 94% Fe et 6% Si. Il est nommé XFlux par Magnetics et MegaFlux par CSC. Il a une densité de flux de saturation de 16000 Gs et d’excellentes caractéristiques de polarisation DC. Ses pertes dans le noyau sont inférieures à celles des noyaux en poudre de fer et ne présentent aucun problème de vieillissement thermique. Il est particulièrement adapté pour une utilisation dans les selfs de puissance à courant élevé, les inductances de puissance pour le stockage d’énergie, les selfs PFC, etc. Il est également largement utilisé dans l’énergie solaire, éolienne et les véhicules hybrides.

Réactance CC fer-silicium :
Courant nominal : 100-1000 A ;
Fréquence de commutation : 10 kHz – 1000 kHz.

Caractéristiques de l’inductance CC :
1) Excellente stabilité thermique
2) Perte magnétique inférieure par rapport aux produits à noyau de poudre de fer
3) Bmax élevé de 16000 Gauss
4) Bonne performance de polarisation CC
5) Faible magnétostriction
6) 100 % sans plomb (Pb) et conforme à la directive RoHS

Norme de l’inductance CC :
GB 1094.6-2011, JB/T 9644-1999, JB 5346-1998, JB 9644-1999

Application de la self de lissage CC:
1) Filtre antiparasite en ligne (PFC)
2) Transformateur flyback à impulsions
3) Correction du facteur de puissance
4) Inductance de sortie de puissance pour alimentation à découpage
5) Filtre AC/DC
6) Inductance de puissance pour le stockage d’énergie (énergie solaire, éolienne, etc.)
7) Inductance de puissance à des fins militaires et industrielles
