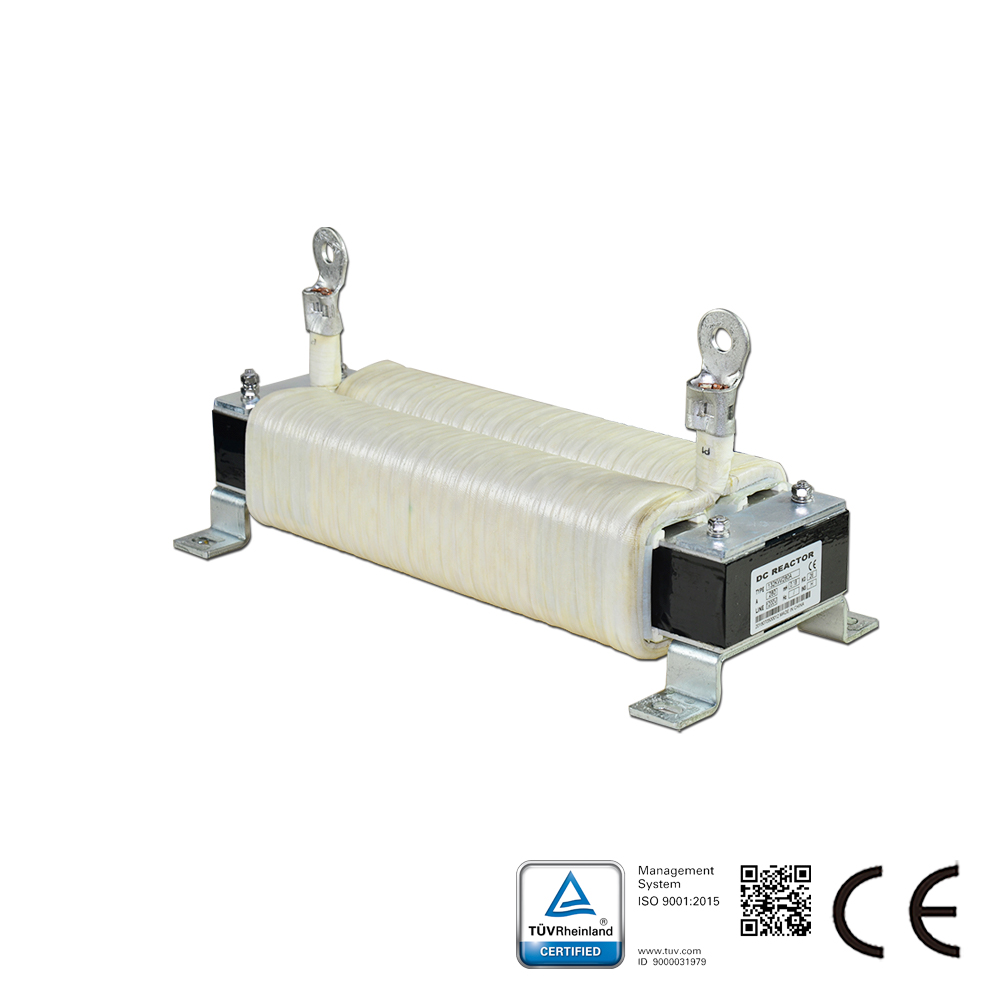

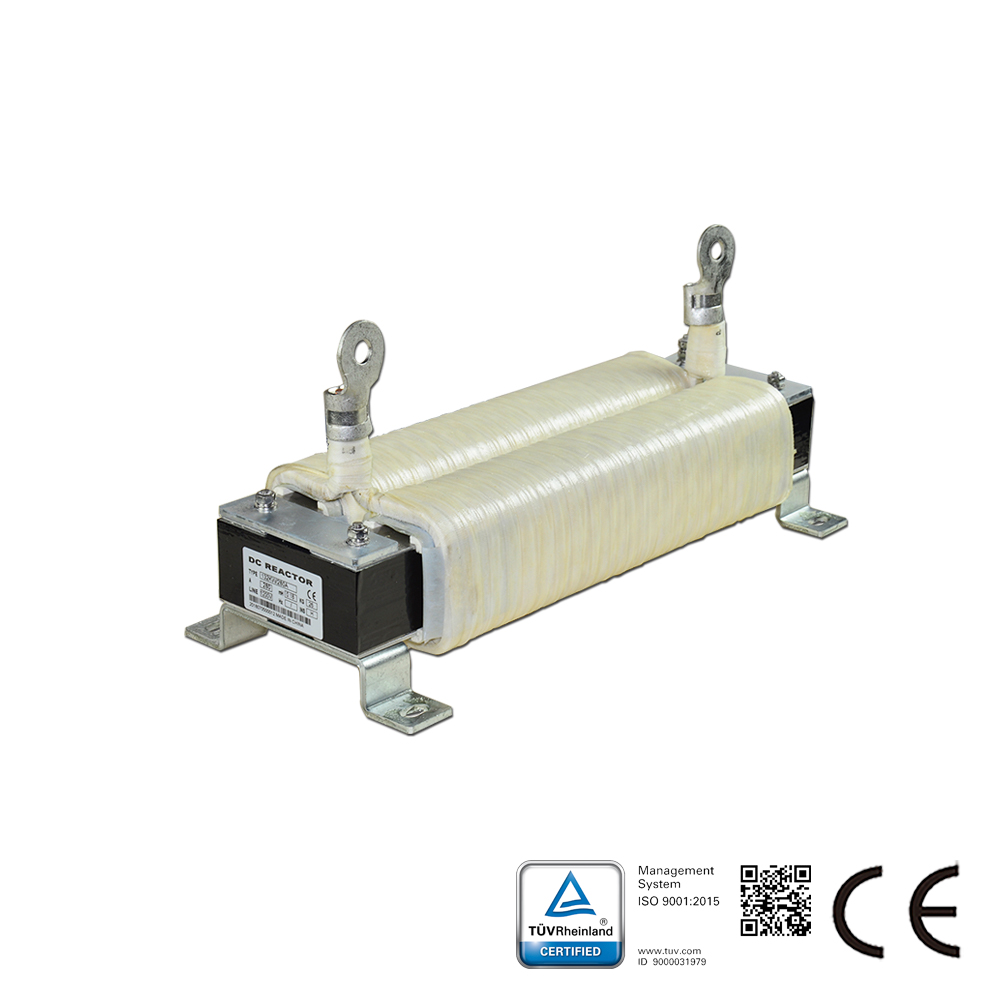

Description du DC Choke :

Les selfs de réseau magnétiques réalisent également le double avantage des selfs de ligne. La distorsion de la tension de ligne et les encoches causées par l’entraînement sont filtrées de l’alimentation CA entrante et, inversement, les interférences imposées à la ligne par d’autres dispositifs sont filtrées de l’entraînement. Le courant de court-circuit disponible de la ligne est limité. Le DC Choke est également connu sous le nom de réactance à courant continu.

Caractéristiques matérielles de l’inductance DC :
1. Résistance aux hautes températures : Le matériau d’isolation intérieur est combiné avec un processus sans cadre, l’inductance a une forte résistance à la chaleur, avec classe F ou H en option.
2. Réduction du bruit : L’entrefer de l’inductance utilise un processus de soudage à l’arc sous argon, ce qui garantit un faible bruit, une faible fuite de flux magnétique et une inductance stable.
3. Résistance électromagnétique : Enroulé avec un processus de bobinage en feuille, l’inductance a une forte résistance à la force électromagnétique et une bonne qualité de présentation.
4. Petit volume : Noyau en tôles d’acier au silicium à grains orientés laminées à froid, rendant les inductances très fiables, de petite taille, légères et à faible coût.

Caractéristiques de cette série :
1. Tension de l’onduleur (système) : 0,4 kV
2. Plage de tension : DC 600 V – 1200 V
3. Rigidité diélectrique : Noyau-bobinage, AC 3000 V/50 Hz/5 mA, sans dommage en 60 s (test en usine)
4. Résistance d’isolement : Noyau-bobinage, DC 1000 V, résistance > 100 MΩ
5. Bruit : Moins de 65 dB (mesuré à 10 m de distance du réacteur horizontalement)
6. Norme : GB 19212.1-2008, GB/T1094.6-2011

Application de l’inductance de lissage DC :
1. Réduction du courant dans le circuit DC. Assurer un courant continu lorsque la valeur d’inductance atteint un certain degré.
2. Réduction et prévention des dommages au pont redresseur et de la surchauffe du condensateur causés par le courant pulsé.
3. Amélioration du facteur de puissance, réduction de l’ondulation AC sur le bus DC, limitation des transitoires de tension du réseau.
