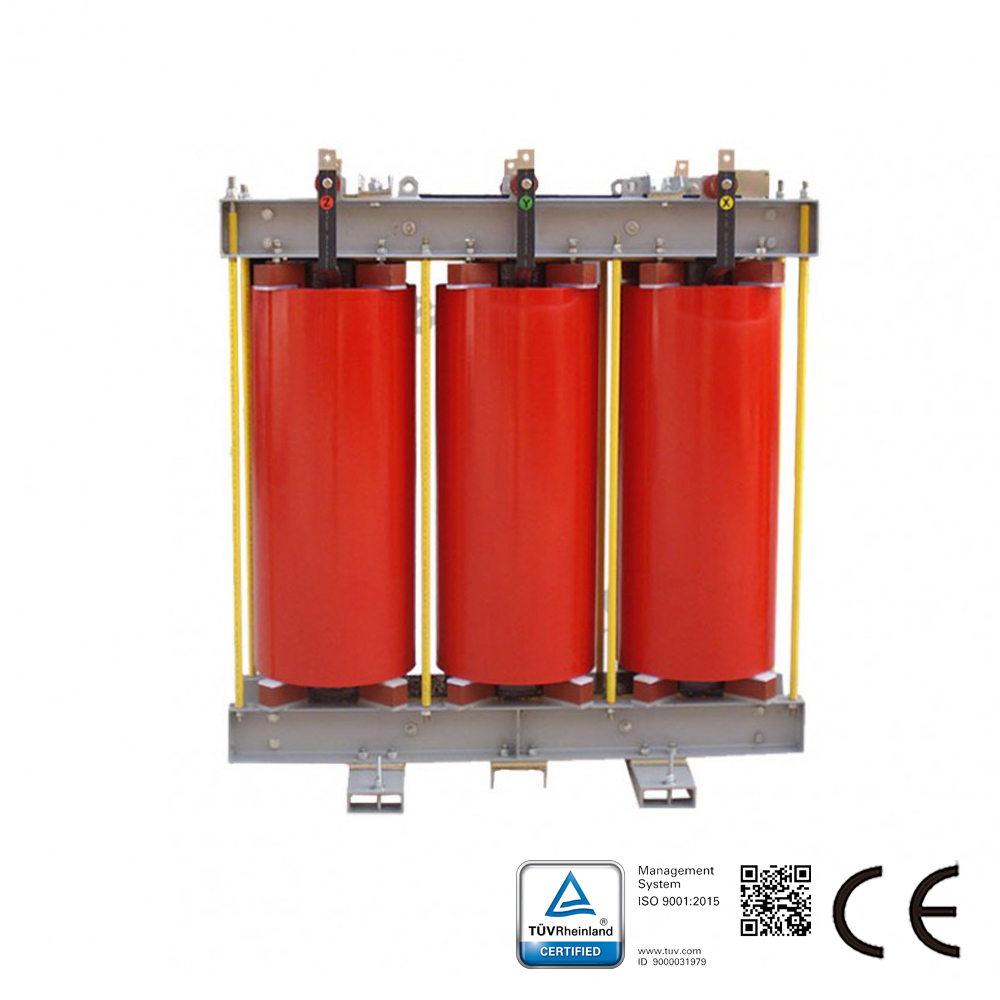

Série de réactances CKSC avec connexion en série, type sec à remplissage de résine époxy et à noyau en fer

Modèle : SKS-CKSC-Series

Description de la connexion en série de l’inductance : La série CKSC est adaptée aux systèmes d’alimentation CA 50 Hz avec une tension nominale de fonctionnement jusqu’à 6-38 kV, avec un groupe de condensateurs haute tension connecté en série. Elle permet de supprimer les courants d’appel harmoniques élevés et les surtensions de fonctionnement. Cela garantit un fonctionnement sûr du groupe de condensateurs, améliore la forme d’onde de la tension du réseau, augmente la qualité de l’alimentation électrique et rend le réseau électrique plus économique.

Demande de produit ou solution

Chat en direct

Partager sur :

Détails du produit

Description de la connexion en série de l’inductance :

La série CKSC est adaptée aux systèmes d’alimentation CA 50 Hz avec une tension nominale de fonctionnement jusqu’à 6-38 kV, avec un groupe de condensateurs haute tension connecté en série. Elle permet de supprimer les courants d’appel harmoniques élevés et les surtensions de fonctionnement. Cela garantit un fonctionnement sûr du groupe de condensateurs, améliore la forme d’onde de la tension du réseau, augmente la qualité de l’alimentation électrique et rend le réseau électrique plus économique.

Caractéristiques

Caractéristique de cette série :
Capacité : 3KVA-720KVA
Type de phase : triphasé
Tension du système : 6,3/6,6/11/12KV
Impédance : 1%/4,5%/5%/6%/12%/13%
Fréquence de fonctionnement : 50-60Hz
Indice de protection : IP00
Classe d’isolation : F/H
Norme industrielle : GB 10229, IEC289, JB/T5346

Applications

Application de la bobine d’inductance en série :
Pour le système électrique.

Spécifications

AC/DC	AC
Classe IP	IP00
Phase	3 Phases
Plage de puissance (kW)	3-720
Tension du système (kV)	6.3/6.6/11/12
Fréquence de fonctionnement	50-60 Hz
Taux d’impédance	1%/4.5%/5%/6%/12%/13%

Réacteur série à noyau de fer de type sec imprégné de résine époxy
