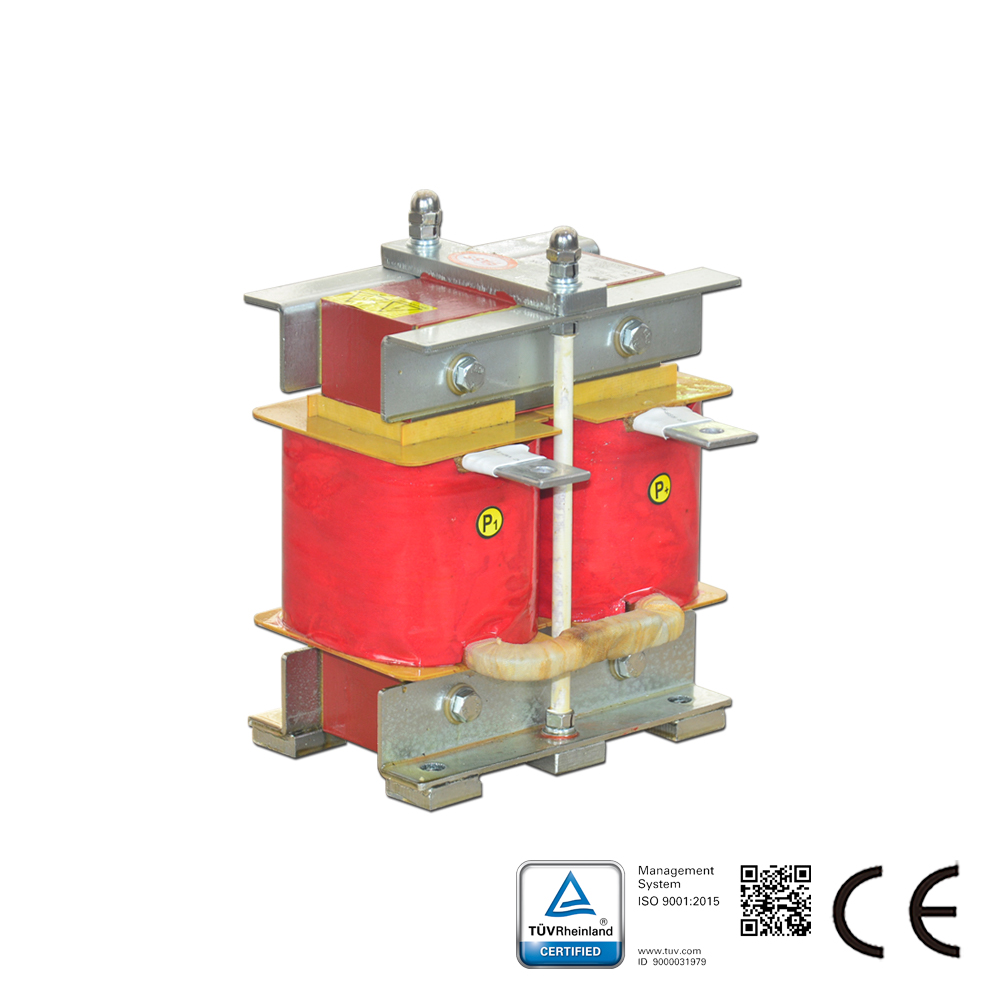

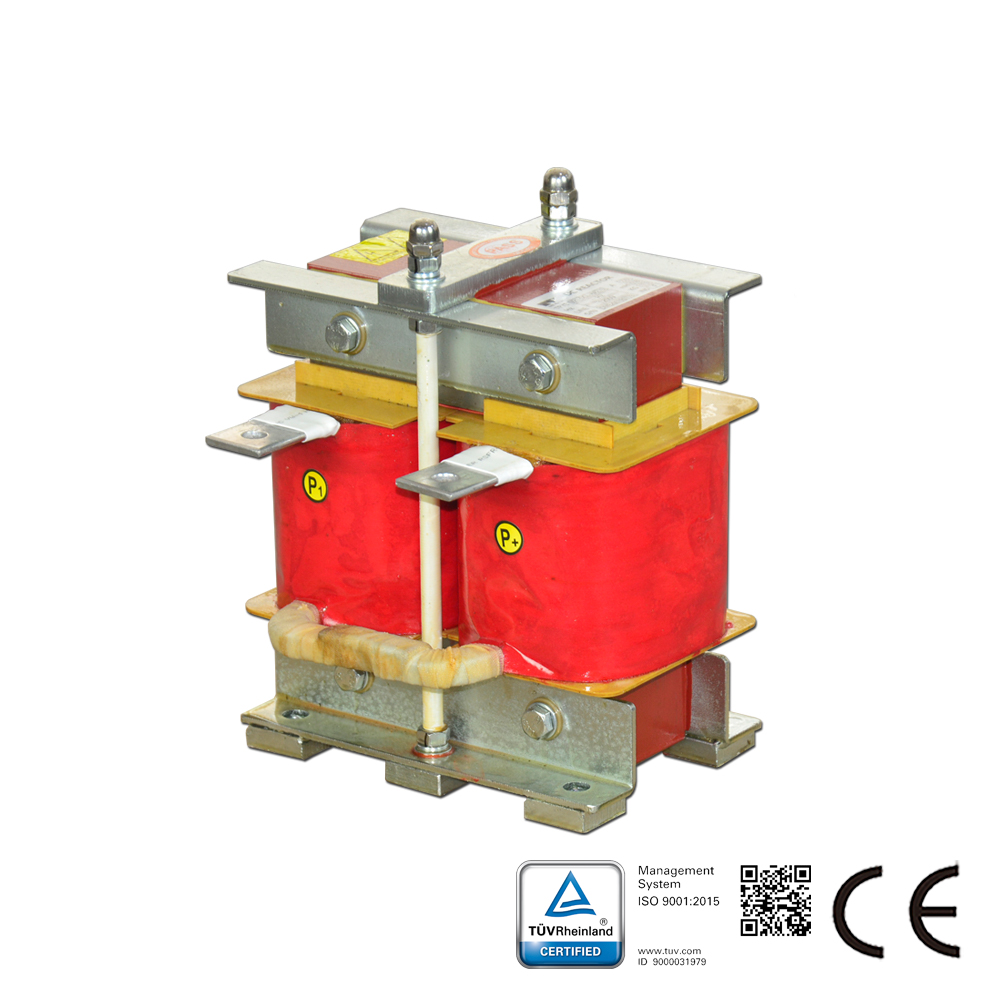

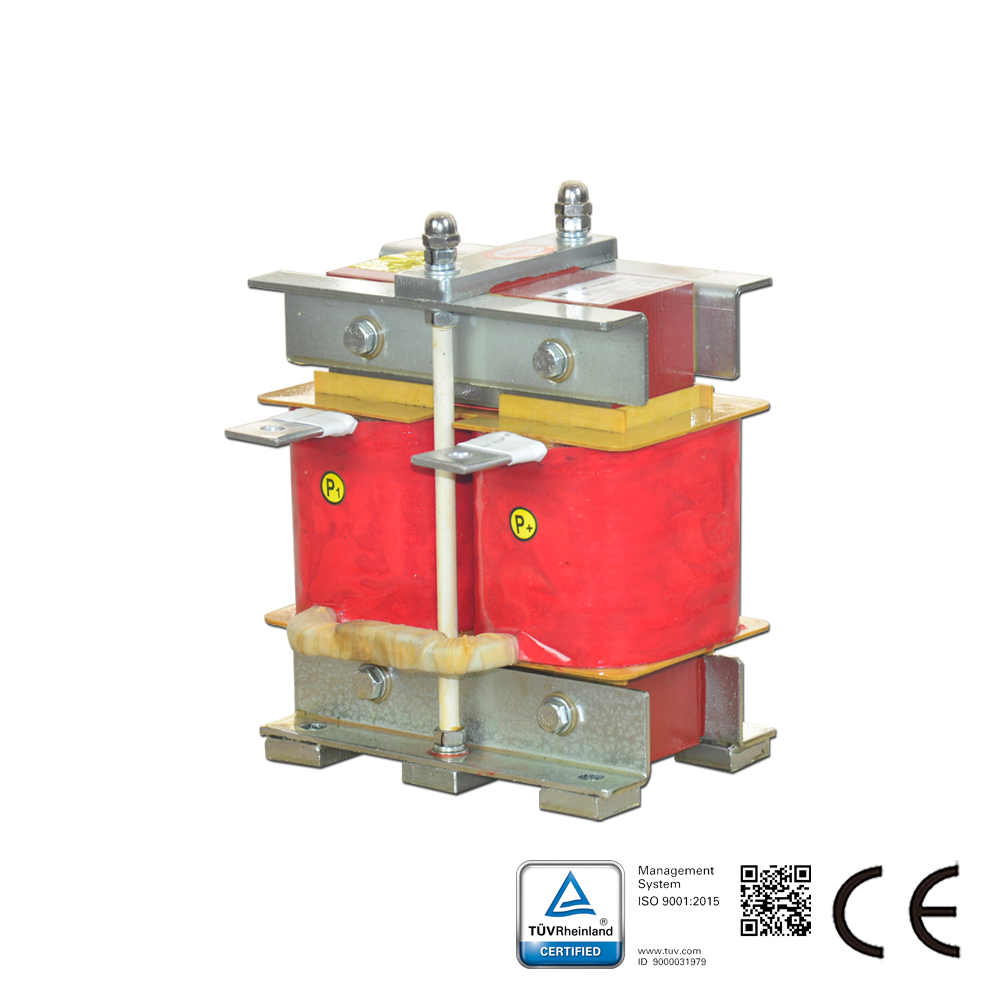

Description du réacteur DC :

Les selfs de réseau magnétiques réalisent également le double avantage des selfs de ligne. La distorsion de tension de ligne et les encoches causées par le variateur sont filtrées de l’alimentation CA entrante et, inversement, les interférences imposées à la ligne par d’autres dispositifs sont filtrées du variateur. Le courant de court-circuit disponible de la ligne est limité. Le réacteur DC est également connu sous le nom de réacteur à courant continu.

Caractéristiques matérielles du réacteur CC :
1. Résistance aux hautes températures : Le matériau d’isolation interne est combiné avec un processus sans cadre, la résistance à la chaleur de l’inductance est élevée, avec classe F ou H en option.
2. Réduction du bruit : L’entrefer de l’inductance utilise un processus de soudage à l’arc sous argon, ce qui garantit un faible bruit, une faible fuite de flux magnétique et une inductance stable.
3. Résistance électromagnétique : Bobiné avec un processus d’enroulement en feuille, l’inductance a une forte résistance à la force électromagnétique et une bonne qualité de présentation.
4. Petit volume : Noyau en tôles d’acier au silicium à grains orientés laminées à froid, conférant à l’inductance une haute fiabilité, une petite taille, un poids léger et un faible coût.

Caractéristiques de cette série :
1. Tension de l’onduleur (système) : 0,4 kV
2. Plage de tension : CC 600 V – 1200 V
3. Rigidité diélectrique : Noyau-bobinage, CA 3000 V/50 Hz/5 mA, sans dommage en 60 s (test en usine)
4. Résistance d’isolement : Noyau-bobinage, CC 1000 V, résistance > 100 MΩ
5. Bruit : Moins de 65 dB (mesuré à 10 mètres du réacteur horizontalement)
6. Norme : GB 19212.1-2008, GB/T1094.6-2011

Application du réacteur DC:
1. Réduction du courant dans le circuit CC. Assurer un courant continu lorsque la valeur d’inductance atteint un certain degré.
2. Réduire et prévenir les dommages au pont redresseur et la surchauffe de la capacité causés par le courant d’impulsion.
3. Amélioration du facteur de puissance, réduction de l’impulsion CA sur la barre CC, limitation des transitoires de tension du réseau.
