Définition de l’Harmonique

En raison de l’existence de charges non linéaires, les formes d’onde du courant et de la tension dans le réseau électrique sont déformées en ondes non sinusoïdales. Par la décomposition de l’onde non sinusoïdale en série de Fourier, la composante dont la fréquence est identique à la fréquence industrielle est appelée fondamentale. La composante dont la fréquence est supérieure à la fréquence industrielle est appelée harmonique.

Principe Fondamental du FAP

Le filtre actif de puissance (FAP) est connecté en parallèle au réseau électrique. Il adopte la technologie de conversion MLI pour générer un courant égal mais opposé aux harmoniques, en réalisant une détection en temps réel des harmoniques de charge et de la composante réactive, qui sont ensuite injectés dans le système d’alimentation et de distribution, réalisant ainsi la fonction de suppression des harmoniques et de compensation dynamique de la puissance réactive.

Caractéristiques Fondamentales :

1. Suivi en Temps Réel et Compensation Dynamique
Il utilise une technologie de détection basée sur la théorie de la puissance réactive instantanée, effectue une détection en temps réel du courant harmonique et suit automatiquement l’évolution des harmoniques du réseau par le suivi et le contrôle du courant instantané. Il se caractérise par une grande contrôlabilité et une réponse rapide.
2. Excellentes Caractéristiques de Filtrage
La performance de filtrage n’est pas affectée par l’impédance du système et ne présente pas de risque de résonance.
3. Mode de Compensation Flexible
Un appareil à usages multiples, c’est-à-dire qu’il peut non seulement filtrer le courant harmonique, mais aussi compenser la puissance réactive, améliorant ainsi le facteur de puissance.
4. Surveillance Intelligente par DSP
La détection et le calcul haute vitesse par DSP garantissent un contrôle de détection et de compensation des harmoniques précis et efficace, tout en offrant des fonctions de surveillance intelligente et de diagnostic automatique des défauts ; il dispose d’une interface de communication distante permettant une surveillance en temps réel via PC.
5. Conception Avancée de Conversion de Puissance
Il utilise les derniers éléments de commutation haute fréquence IGBT, et le circuit principal adopte la technologie de conversion de courant MLI entièrement contrôlée en pont triphasé, avec des caractéristiques telles qu’un encombrement réduit, un rendement élevé et une grande fiabilité. La technologie multiplex avancée permet l’extension de la capacité de l’appareil.
6. Conception Modulaire Standard
Le circuit de puissance et le circuit de commande adoptent des structures modulaires ou à composants, ce qui améliore la fiabilité et la maintenabilité durant l’utilisation tout en permettant une production standardisée.

Caractéristiques du filtre harmonique actif :

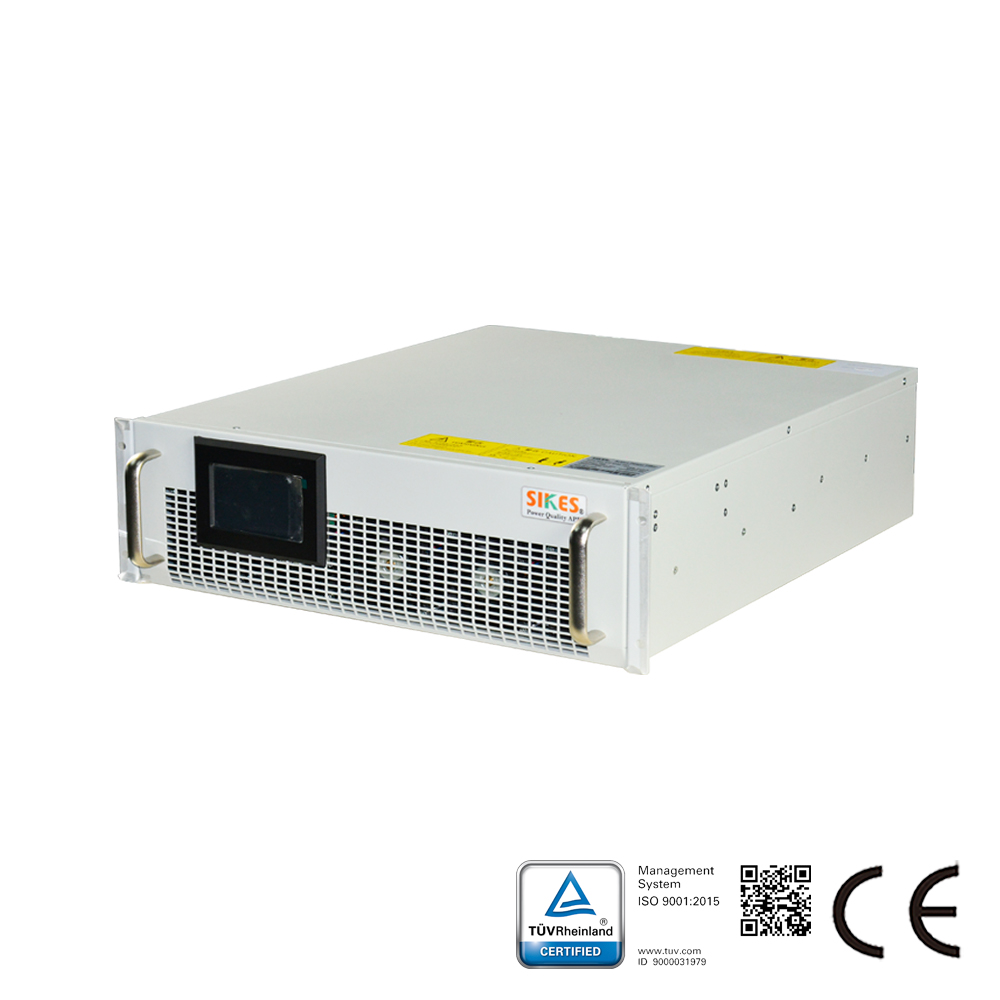

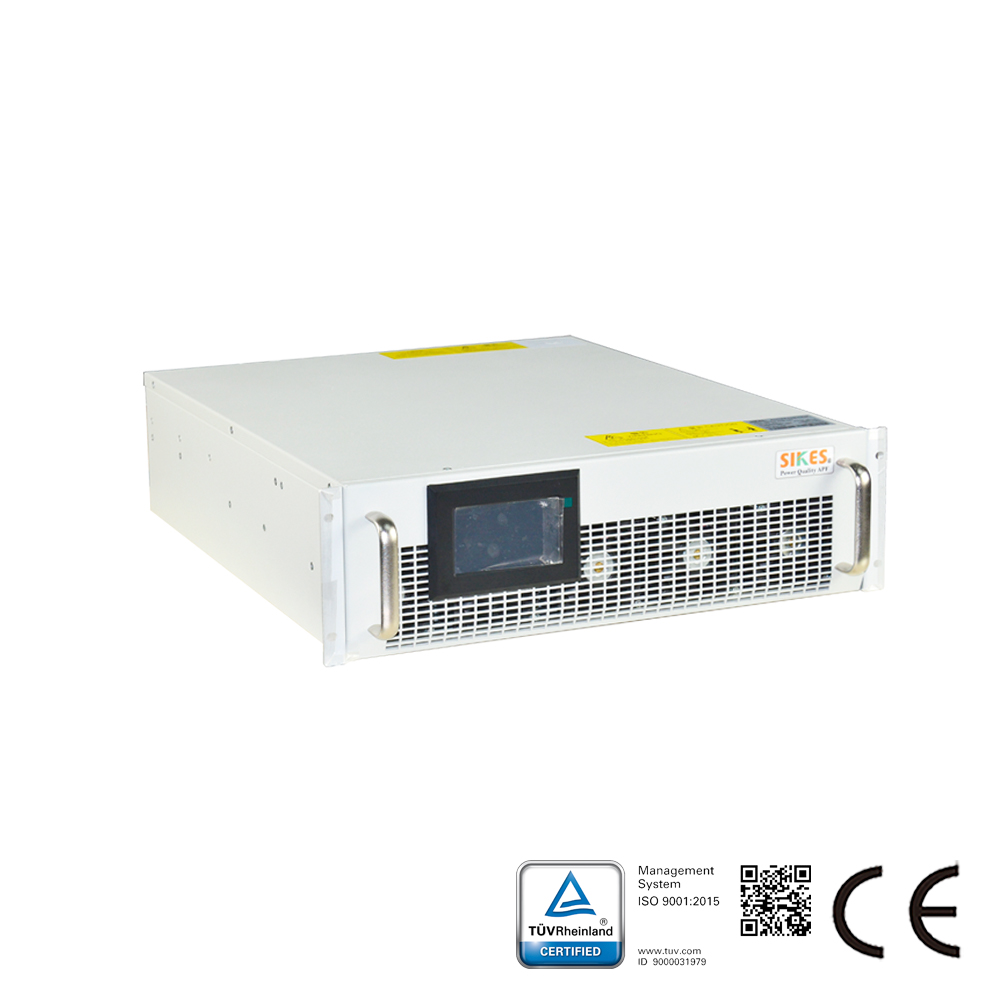

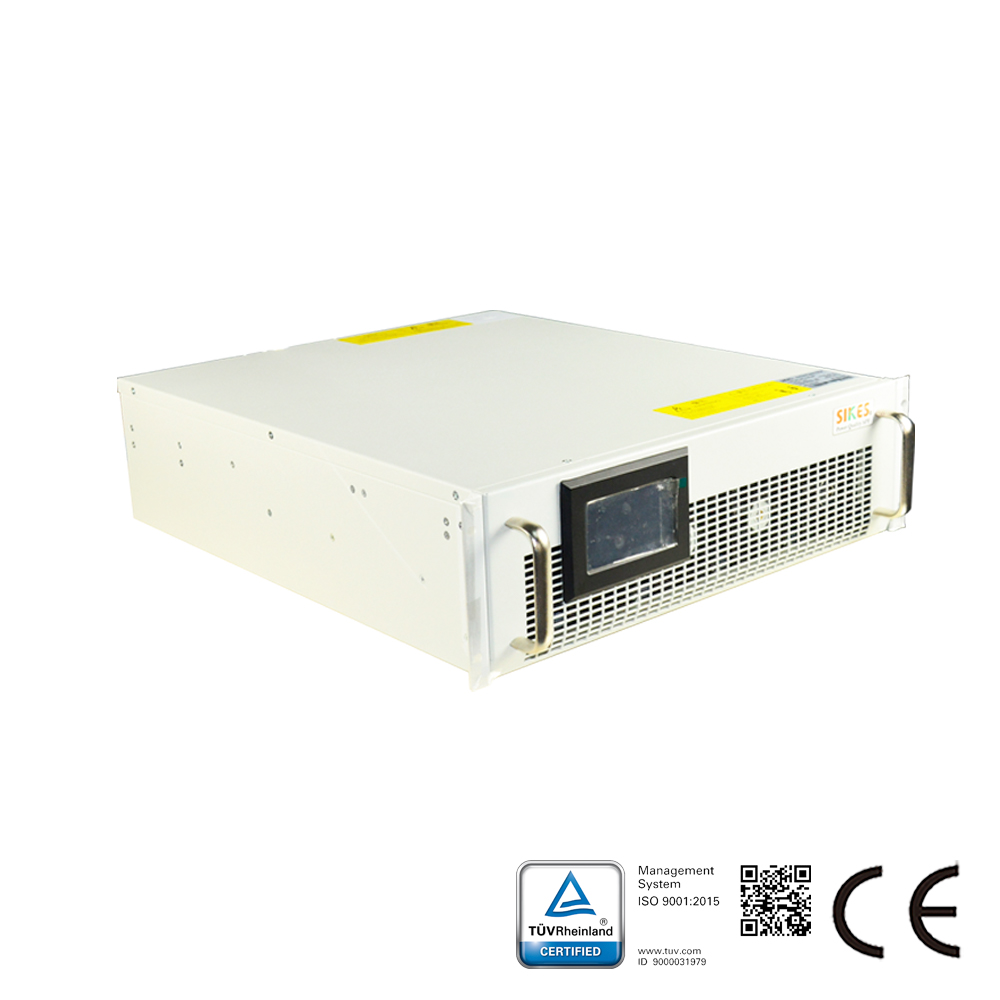

1. La combinaison modulaire compacte convient parfaitement aux centres de données et autres salles informatiques où l’espace est limité ;
2. Le modèle modulaire adopte le même concept de conception que le modèle industriel, avec une adaptabilité environnementale encore plus élevée ;
3. Le temps de réponse total du Sikes APF est inférieur à 2 millisecondes, permettant une compensation précise des harmoniques sans surcompensation ni sous-compensation ;
4. Il peut compenser instantanément les harmoniques de rang 2 à 50, couvrant ainsi une large plage ;
5. L’objectif de compensation est ajustable, permettant de répondre aux exigences d’atténuation des harmoniques de manière optimale en termes de rapport coût-efficacité ;
6. Avec de nombreuses options fonctionnelles, le niveau de protection des modèles industriels peut atteindre IP43 ;
7. Le modèle industriel adopte une structure en tour avec une haute adaptabilité environnementale, adaptée aux conditions de fonctionnement sévères ;
8. Le modèle industriel est équipé d’un conduit d’air indépendant et d’un compartiment de placage pour garantir le fonctionnement stable de la machine.
