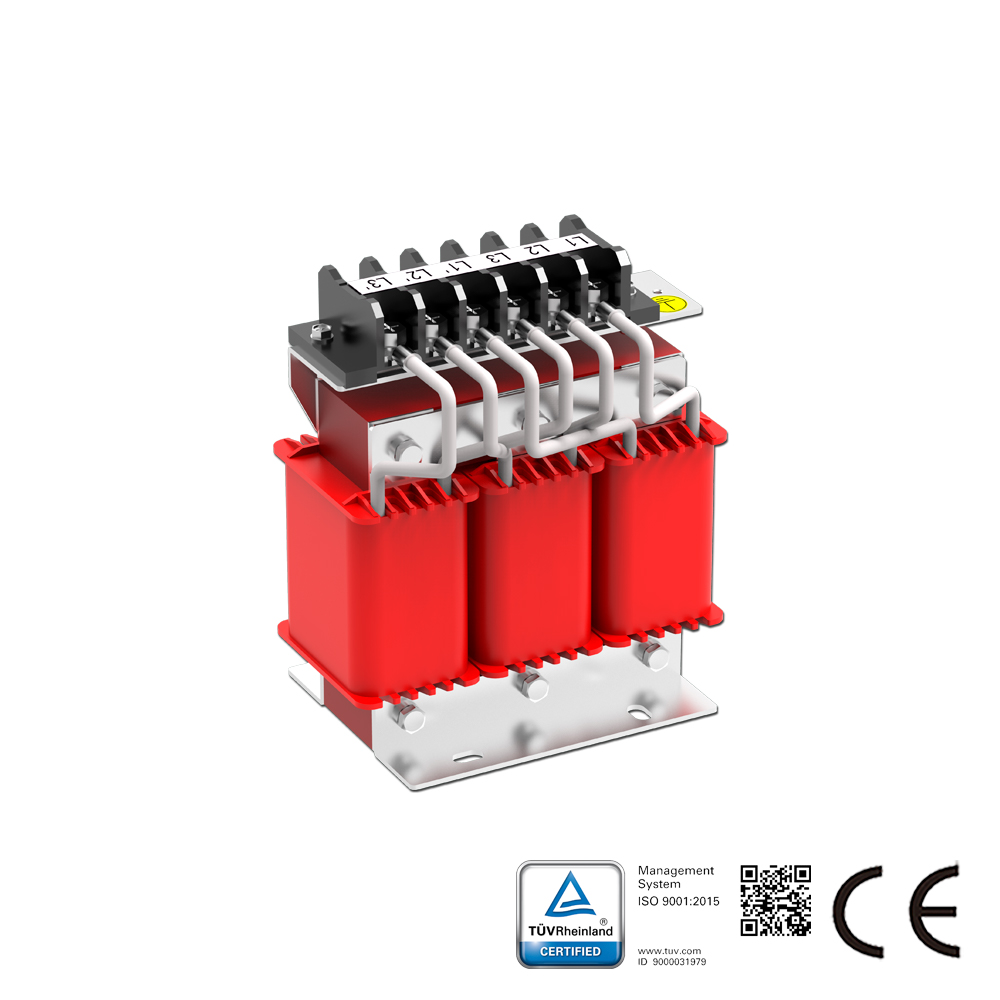

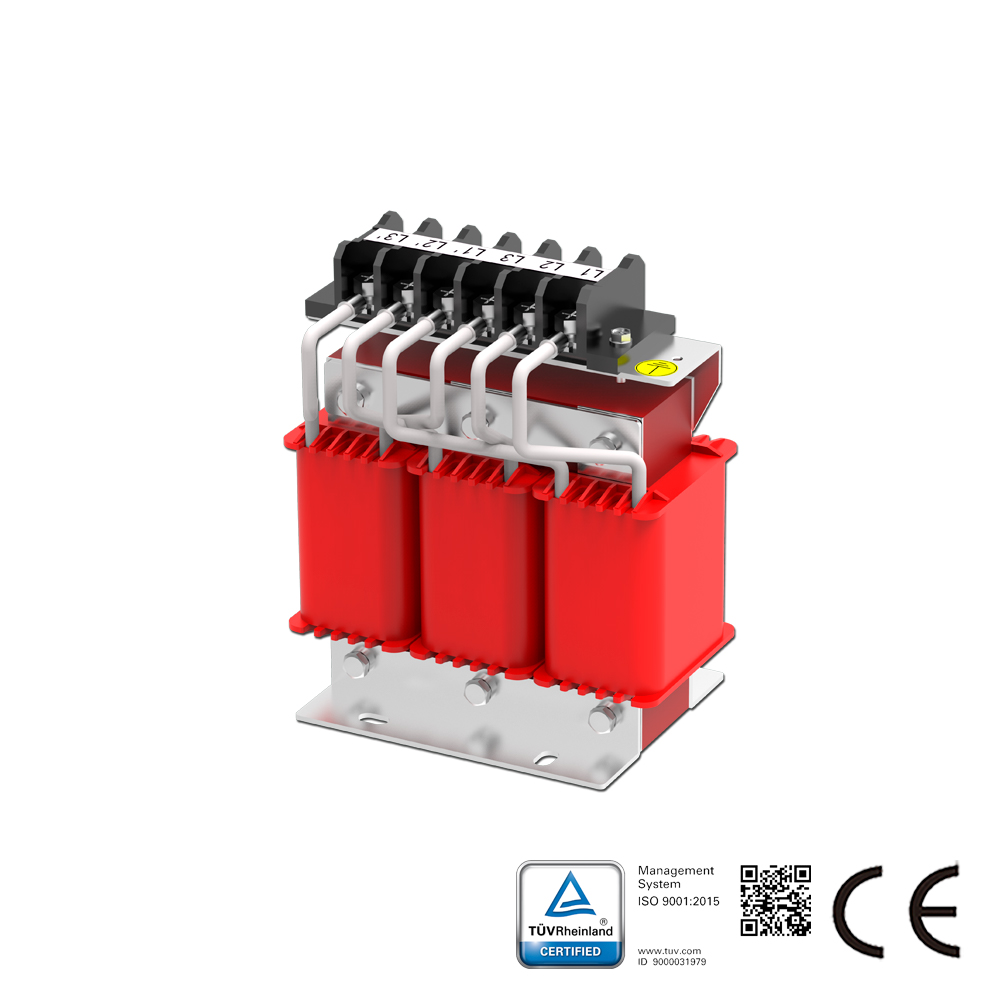

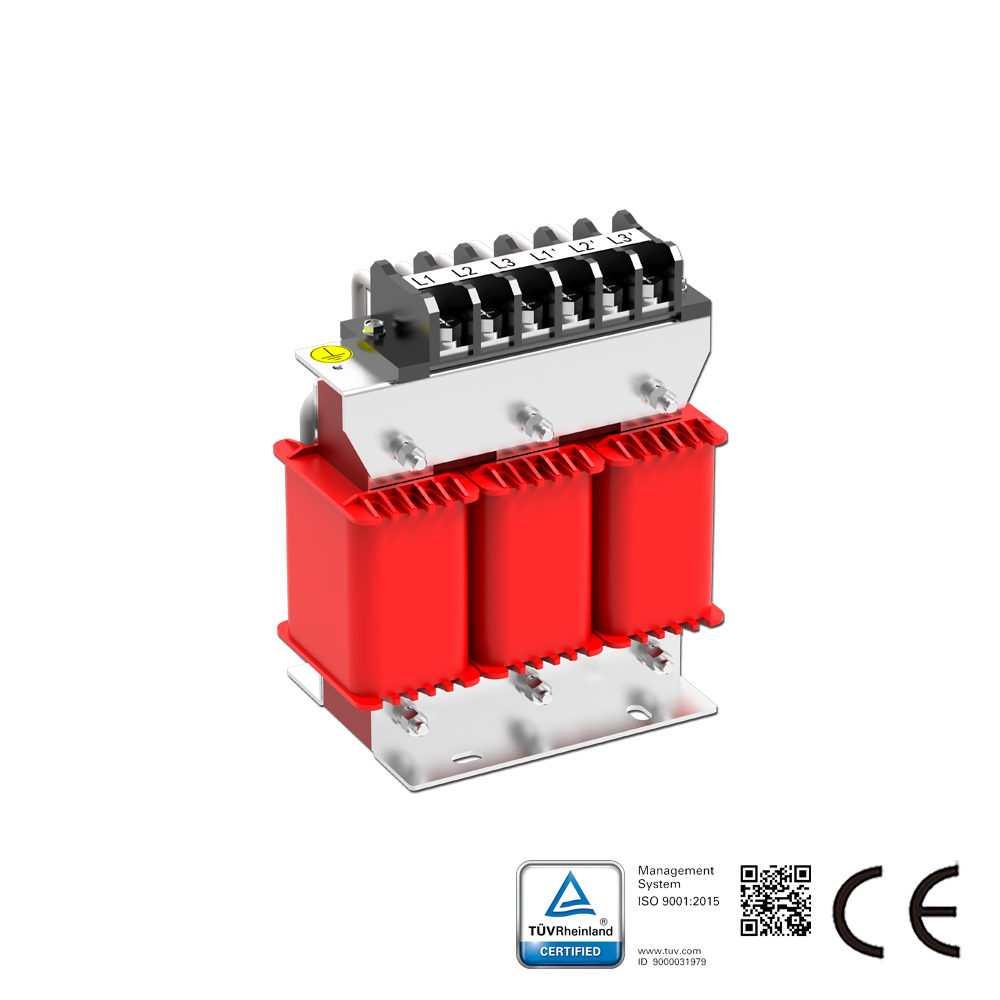

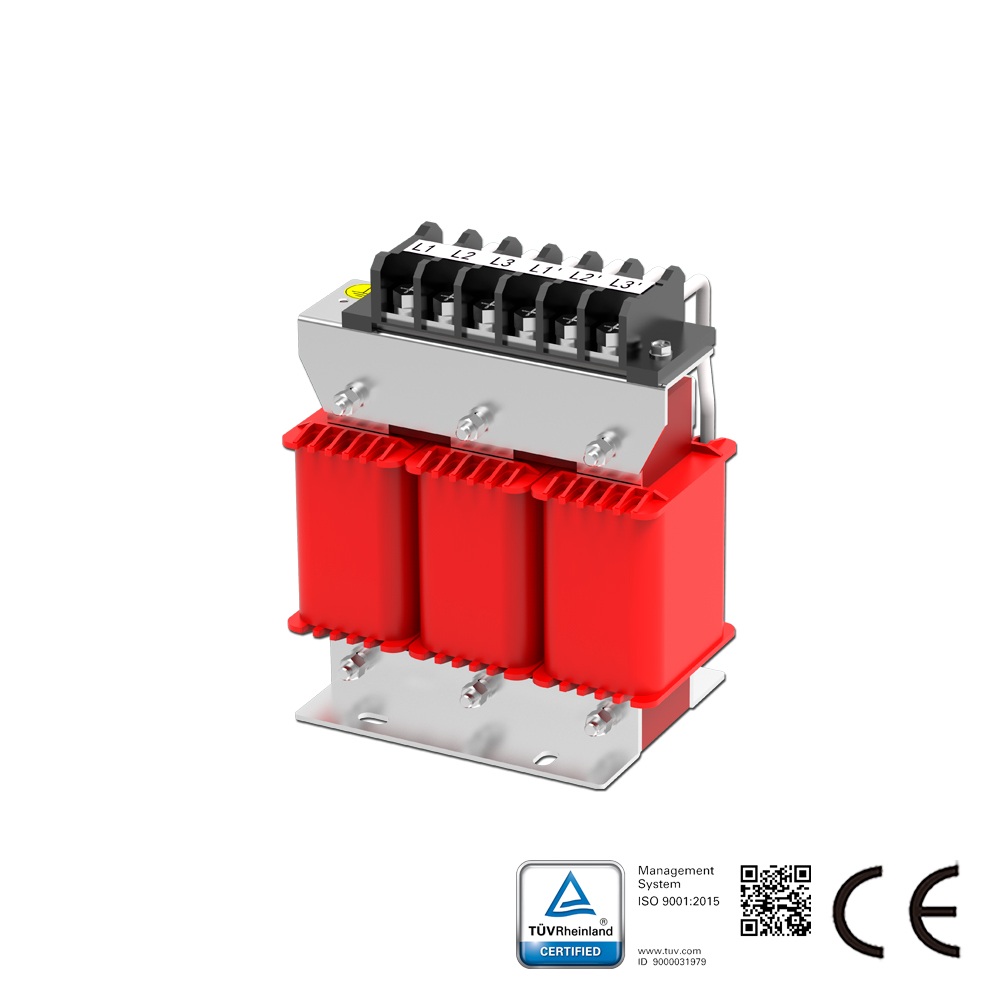

Description du réacteur de charge :

Les réacteurs de charge de la série SKS-OCL sont placés en série avec les équipements électriques afin d’introduire une impédance contrôlée spécifique dans le circuit alternatif. Cette série est appliquée côté sortie des variateurs de fréquence pour supprimer les surtensions de démarrage, réduire les courants d’appel et de crête, améliorer le facteur de puissance réel, limiter les harmoniques du réseau et améliorer la forme d’onde du courant de sortie. Le réacteur de ligne est également appelé réacteur de sortie.

Caractéristiques des Matériaux de la Réactance de Charge :
Choix de Matériau Flexible : Sélection de tôle d’acier au silicium, de matériau magnétique ferrite ou de noyau amorphe selon la fréquence d’application ;
Propriétés Excellentes : Grâce à la structure de bobinage en feuille, faible résistance en courant continu, forte résistance aux forces électromagnétiques, bonne capacité de surcharge à court terme ;
Performance Fiable : Utilisation de matériaux d’isolation classe F, garantissant que les produits maintiennent des performances fiables dans des conditions de travail difficiles ;
Faible Bruit : Conçu avec une faible densité de flux magnétique, les réactances offrent une haute linéarité. Avec des tôles de surcharge puissantes, le bruit de la réactance est faible.

Caractéristiques de cette série :
Puissance de service nominale : 380V/690V/1140V
Fréquence de service : 50/60Hz
Plage de courant : 5-1600A
Température ambiante de service : -25℃ à 50℃
Résistance diélectrique : Noyau-bobinage, AC 3000V/50Hz/5mA, sans dommage en 60s (test en usine)
Résistance d’isolement : Noyau-bobinage, DC 1000V, Résistance >100M ohm
Bruit : Inférieur à 65dB (mesuré à un point situé à 10 mètres horizontalement de la réactance)
Classe de protection : IP00
Classe d’isolation : F/H
Norme : GB 19212.1-2008, GB/T 1094.6-2011

Application du réacteur de charge :
Pour variateur et moteur
