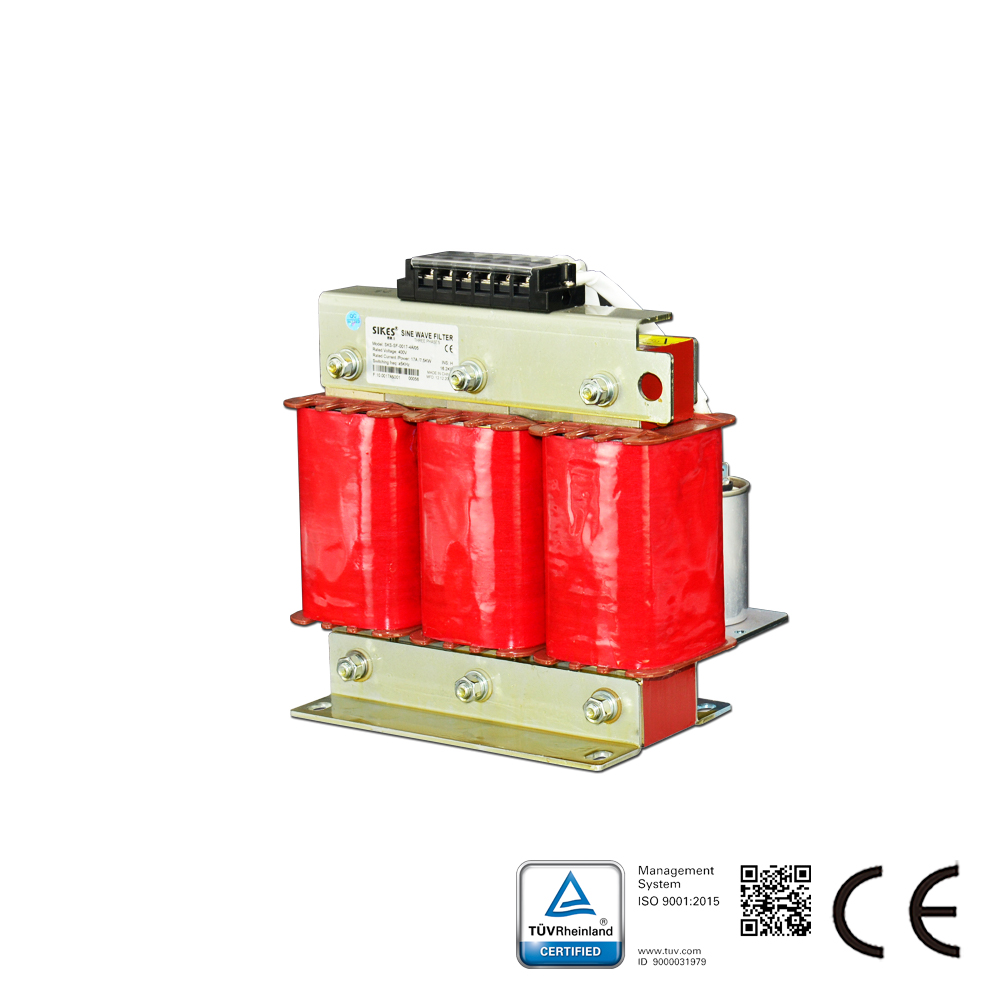

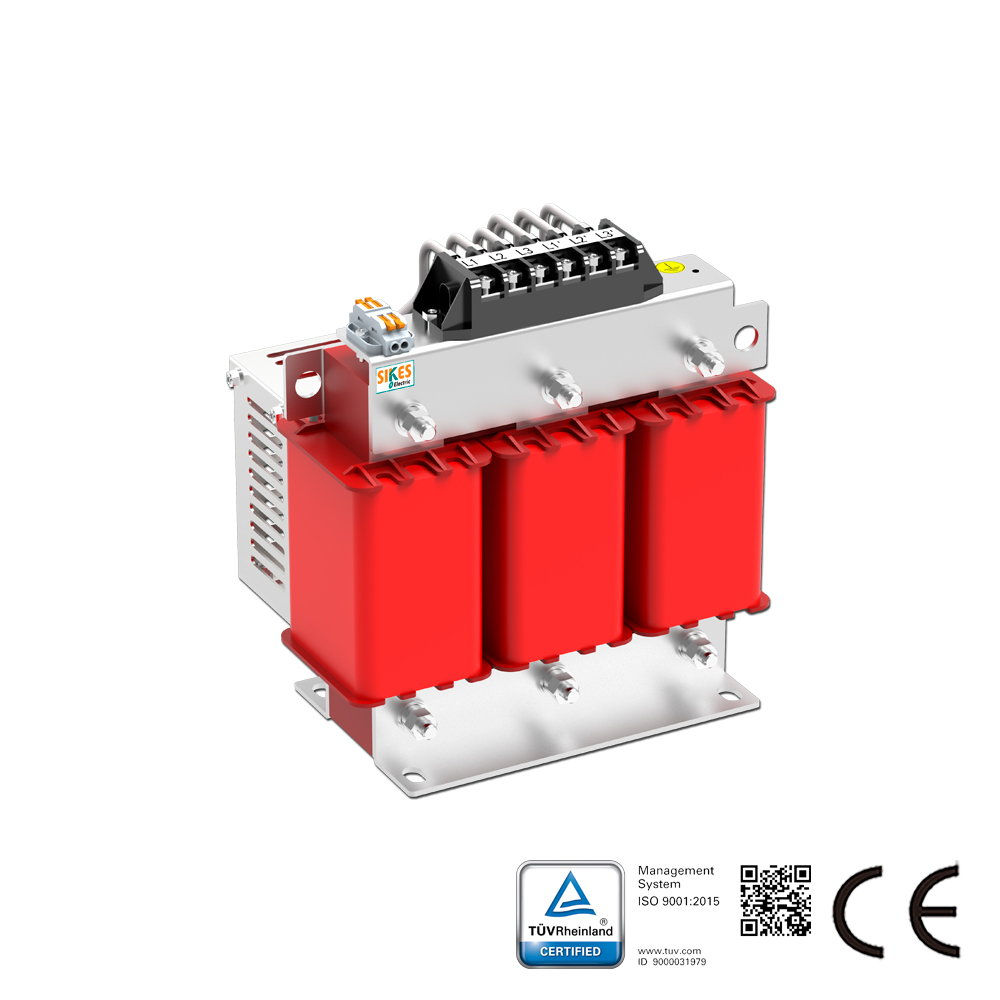

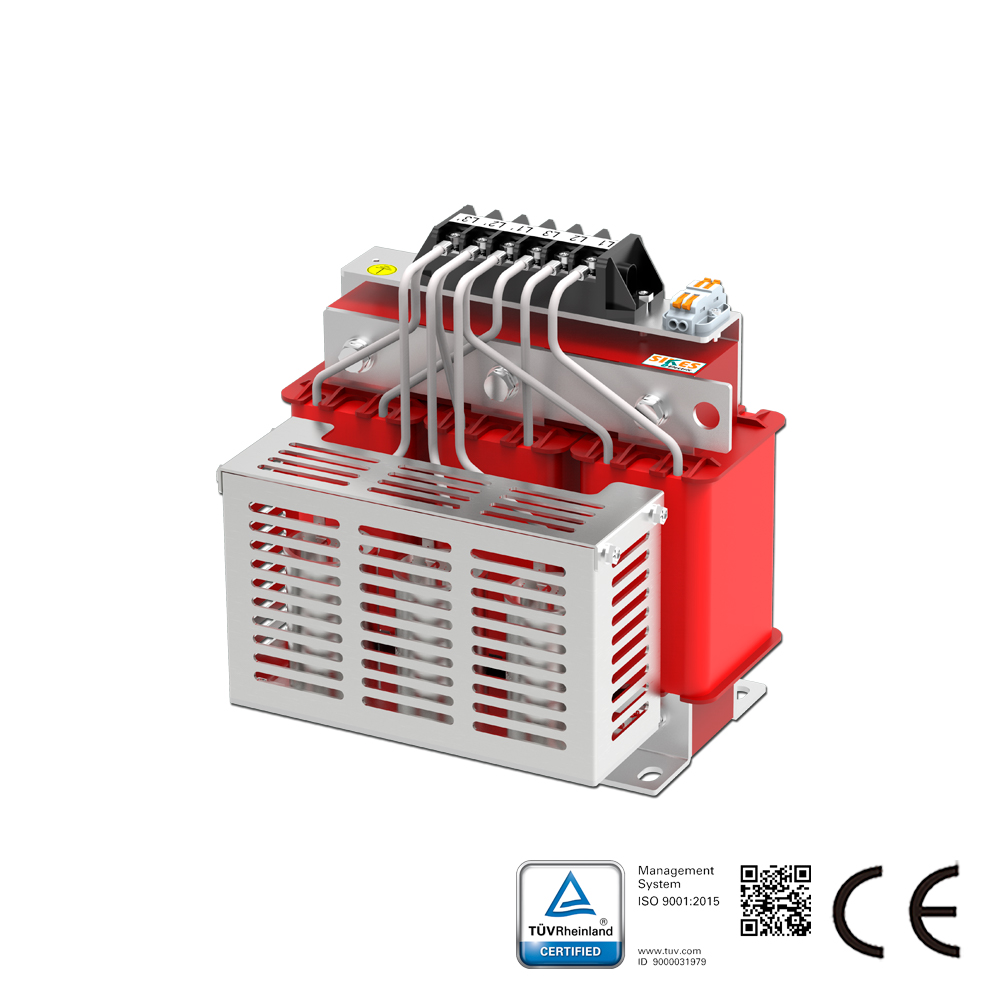

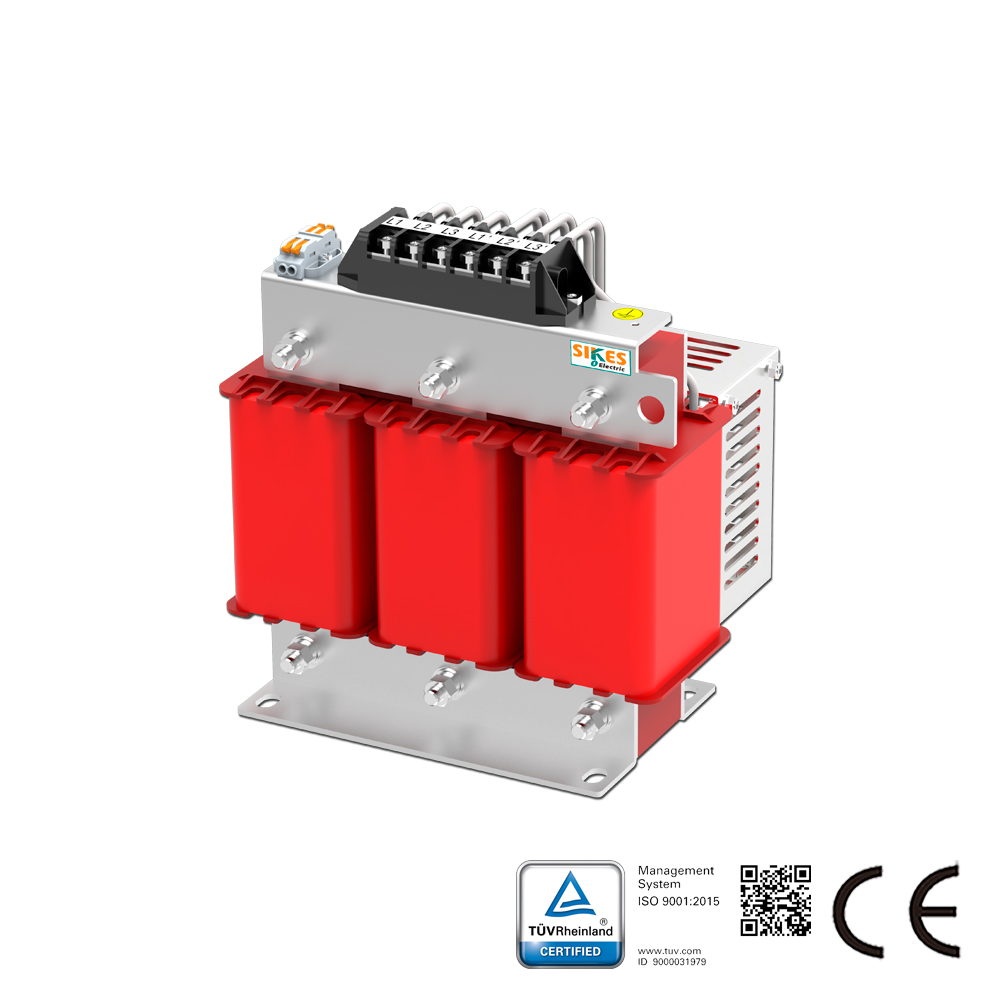

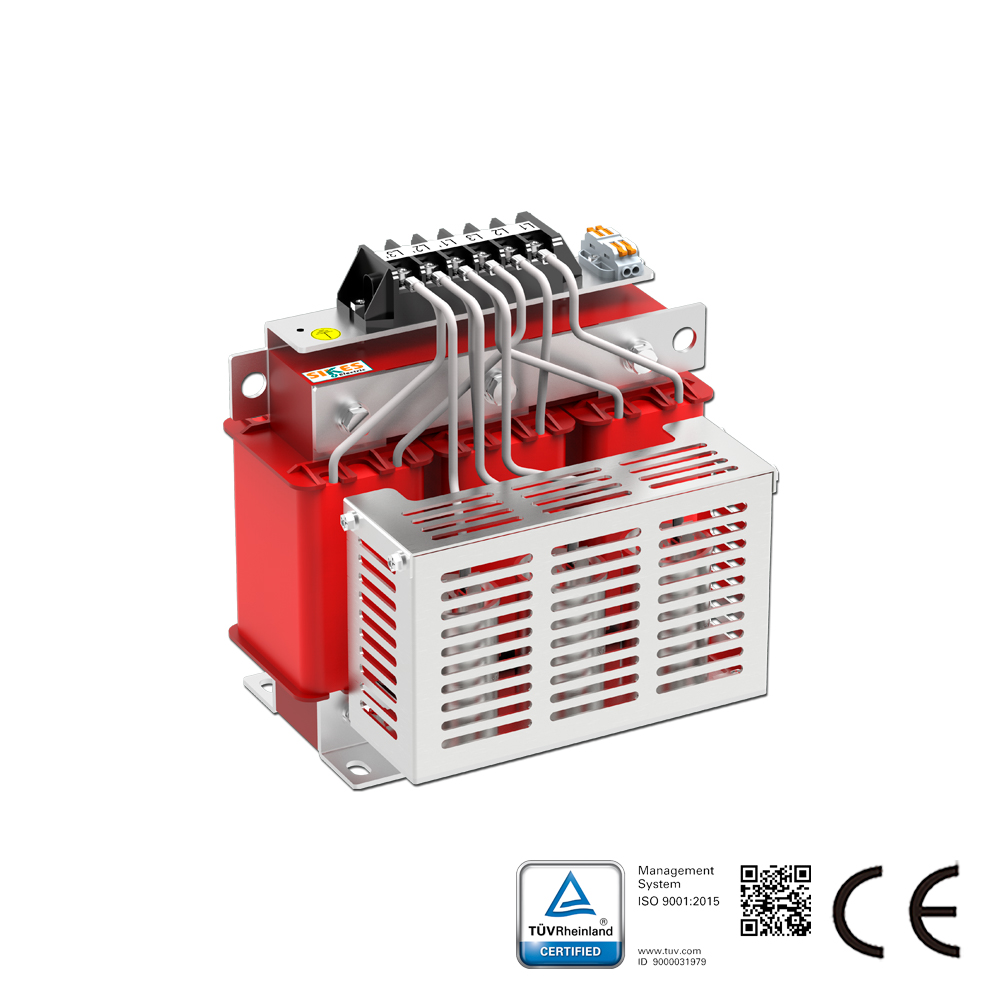

Description du filtre sinusoïdal :

Les filtres sinusoïdaux de la série SWF convertissent le signal de sortie PWM des variateurs de moteur en une onde sinusoïdale lisse avec un faible résidu ;
Réduisent le phénomène de résonance causé par la capacité et l’inductance réparties du câble long (plus de 50 mètres) ;
Éliminent la tension excessive du moteur causée par un dv/dt élevé ;
Réduisent le bruit du moteur par l’application du filtre ;
Prolongent la durée de vie du moteur ;
Protègent l’isolation du moteur ;
Augmentent la distance de transmission ;
Avec l’application de ce filtre, un moteur normal peut remplacer un moteur à fréquence variable.

Caractéristique du filtre sinusoïdal :

Les filtres sinusoïdaux Sikes pour divers servomoteurs de systèmes VSD (en particulier pour les onduleurs ou les alimentations à découpage) sont conçus pour modifier la tension de sortie PWM de l’onduleur et générer une tension quasi sinusoïdale. La série passive est destinée à être utilisée dans un réseau 380 V-480 V.
Sikes vous offre un autre choix économique en dehors des filtres Schaffner et MTE.

Filtre sinusoïdal Données techniques:
Tension nominale : 3*250±10%
Fréquence moteur : 0-120 Hz ;
Fréquence de commutation : ≥ 4 kHz ;
Tension d’ondulation résiduelle : THDv < 5% Chute de tension au courant nominal : ≤ 10% (50 Hz) ; Longueur du câble moteur : jusqu'à 2000 m ; Mode de travail : continu pour installation intérieure Puissance d'entrée nominale du variateur moteur : de 3,7 kW à 630 kW ; Rendement : 98-99% à tension et puissance nominales Capacité de surcharge : 150% 60 s, 120% 60 min Tension d'essai : 2240 VCC, 2 s (ligne/ligne) ; 2720 VCC, 2 s (ligne/boîtier) Rigidité diélectrique : CA 4000 V / 5 mA / 60 s Résistance d'isolement : conducteur-bobinage, ≥ 100 MΩ (CC 1000 V) ; Catégorie climatique (IEC 60068-1) : 25/100/21 Protection : IP30 (IP40/IP54 sur demande), intérieur : IP20 Refroidissement : air forcé interne Type de charge : charge moteur typique ; transformateur élévateur standard ; autre charge linéaire ; Filtre sinusoïdal Normes techniques : Condensateurs : CEI EN 60831-1/2, IEC 831-1/2 Équipements : CEI EN 60439-1, IEC 439-1, IEC 60939

Applications des filtres sinusoïdaux :
Ventilateurs, convoyeurs, pompes
Installations CVC, compresseurs
Ascenseurs, grues, énergie éolienne, onduleurs, alimentations de secours
Entraînements de moteur avec câble long
Entraînements de moteur avec plusieurs moteurs en parallèle
Applications moyenne tension (installés en amont du transformateur élévateur)
