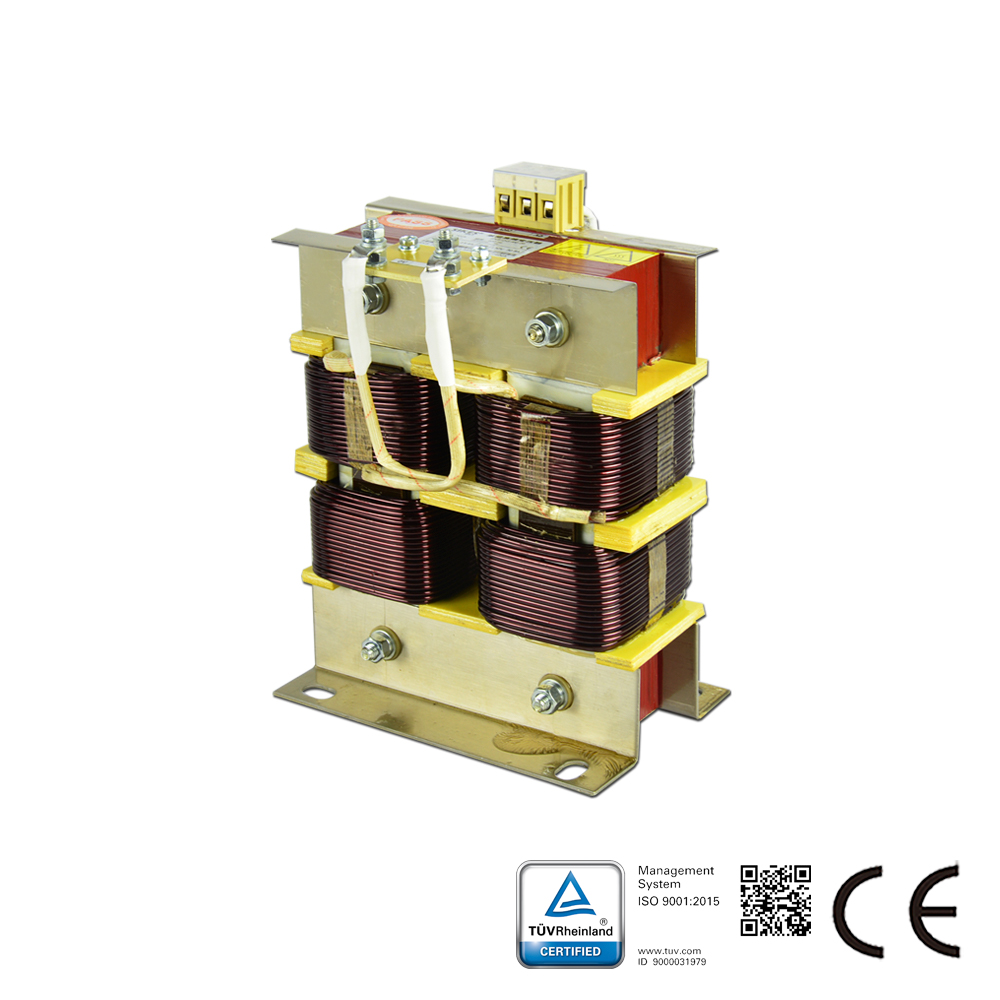

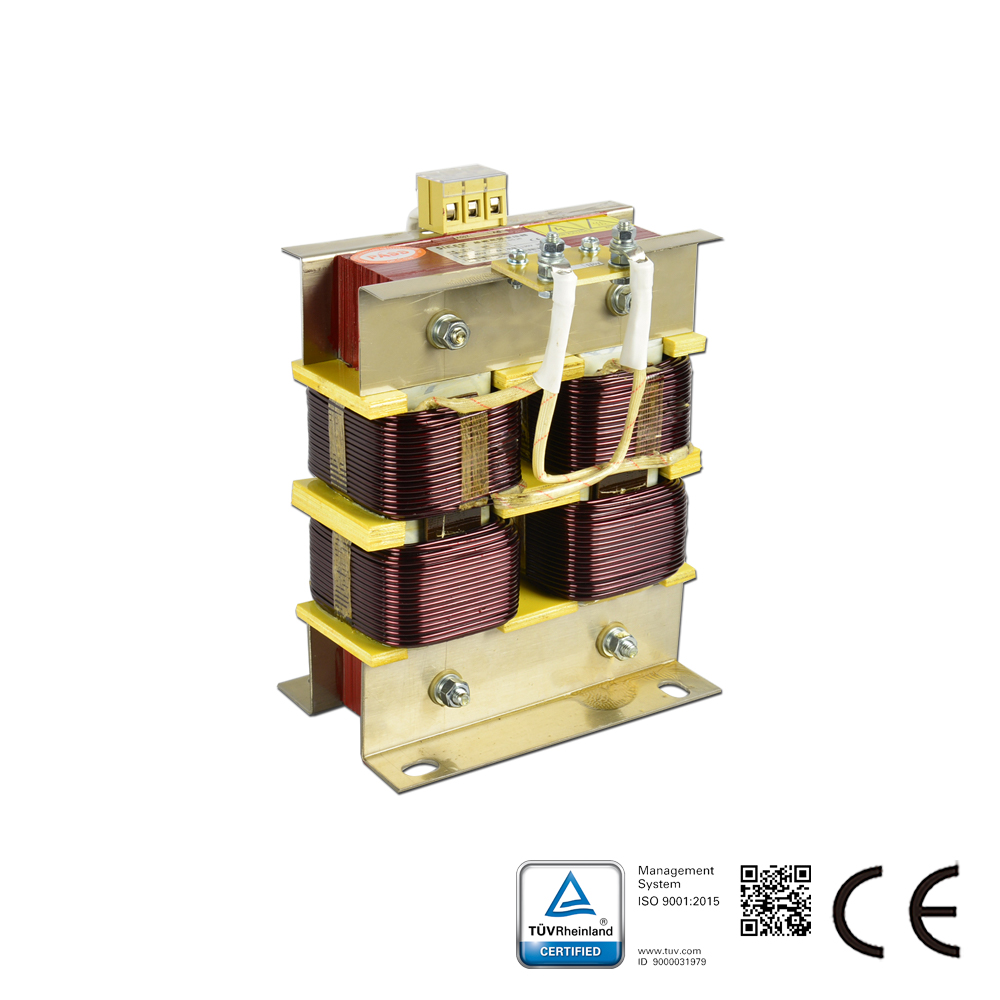

Transformateur haute fréquence militaire aéronautique Monophasé Fréquence 400Hz/1000Hz

Description du transformateur haute fréquence militaire aéronautique :

Le noyau du transformateur sec monophasé/triphasé utilise de la tôle de silicium laminée à froid de haute qualité pour garantir la fiabilité, une taille compacte, un poids léger et un prix économique.

L’enroulement utilise un matériau isolant haute performance et résistant aux hautes températures combiné à un processus de bobinage sans bobine ou à feuille, ce qui permet d’obtenir une forte résistance à l’électromagnétisme et un bon aspect.

Selon la classe d’isolation, il est entièrement immergé dans du vernis isolant. Cela permet de réduire le bruit, de diminuer la fuite magnétique, d’augmenter la résistance à la corrosion et d’être plus fiable.

Selon le degré de protection, nous fournissons des enveloppes de protection.

Paramètres techniques du transformateur haute fréquence militaire aéronautique :
Transformateur monophasé 400 Hz avec inductance
Modèle : SKS-DG-4KVA/0,26
Tension nominale : 400 V CA
Puissance nominale : 4 kVA
Fréquence nominale : 400 Hz
Tension primaire : 260 V
Courant primaire : 15,4 A
Tension secondaire : 130 V
Courant secondaire : 30,8 A
Classe d’isolation : F
Dimensions : 120 x 190 x 236 mm (P x L x H)
Poids : 14 kg

Caractéristiques du transformateur haute fréquence militaire aéronautique :
1 : Compact, léger, économique, fiable ;
2 : Permet d’isoler partiellement les harmoniques, améliore la résistance à la distorsion et la sécurité des équipements ;

Normes d’essai du transformateur haute fréquence militaire aéronautique :
1. Tension de service nominale : 400 V CA
2. Rigidité diélectrique : Noyau-bobinage 3000 V CA / 400 Hz / 1000 Hz / 5 mA, 10 s sans dommage
3. Résistance d’isolement : Noyau-bobinage 1000 V CC, résistance d’isolement ≥ 100 MΩ
4. Bruit du transformateur : ≤ 75 dB (à 1 mètre de distance)
5. Norme : IEC XXX

Application : Aérospatial, militaire, groupe électrogène de parc au sol pour aéronefs, unité de démarrage pour aéronefs, diverses alimentations électriques d’essai…
