Spécifications de la résistance de mise à la terre du neutre :

Courant de défaut : 1-5000 A

Tension du système : 0,38 kV – 100 kV (3, 6, 10, 35)

Durée d’échauffement : 5 s, 10 s, 30 s, 60 s, continue

Résistance (à 20 °C) : 0,01 – 1500 Ω

Élévation de température : élévation de température de courte durée (10-60 s) ne dépassant pas 760 °C, élévation de température continue jusqu’à 385 °C

Sans entretien, remplacement rapide et facile

Structure compacte et installation aisée

Indice de protection du boîtier : IP20 – IP56

Accessoires optionnels : sectionneur, interrupteur auxiliaire, réchauffeur, transformateur de courant (TC), moniteur, etc.

Caractéristiques de la résistance de mise à la terre du neutre :

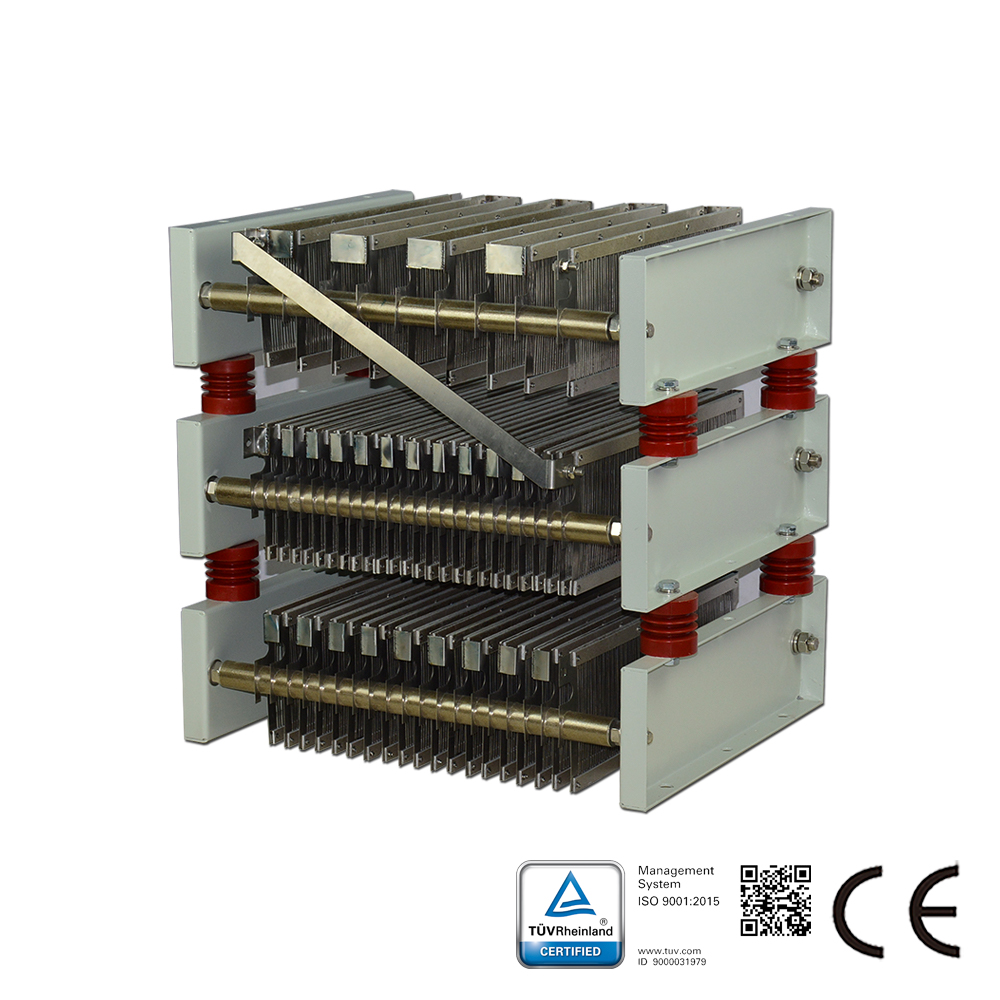

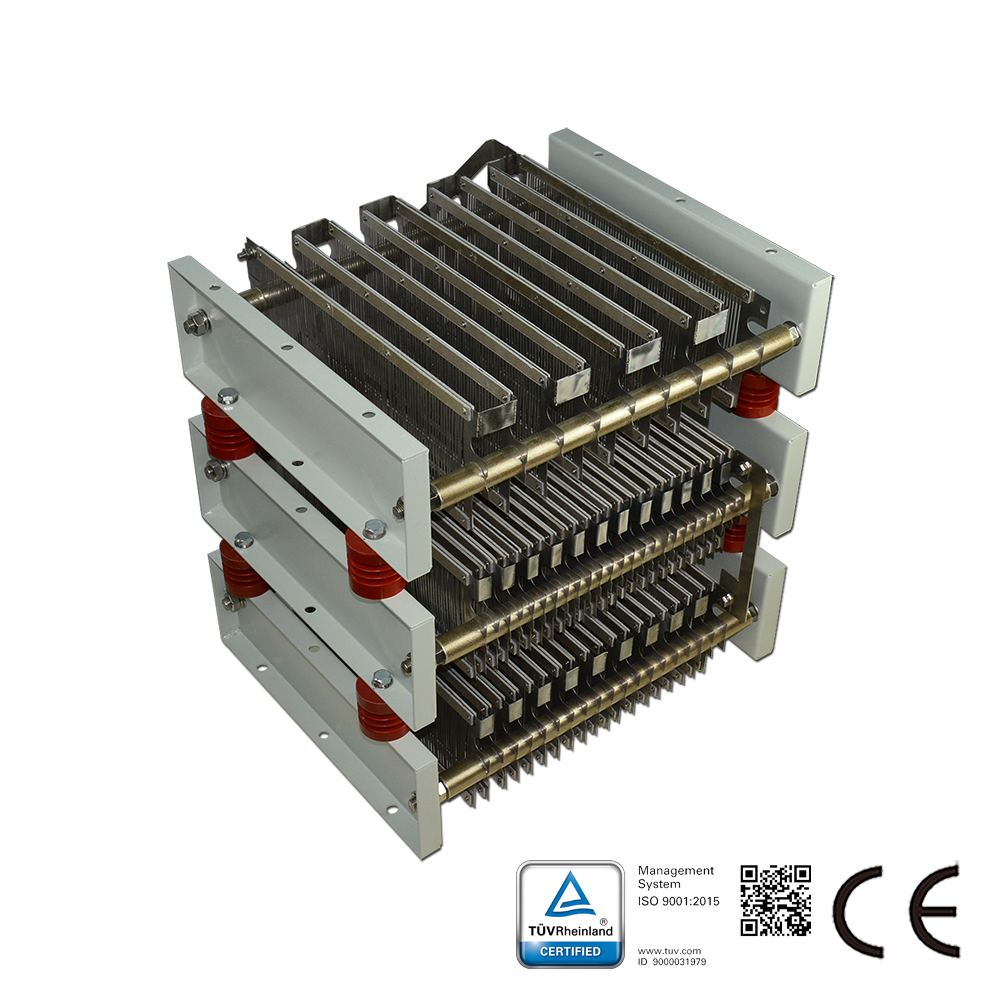

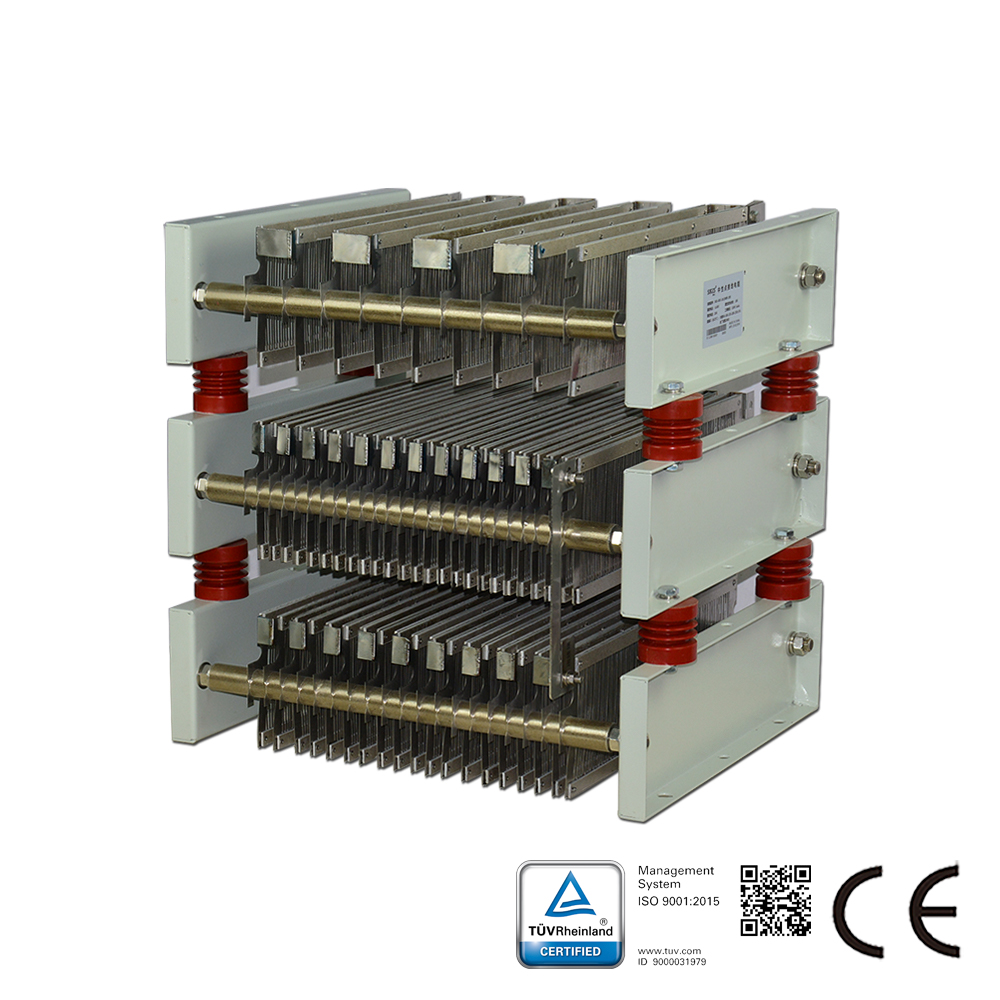

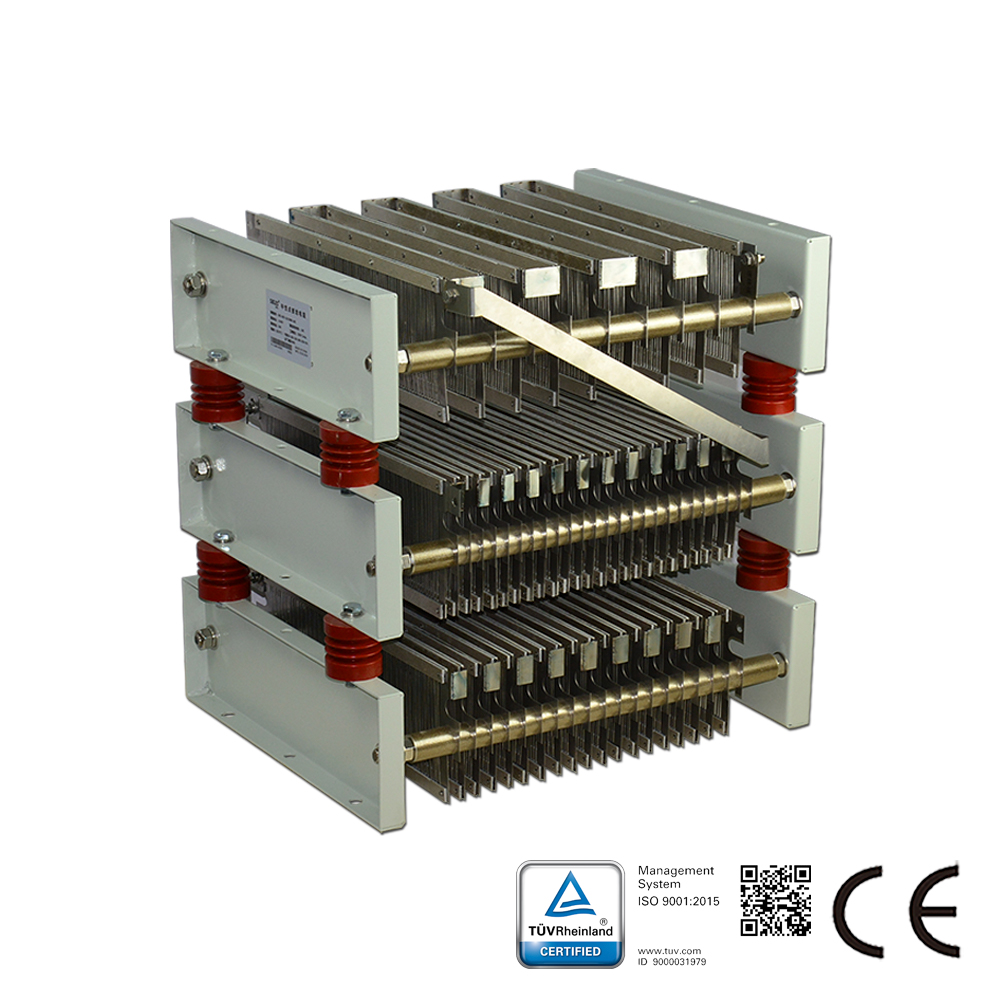

Structure unique en grille d’acier pour un refroidissement facile

Grande capacité thermique de la résistance ; la puissance nominale d’une seule plaque de résistance peut atteindre 1200 watts grâce à un procédé de fabrication unique

Faible écart de résistance ; la tolérance de fabrication de la plaque de résistance peut être inférieure à ±5 %

La résistance peut être ajustée sur une large plage ; la plage de résistance unitaire est de 0,005 à 11,7 Ω

Forte isolation de la plaque de résistance ; la rigidité diélectrique du banc de résistance et des composants de support peut atteindre 8,3 kV

Faible taux de variation de la résistance à chaud ; la plaque de résistance est en acier inoxydable importé, à faible coefficient de température ; le taux de variation de la résistance thermique peut ne pas dépasser 20 %

Forte résistance aux chocs ; la plaque de résistance est en alliage haute température à forte résistance à la corrosion

Rapport qualité-prix élevé, structure compacte, nombre de résistances ajustable, solution économique

Caractéristiques de la résistance de mise à la terre du neutre :
1. Cette série est fabriquée en alliage d’acier inoxydable importé de l’étranger, avec un faible coefficient d’élévation de température et un faible taux de variation de la résistance ;
2. Double isolation, haute stabilité ;
3. Connexion par boulons, facile à démonter, connexion fiable ;
4. Possibilité d’ajouter un dispositif de surveillance intelligent qui surveille efficacement le courant et la tension de défaut à la terre, et fournit des contacts de commutation et d’alarme.

Application du produit Résistance de mise à la terre du neutre :
Elle est principalement utilisée dans les systèmes de transport et de distribution d’électricité inférieurs à 110 kV, composés principalement de lignes câblées, de courant capacitif de défaut monophasé à la terre, ainsi que dans les systèmes de centrales électriques présentant un faible courant capacitif mais nécessitant une prévention des surtensions de résonance. Le premier cas correspond majoritairement à une mise à la terre par faible résistance, tandis que le second relève principalement d’une mise à la terre par haute résistance. Actuellement, la résistance de mise à la terre du neutre est largement utilisée dans les réseaux de distribution urbains, les grands parcs industriels, les centrales électriques, les systèmes de distribution des plateformes offshore et les grandes usines chimiques.
