Présentation du produit:

Le filtre harmonique monophasé est un dispositif spécialisé d’amélioration de la qualité de l’énergie électrique, développé pour les réseaux de distribution alternatifs monophasés de 220V/230V, 50/60 Hz. Il traite précisément les problèmes de qualité de l’énergie causés par les charges non linéaires monophasées, notamment la distorsion harmonique, le courant excessif dans le neutre, la distorsion de la forme d’onde de tension et le facteur de puissance faible. Reposant sur une topologie de filtrage éprouvée, le filtre supprime efficacement les harmoniques impairs de basse fréquence — en particulier les rangs 3, 5 et 7 — et convient parfaitement aux applications monophasées résidentielles, commerciales et industrielles de petite et moyenne envergure. Il purifie les formes d’onde du réseau, stabilise la qualité de l’alimentation électrique et élimine les risques potentiels tels que les dysfonctionnements des équipements, la consommation d’énergie excessive et l’échauffement des lignes induits par les harmoniques. Cette solution offre une optimisation légère et hautement adaptable pour la qualité de l’énergie monophasée.

Principe de fonctionnement:

Le filtre harmonique passif monophasé utilise un circuit de filtrage résonant LC de haute précision basé sur une topologie en T dominante. Ciblant les caractéristiques harmoniques haute fréquence des charges monophasées, il fournit des chemins de dérivation à faible impédance pour les fréquences harmoniques spécifiques, filtrant activement les courants harmoniques et les interférences parasites dans le circuit tout en préservant la transmission normale du fondamental à fréquence industrielle. Cela réduit efficacement la distorsion harmonique à la source.

Installation et maintenance:

Le dispositif prend en charge le montage sur rail DIN standard ou le montage mural, sans nécessiter de modification du système de distribution électrique existant. Il peut être mis en service simplement en le connectant en série avec le circuit de distribution en amont de la charge monophasée. L’installation est simple et l’exécution des travaux est efficace. L’appareil est conçu pour un fonctionnement stable et ininterrompu 7×24 heures avec une maintenance quasi nulle, garantissant des performances sûres et fiables.

Valeur du produit:

Grâce à une atténuation harmonique efficace, ce filtre purifie efficacement le réseau d’alimentation monophasé, réduit les pertes de puissance dans les lignes et les équipements, minimise le gaspillage électrique et améliore l’efficacité énergétique globale. Il résout complètement les problèmes causés par les harmoniques — tels que les pannes fréquentes des équipements, les arrêts par déclenchement des disjoncteurs, les erreurs de comptage et le vieillissement accéléré des câbles — réduisant considérablement les coûts d’exploitation et de maintenance ainsi que les pertes liées aux arrêts de production. Il protège le fonctionnement stable des équipements de précision, respecte pleinement les normes nationales de qualité de l’énergie électrique et aide les utilisateurs à atteindre les objectifs fondamentaux d’une consommation électrique sûre, économe et stable.

Avantages clés :
· Filtrage précis et efficace : cible spécifiquement les harmoniques typiques de rang 3 à séquence homopolaire et les harmoniques d’ordre supérieur des charges monophasées, atteignant un taux d’atténuation des harmoniques ≥ 85 %. Il peut limiter le THDi (taux de distorsion harmonique du courant) du système à moins de 15 %, améliorant considérablement la qualité de la forme d’onde du réseau et résolvant efficacement les problèmes tels que la surcharge du neutre, les bruits anormaux et la surchauffe des équipements.
· Large adaptabilité : couvre une gamme complète de courants nominaux de 6 A à 63 A, adaptée à diverses charges non linéaires monophasées, notamment l’éclairage LED, les écrans d’affichage, les variateurs de fréquence monophasés, les redresseurs, les radiateurs à régulation thermostatique et les petits équipements de contrôle industriel. Compatible avec les conditions de charge en régime permanent et à fluctuation dynamique.
· Économie d’énergie stable et réduction des pertes : réduit efficacement les pertes harmoniques dans les lignes et les pertes à vide des équipements, améliore le facteur de puissance du système et minimise les pertes de puissance réactive et le gaspillage de coûts d’électricité. Élimine les problèmes causés par les harmoniques tels que le vieillissement des câbles, les déclenchements intempestifs des disjoncteurs et le mesurage inexact, prolongeant ainsi la durée de vie des équipements électriques en aval.

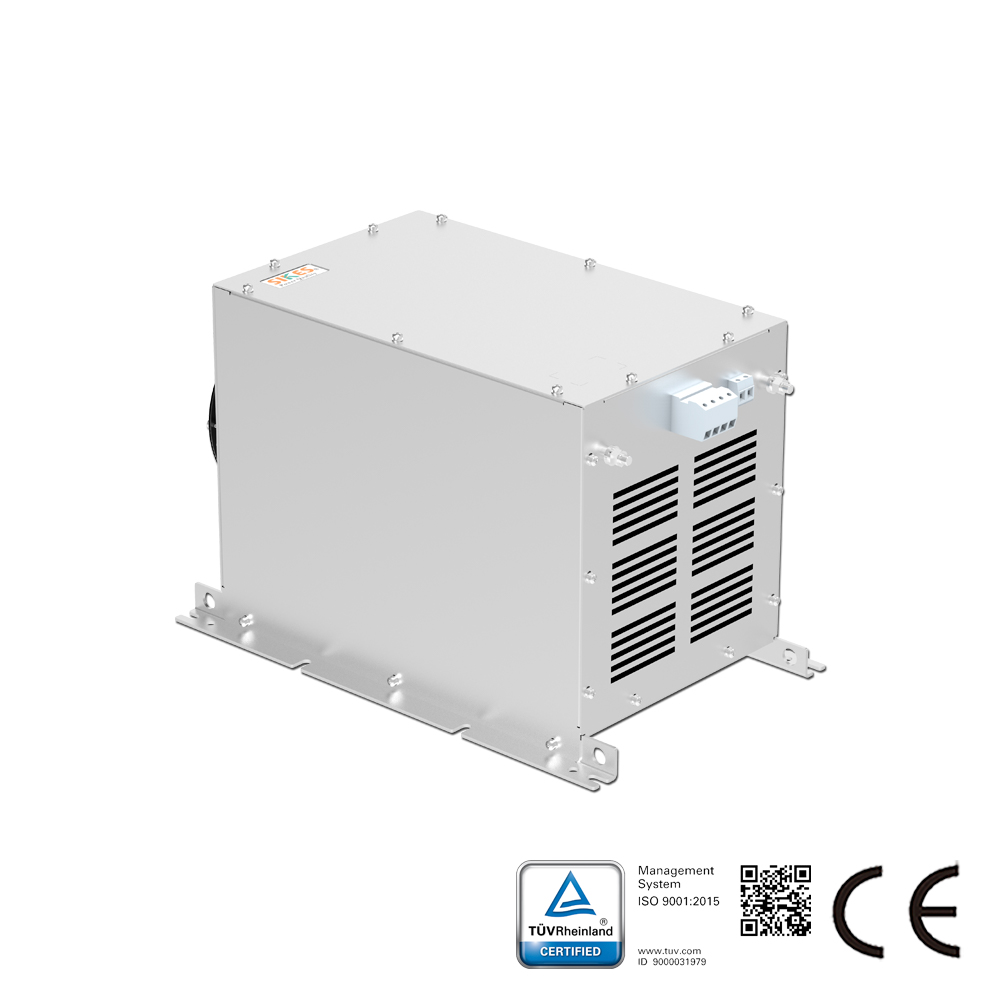

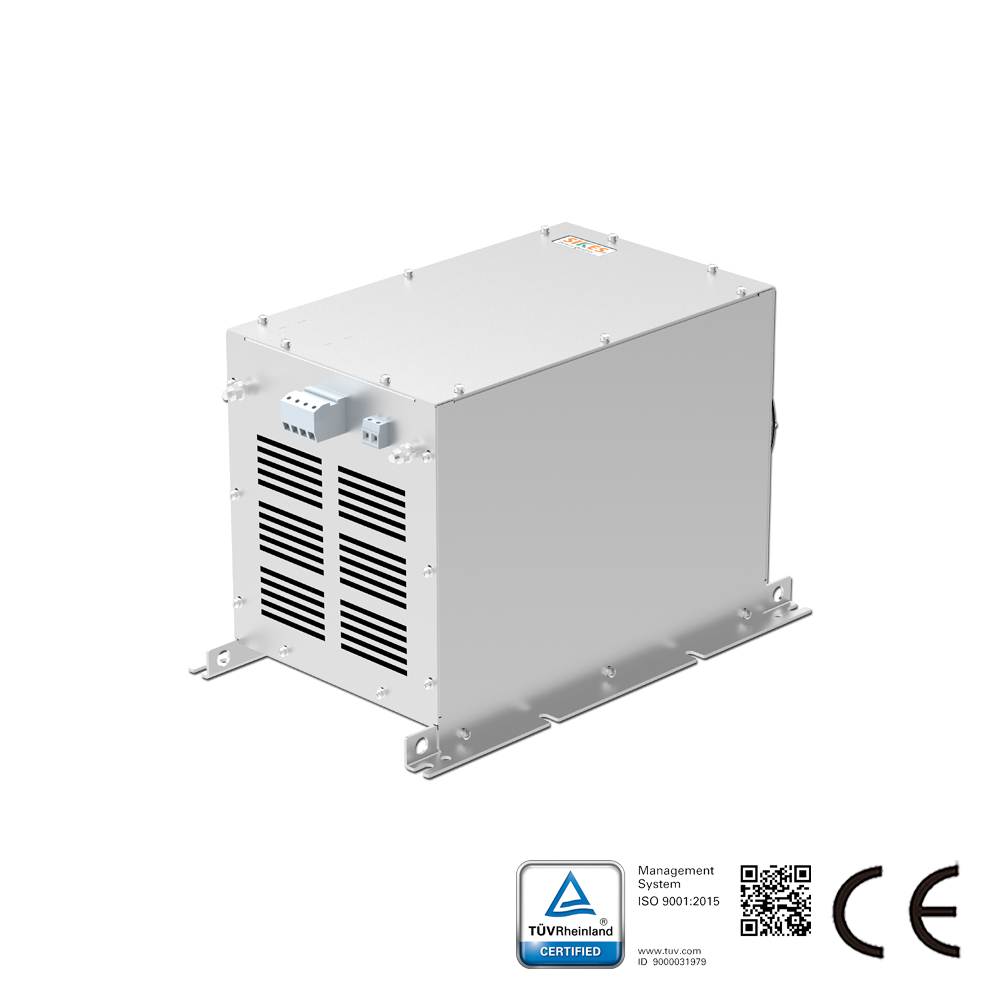

· Conception légère et modulaire : taille globale compacte et poids léger, avec une structure modulaire intégrée offrant des combinaisons de capacités flexibles et une extension facile. Le boîtier est fabriqué en matériau métallique de haute qualité résistant à la corrosion et antimagnétique, offrant une forte immunité aux interférences et une excellente résistance à la corrosion. Convient à divers environnements d’installation intérieure, avec un câblage simple et un montage/démontage pratique.

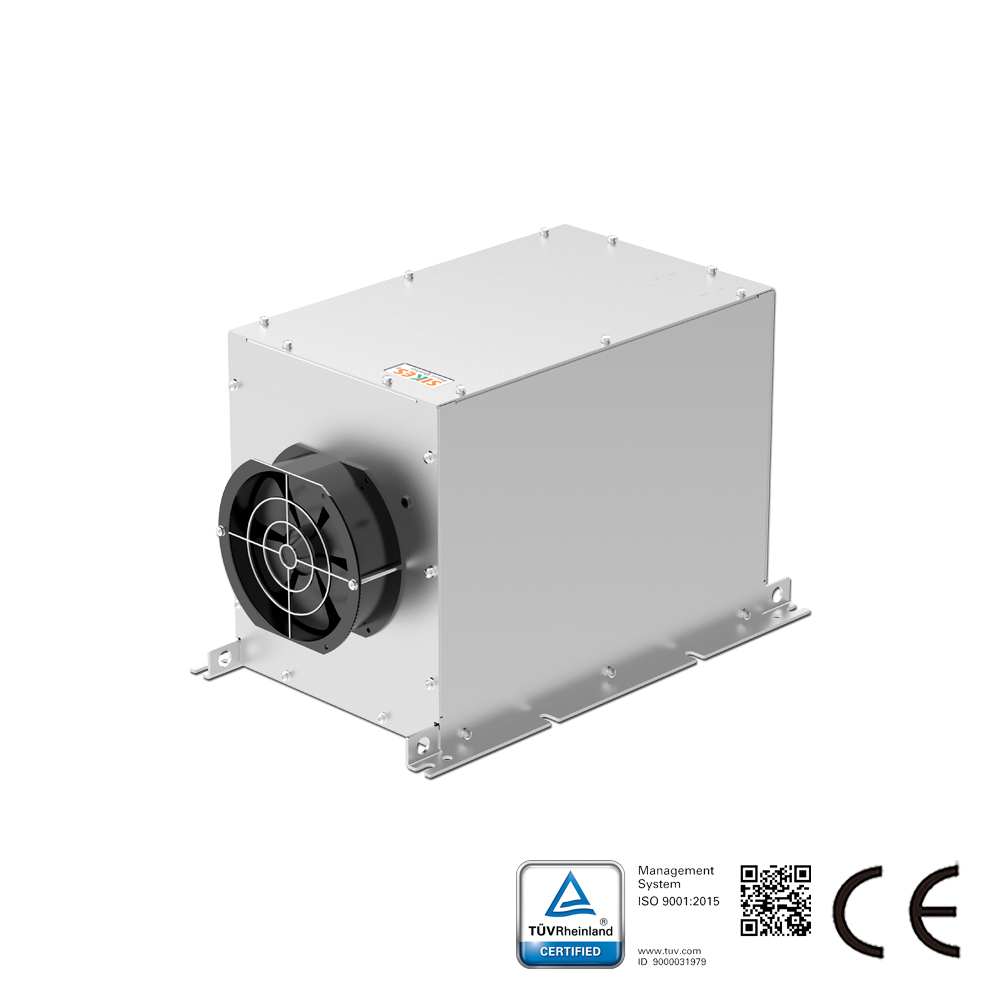

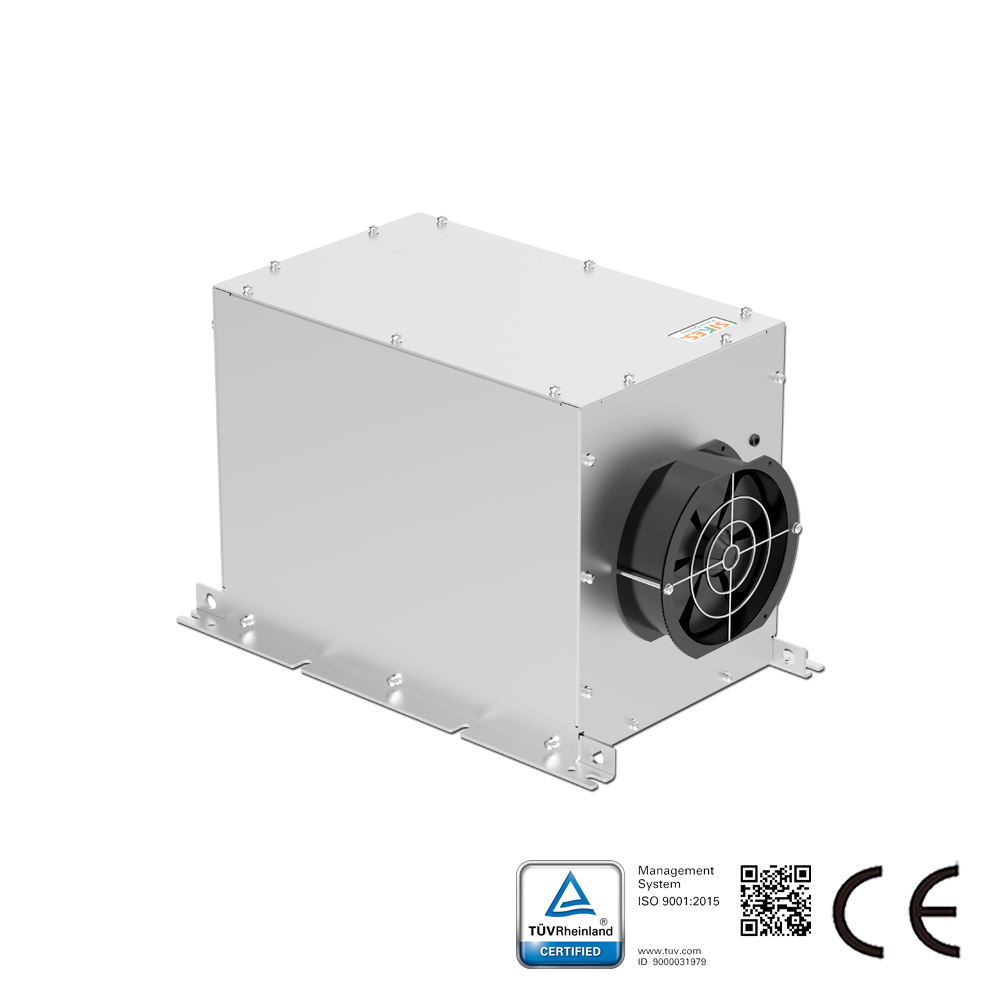

· Intelligent, sûr et fiable : équipé d’un refroidissement automatique à régulation thermostatique et d’un signal de sortie d’alarme de surchauffe.
· Sans entretien et à faible coût : en tant que dispositif passif, il ne contient aucun composant délicat sujet à l’usure et ne nécessite aucun réglage ou étalonnage fréquent, ce qui entraîne des coûts d’exploitation et de maintenance après installation extrêmement faibles.

Paramètres techniques principaux :

Scénarios d’application typiques :
Largement adapté aux scénarios de consommation d’énergie centralisée avec diverses charges non linéaires monophasées. Les principaux domaines d’application incluent : l’éclairage LED et les systèmes à grand écran dans les complexes commerciaux, les centres commerciaux et les immeubles de bureaux ; les systèmes de distribution électrique dans les hôtels et les immeubles d’habitation ; les équipements électriques de précision domestiques et commerciaux ; les petits systèmes d’automatisation et de contrôle industriels ; les systèmes d’entraînement à fréquence variable monophasés ; les équipements de chauffage à régulation de température ; les petits instruments médicaux de précision ; les équipements de fabrication de semi-conducteurs ; et les systèmes d’alimentation pour la surveillance de sécurité. Le filtre résout efficacement les problèmes de l’industrie tels que la superposition harmonique, le courant de neutre excessif, la pollution du réseau et la mauvaise stabilité des équipements causés par le fonctionnement en parallèle de plusieurs charges non linéaires monophasées.
